Характеристики
Артикул
QV3-78
Расход
50 л/мин
Давление
350 бар
Гарантия
2 года
Регулятор расхода 3х линейный скомпенсированный по давлению 7/8”14UNF, 350 бар, 6-14л/мин
Описание
10 647.66 ₽/шт
Варианты цен
10 647.66 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Регулятор расхода 3х линейный скомпенсированный по давлению, 7/8”14UNF, 350 бар, 5-10л/мин
Описание
10 647.66 ₽/шт
Варианты цен
10 647.66 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Регулятор расхода 3х линейный скомпенсированный по давлению 7/8”14UNF, 350 бар, 17-30л/мин
Описание
10 647.66 ₽/шт
Варианты цен
10 647.66 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Регулятор расхода 3х линейный скомпенсированный по давлению 7/8”14UNF, 350 бар, 11-22л/мин
Описание
10 647.66 ₽/шт
Варианты цен
10 647.66 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

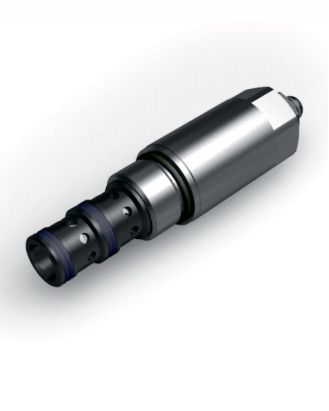

Картриджный клапан, предназначенный для поддержания постоянной скорости потока (от порта 1 в 3), независимо от давления в системе, в то время как избыток жидкости сбрасывается через порт 2 обратно в резервуар.
Этот клапан предназначен для регулирования скорости приводов во всех сферах применения, когда допустимы минимальные колебания скорости при переходных процессах привода. Регулируемый поток увеличивается при вращении регулировочного винта по часовой стрелке.
Когда порт 2 перекрыт, клапан работает как приоритетный регулятор расхода или 2-ходовой регулятор расхода. При потоке от порта 3 к 1 клапан работает как ограничитель расхода без компенсации давления.
Технические характеристики
| Макс. расход | 50 л/мин | |||
| Макс. рабочее давление | 350 бар | |||
|
Диапазон температур жидкости (бутадиен-нитрильный каучук) |
-20...+50 °C | |||
|
Диапазон температуры окружающей среды |
-30...+80 °C | |||
| Масса | 0,13 кг | |||
Код заказа
| (1) |
|
(2) |
|
(3) |
|
(4) |
|
(5) | |||
| QV3 | - | 78 | / |
|
- |
|
- |
|
|||
(1) QV3 : 3-ходовой регулятор расхода с компенсацией давления
(2) 78: полость 7/8"-14 UNF (SAE10)
(3) Диапазон регулируемого расхода:
10: 5-10 л/мин
14: 6-14 л/мин
22: 11-22 л/мин
30: 17-30 л/мин
(4) Дополнительное оборудование и варианты исполнения:
- V: уплотнения Viton
Типовые диаграммы
Типовой регулируемый расход в зависимости от входного давления, измеренный на минеральном масле с вязкостью 40 сСт и Q=50 л/мин| Расход 10 л/мин | Расход 14 л/мин | |||
|
Давление перепуска выше регулируемого давления, p₂ > |
Регулируемое давление выше давления перепуска, p₃ > p₂ |
Давление перепуска выше регулируемого давления, p₂ > p₃ |
Регулируемое давление выше давления перепуска, p₃ > p₂ |
|
 |
 |
|||
|
|
||||
| Расход 22 л/мин | Расход 30 л/мин | |||
|
Давление перепуска выше регулируемого
давления, p₂ >
|
Регулируемое давление выше давления
перепуска, p₃ > p₂
|
Давление перепуска выше регулируемого давления, p₂ > p₃ |
Регулируемое давление выше давления перепуска, p₃ > p₂ |
|
 |
 |
|||
Установочные размеры
