Дроссели Cetop 2, одностороннего действия, регулировка на сливе, серии AM2-FC

1. Описание

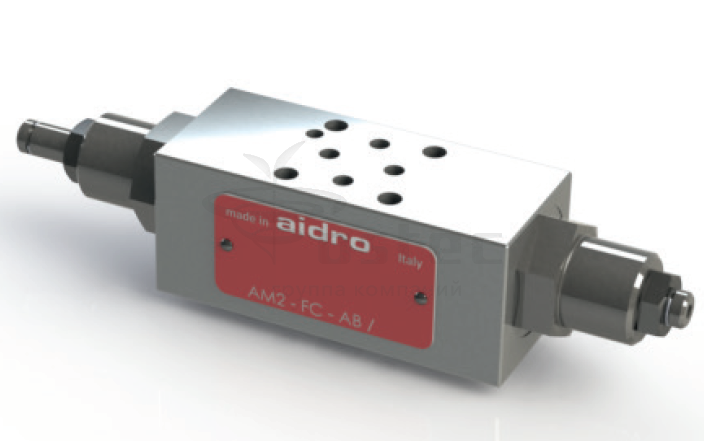

Дроссель CETOP 2 с регулировкой расхода на выходе. Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов.
По запросу предусмотрена также опция точной регулировки.

2. Код для заказа


(1) AM2: Модульный дроссель CETOP 02 – давление 32 МПа (320 бар)

(2) FC: Дроссель модульного монтажа с регулировкой расхода на выходе (относится к гидравлическому исполнительному механизму)

(3) Рабочие линии, в которых установлен клапан:

AB: Регулировка в линиях A и B. Поток жидкости не ограничивается в направлении A → A1, поток регулируется в направлениях A1 → A и B1 → B
A: Поток регулируется в направлении A1 → A; свободный поток в B, P и T
B: Поток ограничивается в направлении B1 → B; свободный поток в A, P и T

(4) Характеристики регулировки потока

для A1 → A и B1 → B и давление открытия обратного клапана (Pm) для потока A → A1 и B1 → B1
Без обозначения: Стандартная регулировка, Pm прибл. 0,04 МПа (0,4 бар)
W: Точная и чувствительная регулировка
4: Pm прибл. 0,4 МПа (4 бар)

(5) Код, зарезервированный для специальных вариантов (материалы, уплотнения, обработка поверхностей и т.д.)

(6) Номер (порядковый) конструкции клапанов


Жидкость поступает свободно по линиям P и T. В рабочих линиях А и/или B с регуляторами жидкость поступает в направлении A → A1 (и/или B → B1), преодолевая усилие пружины, действующее на втулку. Жидкость поступает в направлении A1 → A (и/или B1 → B) через отверстия втулки, вдавливаемой в седло. Дросселирующая ось, смещаемая путем завинчивания и блокировки при помощи гайки, частично преграждает регулирующие отверстия,за счет чего расход полностью зависит от действующего перепада давлений.

3. Технические характеристики

4. Типовые графики

Типовые кривые Δp-Q для клапанов AM2-FO-* в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C, с полностью отведенной дросселирующей осью.


(1) A1 -> A B1 -> B
(2) A -> A1 B -> B1
(3) P <-> P T <-> T

5. Установочные размеры (мм)

Все дроссели AM2-FC* соответствуют стандартам ISO и CETOP по размерам монтажных поверхностей. Высота клапанов составляет 35 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – цилиндрическое отверстие диаметром 3 мм, в соответствии с нормами ISO и CETOP.

6. Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AM2-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.

-
