Характеристики
Артикул
AM3-FO
Расход
60 л/мин
Давление
320 бар
Гарантия
2 года

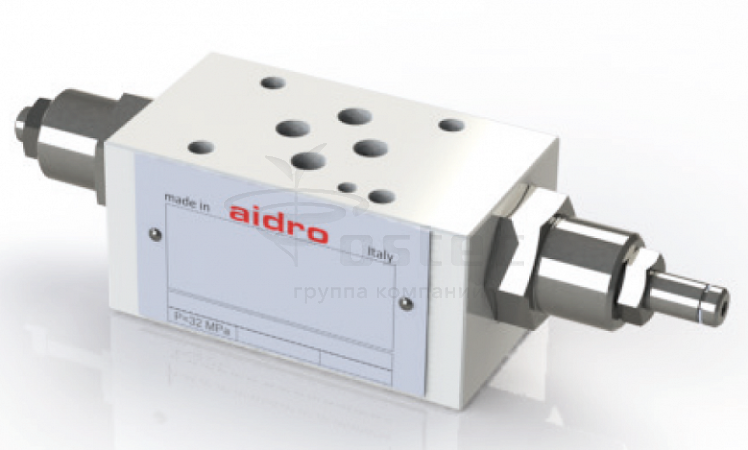

Дроссель модульного монтажа CETOP 3 в линии A.
Управление потоком осуществляется в обоих нпаравлениях простым вращением бокового винта.
Управление потоком осуществляется в обоих нпаравлениях простым вращением бокового винта.
Описание
11 848.87 ₽/шт
Варианты цен
11 848.87 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
Дроссель модульного монтажа CETOP 3. Регулировку потока в линиях A, B или AB можно осуществлять простым вращением боковых винтов. По запросу предусмотрена также опция точной регулировки.2. Код для заказа
| (1) | (2) | (3) | (4) | (5) |
|
(6) | ||||
| AM3 | — | FO | — | — | b | — | / | 10 |
(1) AM3: Модульный клапан CETOP 03 – давление 32 МПа (320 бар)
(2) FO: Дроссель двустороннего действия

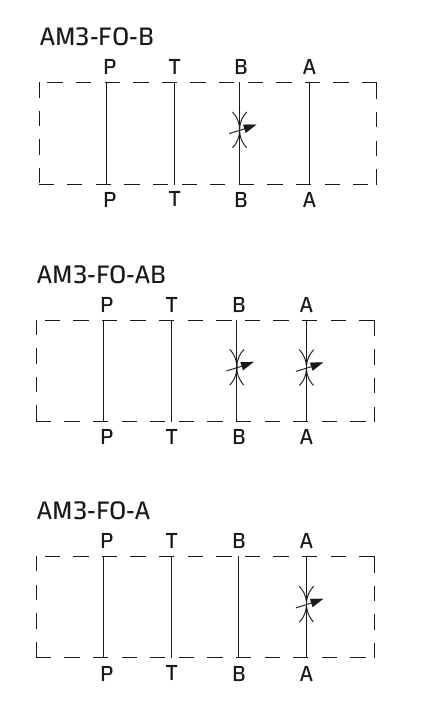

(3) Рабочие линии, в которых установлен клапан:
AB: Регулировка в линиях A и B. Потоки жидкости ограничиваются в направлениях A <–> A и B <–> B
A: Поток ограничивается в направлениях A <–> A; свободный поток в линиях B, P и T
B: Поток ограничивается в направлениях B <–> B; свободный поток в линиях A, P и T
(4) Характеристики регулировки потока:
Без обозначения: Стандартная регулировка
M: Точная регулировка
(5) Код, зарезервированный для опций и вариантов
(6) Номер (порядковый) конструкции клапанов
3. Технические характеристики
| Макс. номинальный расход |
|
Регулировка потока: |
| Макс. расход | 60 л/мин |
Регулировка потока осуществляется путем дросселирования через отверстия переменного сечения, образующиеся во втулке и частично ограничиваемые дросселирующей осью. В зависимости от различных комбинаций втулки/оси, может применяться следующая регулировка: – (стандартная): площадь отверстия уменьшается от 100% (*) до 0% при помощи 6 полных оборотов регулировочного винта. – V (точная): от 100% (**) до 0% при помощи 5 полных оборотов регулировочного винта (*) 100% прибл. Q = 60 л/мин при p = 20 бар (**) 100% прибл. Q = 30 л/мин при p = 20 бар Ось смещается для увеличения дросселирования путем ослабления ее гайки и вращения по часовой стрелке регулировочного винта. Специальные механические упоры предотвращают опасные перемещения. |
| Макс. номинальное давление (P, A, B) | 32 МПа (320 бар) | |
| Перепады давления |
см. 4 |
|
|
Установка и размеры |
см. 5 |
|
| Масса |
прибл. 1,2 кг |

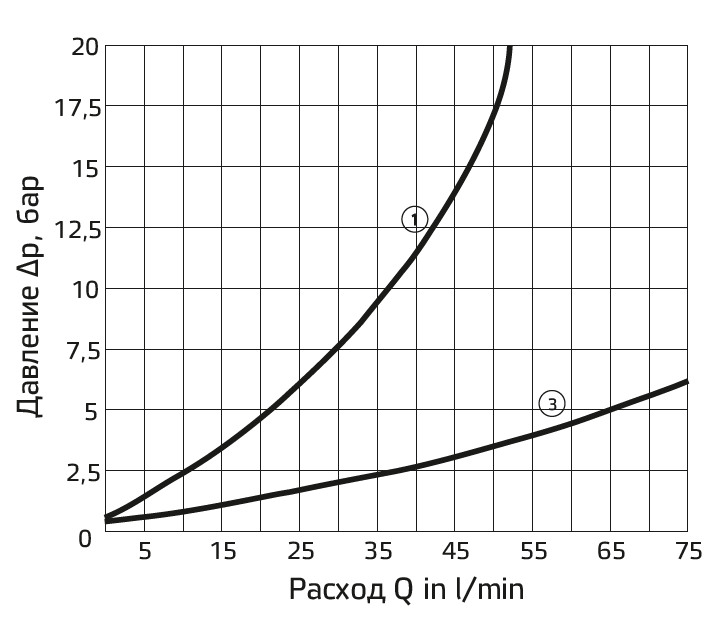

4. Типовые графики
Типовые кривые ∆p-Q для клапанов AM3-FO-* в стандартной конфигурации, с минеральным маслом при ࣠=36 сСт и при 50°C полностью отведенной дросселирующей осью.

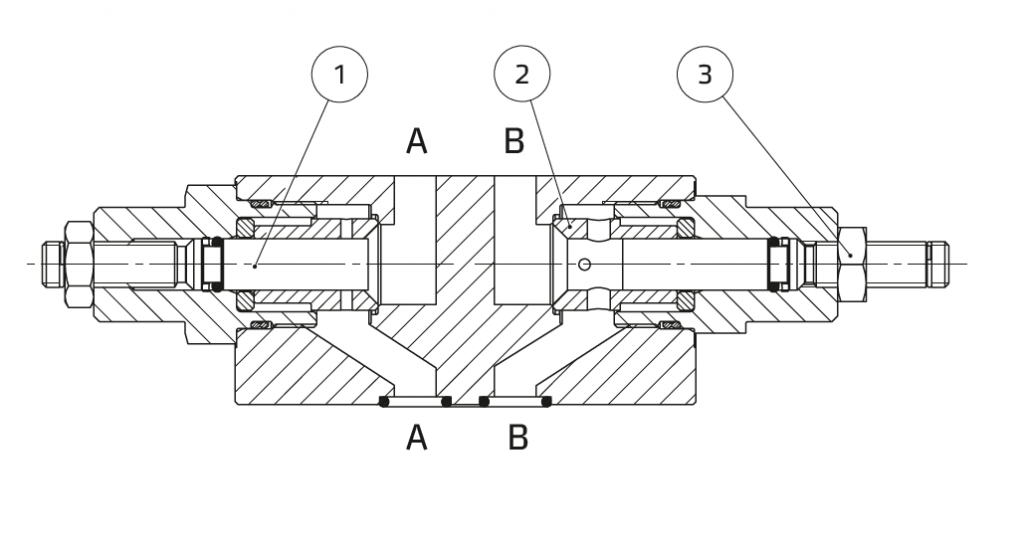

(1) (3) регулируемые каналы

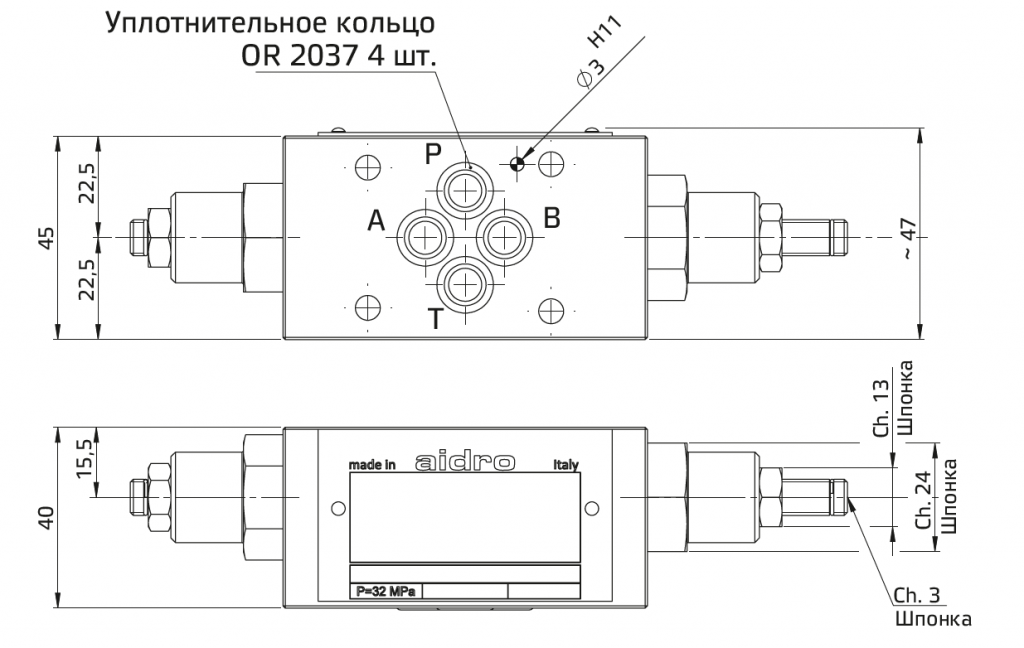

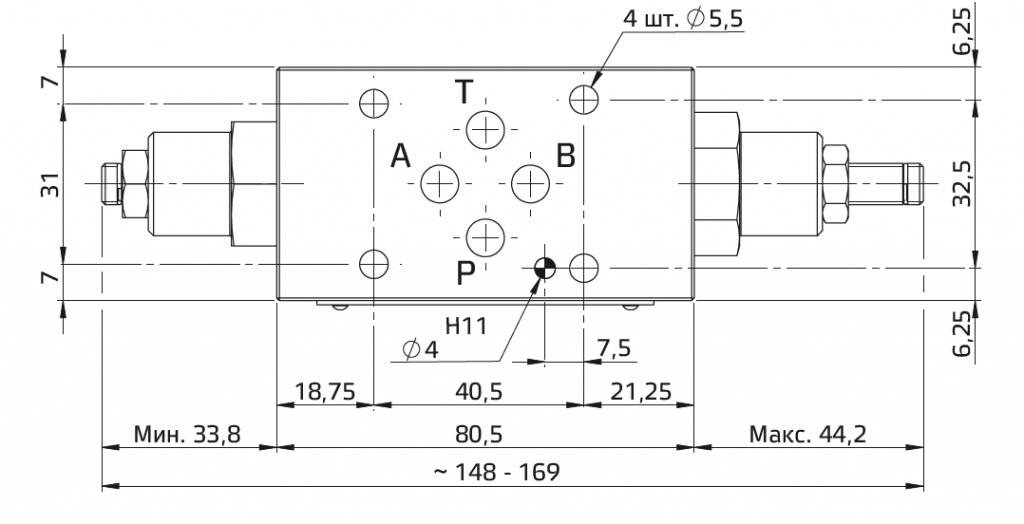

5. Установочные размеры (мм)

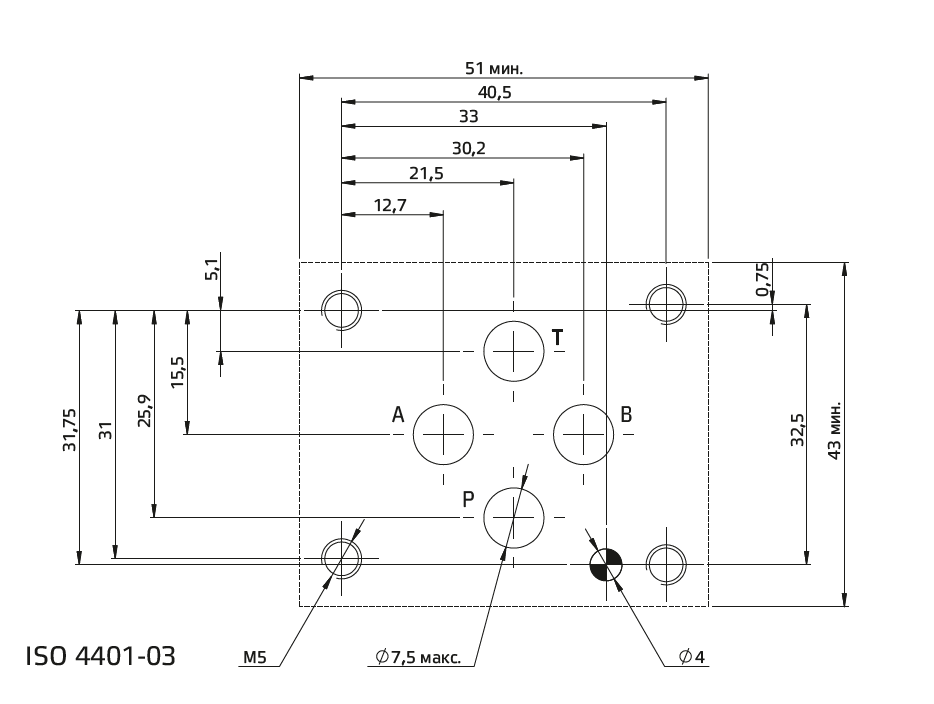

Все клапаны AM3-FO* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей. Высота клапанов составляет 40 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR. На установочной поверхности всех клапанов предусмотрено цилиндрическое отверстие диаметром 4 мм, на уплотнительной поверхности – направляющий штифт диаметром 3 мм, в соответствии с нормами ISO и CETOP.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.
-
