Характеристики
Артикул
AM3-Q*-A
Расход
40 л/мин
Давление
320 бар
Гарантия
2 года

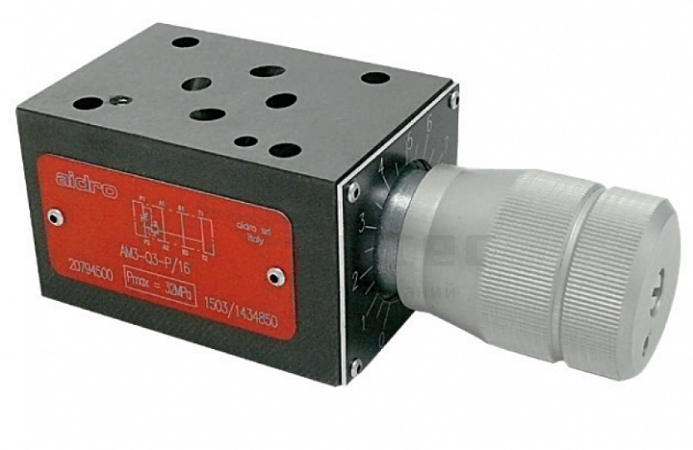

Регулятор расхода скомпенс. по давлению, Cetop 3, в линии A, 12л/мин, регулировка на выходе
Описание
32 130.47 ₽/шт
Варианты цен
32 130.47 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
Клапан регулировки потока с компенсацией давления разработан для обеспечения регулировки переменных скоростей потока независимо от перепадов давления.2. Код для заказа
| (1) | (2) | (3) |
|
(4) | (5) | (6) | ||||
| AM3 | — | Q* | — | A | / |
— |
/ | 10 |
(1) AM3: Модульный клапан CETOP 03 – давление 32 МПа (320 бар)

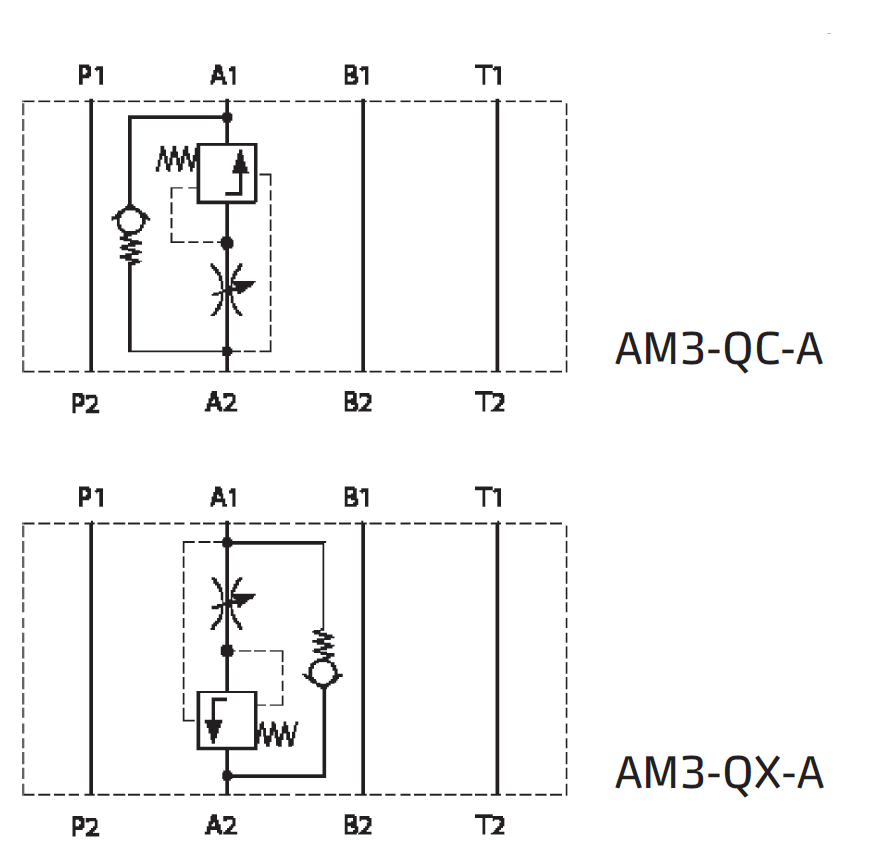

(2) Q: Предусмотрены следующие опции:
QC: Однолинейные клапаны регулировки потока с компенсацией давления на выходе (относительно гидравлического привода)
QX: См. выше, с регулировкой на входе
(3) A: Рабочие линии, в которых установлен клапан:
(4) Диапазон регулировки потока:
06 = 0 → 6 л/мин
12 = 0 → 12 л/мин
22 = 0 → 22 л/мин
(5) Код, зарезервированный для опций и вариантов
(6) Номер (порядковый) конструкции клапанов
3. Технические характеристики
|
Макс. рекомендуемый расход |
40 л/мин |
Регулировка скорости потока: |
|
Макс. расход в порте A |
24 л/мин |

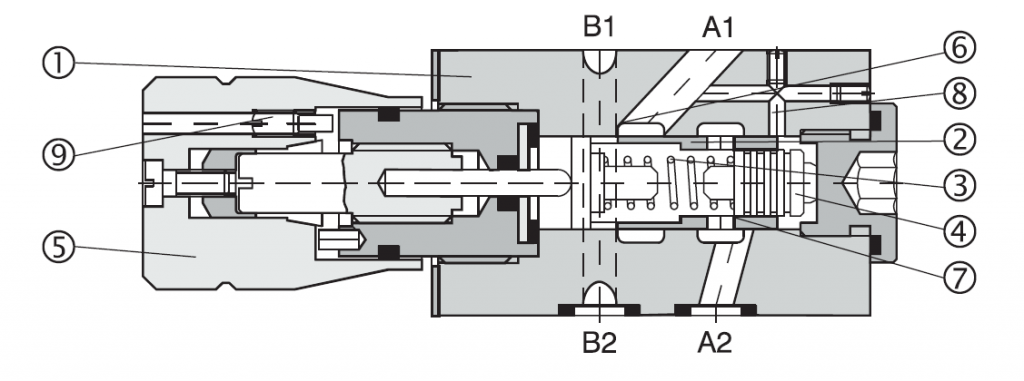

При вращении рукоятки 5 значение регулируемой скорости потока изменяется. Шкала/ характеристики скорости потока являются приблизительно линейными (см.[4] ), полный диапазон охватывается при вращении рукоятки приблизительно 320°.  Шкала разделена на 10 делений По часовой стрелке:- расход повышается Против часовой стрелки:- расход понижается После достижения требуемого значения заблокируйте рукоятку в неподвижном положении при помощи фиксирующего винта 8. |
|
Макс. номинальное давление |
32 МПа (320 бар) |
|
|
Кривые скорости давления |
см. 4 |
|
|
Установка и размеры |
см. 5 | |
|
Масса |
прибл. 0,8 кг |

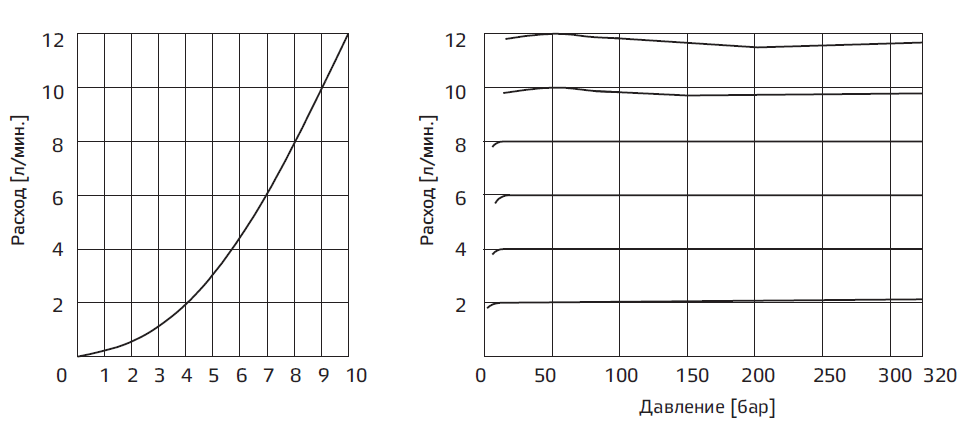

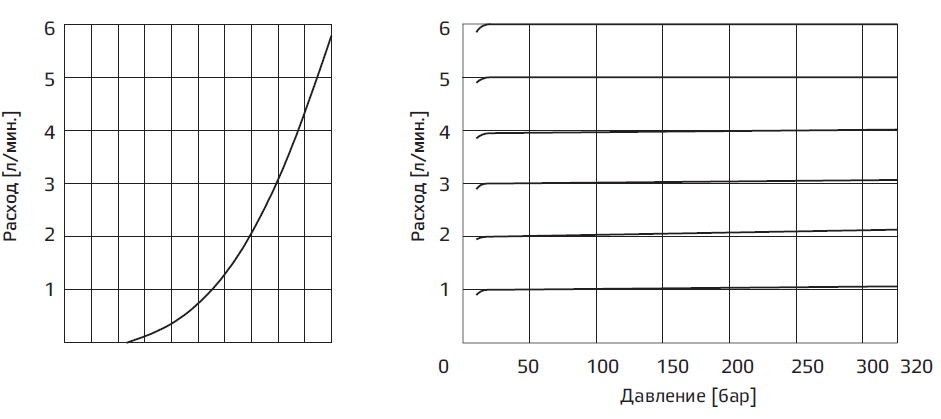

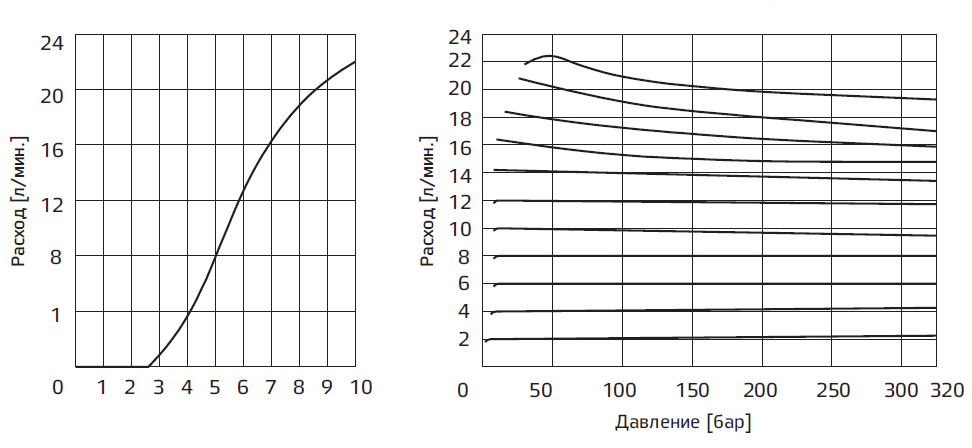

4. Типовые графики

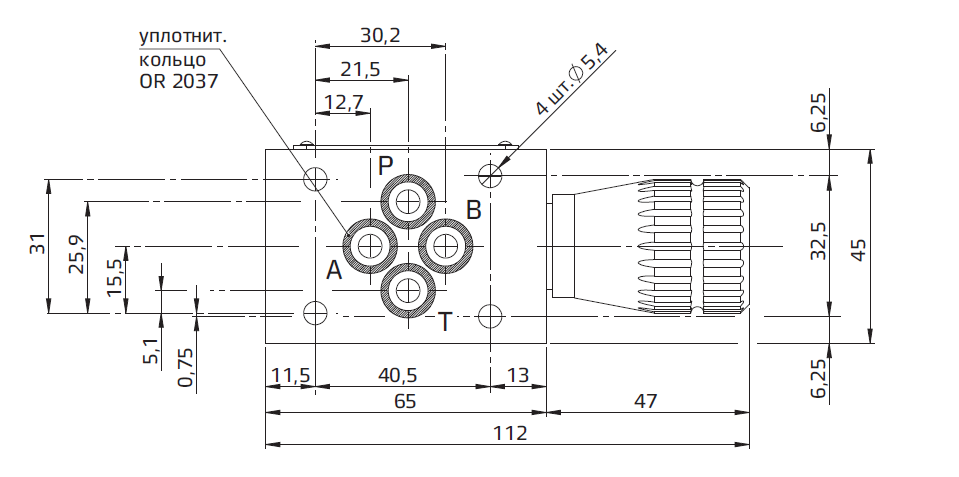

5. Установочные размеры (мм)

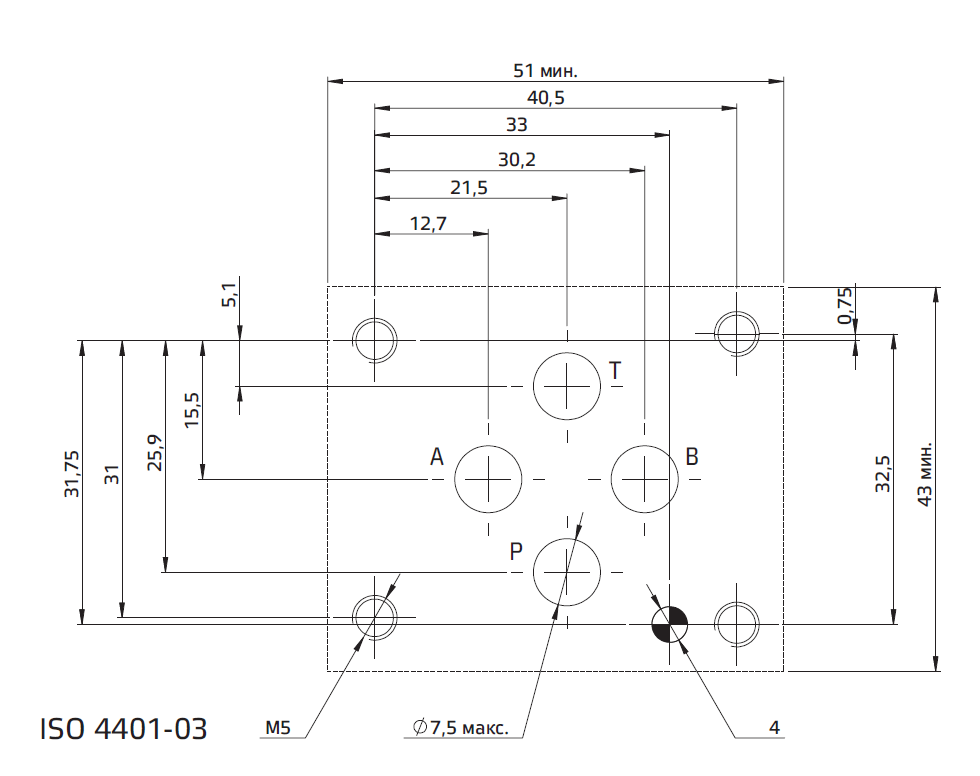

Все модульные клапаны AM3-Q* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов 40 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR 2037.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
-
