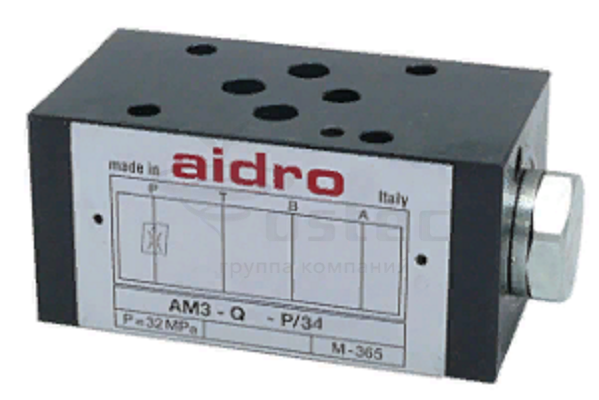

Дроссели нерегулируемые скомпенсированные по давлению Cetop 3, в канале P, серии AM3-Q*-P/34

Характеристики

Артикул

AM3-Q*-P/34

Расход

25 л/мин

Давление

320 бар

Гарантия

2 года

Каталог

Регулируемый дроссель скомпенс.по давлению AM3-Q5-P/34 5л/мин

Нет в наличии

Артикул: AM3-Q5-P/34

Регулируемый дроссель скомпенс.по давлению AM3-Q5-P/34 5л/мин

Описание

11 186.49 ₽/шт

Варианты цен

11 186.49 ₽/шт

Подробности

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

1. Описание

Модульный клапан CETOP 3 с функцией ограничения потока с компенсацией давления. Данная модель позволяет регулировать поток в линии P. По запросу предусмотрены другие размеры отверстий

2. Код для заказа

(1)		(2)	(3)		(4)		(5)		(6)
AM3	—	Q		—	P	—		/	34

(1) AM3: Модульный клапан CETOP 03
(2) Q: Регулировка неизменного потока с компенсацией давления
(3) Настройка скорости потока (см. 3)
(4) P: Рабочая линия, в которой осуществляется регулировка:
(5) Код, зарезервированный для дополнительных опций вариантов
(6) Камера для картриджных клапанов: ¾”16 UNF
drosseli-neregulyaruemye-skompensirovannye-po-davleniyu-cetop3-v-kanale-p-seriya-am3-q-p34-1.png

drosseli-neregulyaruemye-skompensirovannye-po-davleniyu-cetop3-v-kanale-p-seriya-am3-q-p34-1.png

drosseli-neregulyaruemye-skompensirovannye-po-davleniyu-cetop3-v-kanale-p-seriya-am3-q-p34-2.png

drosseli-neregulyaruemye-skompensirovannye-po-davleniyu-cetop3-v-kanale-p-seriya-am3-q-p34-3.png

Жидкость свободно поступает по линиям A, B и T. В направлении P1 → P поток проходит через отверстие дросселя 3 (расход зависит от диаметра отверстия øC). Когда разница давлений в P1 и P повышается, дроссель 3 перемещается к пружине 4 и снижает площадь боковых отверстий, поддерживая постоянный расход на требуемом уровне.

3. Технические характеристики

Макс. рекомендуемый расход в линии P	25 л/мин
Макс. номинальное давление	32 МПа (320 бар)

Код для заказа	Ø отверстия (mm)	Расход (л/мин)
AM3-Q1-P/34	0,8	1
AM3-Q2-P/34	1	2
AM3-Q3-P/34	1,25	3
AM3-Q4-P/34	1,5	4
AM3-Q5-P/34	1,75	5
AM3-Q6-P/34	2	6
AM3-Q9-P/34	3	9
AM3-Q12-P/34	4	12

4. Установочные размеры (мм)

drosseli-neregulyaruemye-skompensirovannye-po-davleniyu-cetop3-v-kanale-p-seriya-am3-q-p34-4.png

drosseli-neregulyaruemye-skompensirovannye-po-davleniyu-cetop3-v-kanale-p-seriya-am3-q-p34-5.png

drosseli-neregulyaruemye-skompensirovannye-po-davleniyu-cetop3-v-kanale-p-seriya-am3-q-p34-6.png

Все модульные клапаны AM3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов (40 мм). Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR 2037.

5. Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт
