Характеристики
Артикул
QVC-06
Расход
32 л/мин
Давление
320 бар
Гарантия
2 года

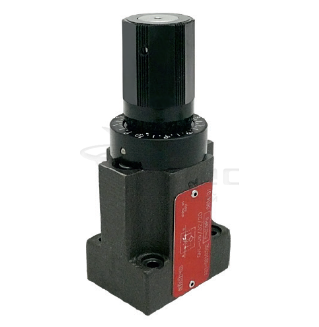

Регулятор расхода скомпенс. по давлению CETOP 3, 32л/мин, 320 бар
Описание
47 583.76 ₽/шт
Варианты цен
47 583.76 ₽/шт
В корзину
1. Описание
Клапан регулировки потока с компенсацией давления разработан для обеспечения регулировки переменных скоростей потока независимо от изменений давления.2. Код для заказа
|
(1) |
(2) |
(3) |
|
(4) |
(5) |
(6) | ||||
| QVC | — | 06 | / |
|
— |
|
— |
|
/ |
10 |
(1) QVC: Клапан регулировки переменного потока с компенсацией давления, со встроенным обратным клапаном для возвратного потока
(2) 06: Размер CETOP 03 – давление 32 МПа (320 бар):
(3) Диапазон регулировки потока:
01 = 0 → 1,6 л/мин
03 = 0 → 3,2 л/мин
06 = 0 → 6,3 л/мин
16 = 0 → 16 л/мин
32 = 0 → 32 л/мин
(4) Расположение управляющего давления:
Без обозначения: Внутреннее (стандарт)
E: Внешнее через порт P
(5) Код, зарезервированный для опций и вариантов
Без обозначения: Варианты не предусмотрены (стандарт)
K: Ключ с замком на регулировочной рукоятке
(6) Номер (порядковый) конструкции клапанов
Клапан QVC-06/*-E с внешним пилотным управлением используется для установки в контурах регулировки на входе для предотвращения резких скачков при запуске привода.
3. Технические характеристики
|
Макс. рекомендуемый расход |
32 л/мин |
Регулировка скорости потока: |
|
Макс. номинальное давление |
32 МПа (320 бар) |
При вращении рукоятки 5 значение регулируемой скорости потока изменяется. Для каждого диапазона скоростей потока (0–>1,6; 0–>3,2; 0–>6,3; 0–>16; 0–>32) шкала/ характеристики скорости потока являются приблизительно линейными (см. далее), полный диапазон охватывается при вращении рукоятки приблизительно 350°.Шкала разделена на 10 делений. По часовой стрелке: расход повышается. Против часовой стрелки: расход понижается После достижения требуемого значения заблокируйте рукоятку в неподвижном положении при помощи фиксирующего винта 8.
|
| Кривые скорости потока |
см. 4 |
|
|
Установка и размеры |
см. 5 |
|
|
Масса |
прибл. 1,2 кг |
|
|
 |
|

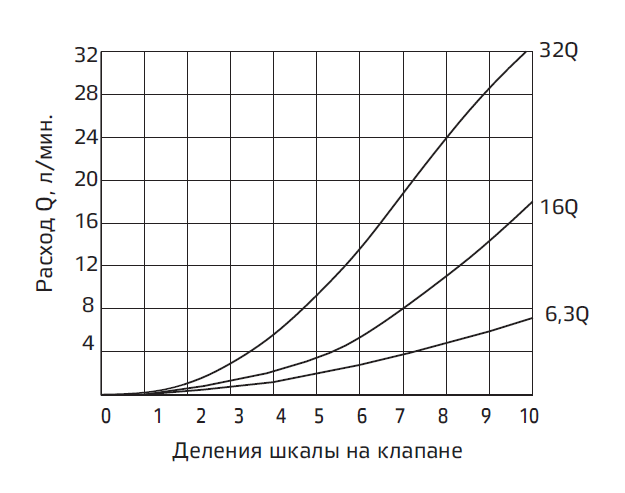

4. Типовые графики
5. Установочные размеры (мм)
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах QVC*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
-
