Характеристики
Артикул
MO-3/*
Расход
30 л/мин
Давление
350 бар
Гарантия
2 года
Предохранительный клапан прямого действия, картридж, M20x1.5, 40л/мин, 25-125бар
Описание
3 311.90 ₽/шт
Варианты цен
3 311.90 ₽/шт
В корзину
Предохранительный клапан прямого действия, картридж, M20x1.5, 40л/мин, 40-250бар
Описание
3 311.90 ₽/шт
Варианты цен
3 311.90 ₽/шт
В корзину
Предохранительный клапан прямого действия, картридж, M20x1.5, 40л/мин, 100-320бар
Описание
3 311.90 ₽/шт
Варианты цен
3 311.90 ₽/шт
В корзину
1. Описание

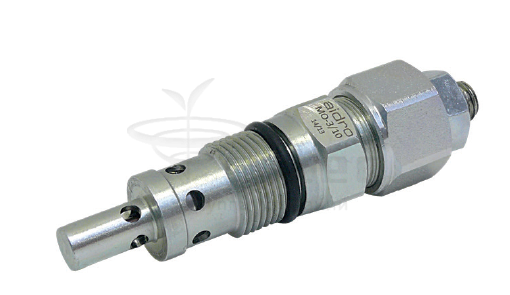

MO-3 – предохранительный клапан встраиваемого типа в специальное седло M20х1,5.Внешние поверхности оцинкованы.
Предусмотрено три диапазона регулировки давления.
Клапан оснащен антивибрационной системой.
2. Код для заказа
| (1) |
(2) |
|
(3) |
(4) |
(5) |
(6) |
||||
| MO | — | 3 | / |
|
— |
|
— |
|
/ | 01 |
(1) MO: Встраиваемый предохранительный клапан
(2) 3: Номинальный размер
Номинальный расход = 0,5 дм3/с (прибл. 32 л/мин)
(3) Диапазоны регулировки давления:
10: от 2,5 МПа до 12,5 МПа (от 25 до 125 бар)
20: от 2 МПа до 25 МПа (от 40 до 250 бар)
32: от 10 МПа до 32 МПа (от 100 до 320 бар)
(4) Код, зарезервированный для специальных вариантов регулировки (рукоятка, маховик и т.д.)
(5) Код, зарезервированный для специальных вариантов регулировки (материалы, уплотнения, обработка поверхности и т.д.)
(6) 01: Номер конструкции (порядковый) клапана
3. Технические характеристики
|
Макс. диапазон давлений |
см. 2 |
Регулировка давления разгрузки: |
|
Макс. рекомендуемый расход |
40 л/мин |
Давление разгрузки достигается, когда осевые гидравлические силы, действующие на поршень 3, уравниваются с усилием на пружине 5; таким образом, значение разгрузки давления можно изменять, в пределах выбранного диапазона регулировки, путем коррекции сжатия пружины 5. Чтобы увеличить разгрузочное давление, ослабьте гайку 6 и поверните регулировочный винт 4 по часовой стрелке. Для каждого диапазона регулировки давления градиент давления составляет приблизительно: M0-3/10: 1,6 МПа/мм (24 бар/оборот) M0-3/20: 3,5 МПа/мм (48 бар/оборот) M0-3/32: 5 МПа/мм (75 бар/оборот) После установки требуемого уровня давления заблокируйте гайку 6. Клапан типа MO-3/*, как правило, проходит испытания и настройку на заводе на расход Q = 0,1 дм3/с (6 л/мин) при следующих давлениях: M0-3/10: 10 МПа (100 бар) (±10%) M0-3/30: 20 МПа (200 бар) (±10%) M0-3/32: 32 МПа (320 бар) (±5%) |
|
Номинальный расход |
32 МПа (320 бар) |
|
|
Кривые разгрузки давления |
см. 4 | |
|
Установка и размеры |
см. 5 |
|
|
Масса: |
прибл. 0,17 |
4. Типовые графики
5. Установочные размеры
Картриджные клапаны типа M0-3/* должны устанавливаться в камерах прецизионной обработки в металлических корпусах, обладающих достаточной прочностью для того, чтобы выдерживать гидравлические удары. При установке клапана необходимо соблюдать осторожность для предотвращения повреждения уплотнения (OR 121-15,88х2,62-твердость по Шору 70), при завинчивании клапана следует применять крутящий момент затяжки приблизительно 60 Нм к шестигранной шпонке под ключ CH 22.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости – от 10 сСт до 60 сСт.
