Характеристики
Артикул
MRK-5-*G
Расход
120 л/мин
Давление
300 бар
Гарантия
2 года
Плита CETOP 5, 6 мест, каналы A, B снизу, A, B - G1/2"; P - G3/4", T - G1"
Описание
52 956.77 ₽/шт
Варианты цен
52 956.77 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 5, 1 место, каналы A, B снизу, A, B - G1/2"; P - G3/4", T - G1"
Описание
16 643.56 ₽/шт
Варианты цен
16 643.56 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 5, 7 мест, каналы A, B снизу, A, B - G1/2"; P - G3/4", T - G1"
Описание
63 211.89 ₽/шт
Варианты цен
63 211.89 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 5, 3 места, каналы A, B снизу, A, B - G1/2"; P - G3/4", T - G1"
Описание
29 924.78 ₽/шт
Варианты цен
29 924.78 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 5, 2 места, каналы A, B снизу, A, B - G1/2"; P - G3/4", T - G1"
Описание
22 527.64 ₽/шт
Варианты цен
22 527.64 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 5, 4 места, каналы A, B снизу, A, B - G1/2"; P - G3/4", T - G1"
Описание
37 321.92 ₽/шт
Варианты цен
37 321.92 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 5, 8 мест, каналы A, B снизу, A, B - G1/2"; P - G3/4", T - G1"
Описание
75 148.18 ₽/шт
Варианты цен
75 148.18 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 5, 5 мест, каналы A, B снизу, A, B - G1/2"; P - G3/4", T - G1"
Описание
45 223.40 ₽/шт
Варианты цен
45 223.40 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
- Порты A и B (1/2” BSP) располагаются снизу
- Линии P (3/4” BSP) и T с (1” BSP) с портами с двух тыльных сторон
- Параллельные соединения P и T.
2. Код для заказа
| (1) | (2) |
|
(3) | (4) | |
| MRК | — | 5 |
— |
G |
| Тип | Число секций 03 | Рекомендуемое макс.значение Q (*) л/мин |
|
MRK-5-2 G |
2 |
120 |
|
MRK-5-3 G |
3 |
100 |
|
MRK-5-4 G |
4 |
100 |
|
MRK-5-5 G |
5 |
100 |
|
MRK-5-6 G |
6 | 100 |
|
MRK-5-7 G |
7 | 80 |
| MRK-5-8 G | 8 | 80 |
|
Тип |
X (мм) |
Z (мм) |
Масса (кг) |
|
MR-5-2 G |
160 | 136 | 11,30 |
|
MR-5-3 G |
240 | 216 | 17,00 |
|
MR-5-4 G |
320 | 296 | 22,70 |
|
MR-5-5 G |
400 | 376 | 28,5 |
|
MR-5-6 G |
480 | 456 | 34,00 |
|
MR-5-7 G |
560 | 536 | 39,90 |
|
MR-5-8 G |
640 | 616 | 45,60 |
3. Технические характеристики
|
Материал: |
Литьевой чугун GG 25 |
|
Покрытие: |
Марганец-фосфор |
|
Допустимое давление в портах: |
P, A, B и T = 300 бар |
|
Входящий поток, макс. рекомендуемый |
От 80 до 120 л/мин; уменьшается с увеличением количества секций. |
|
Соединительные порты: |
Стандартная внутренняя цилиндрическая резьба BSP с максимальной шероховатостью поверхности Ra 1,6 для плотного прилегания соединений. Порты A и B ½” BSP – одна пара на секцию. Порт P – ¾” BSP, T 1” BSP – одна пара с каждой тыльной стороны моноблока; при необходимости можно применять двойную подачу (P) или двойной слив (T); неиспользуемые порты должны быть закрыты. (*) Если используются обе пары портов P и T, максимальное рекомендуемое значение Q можно увеличивать |
|
Установка: |
4 установочных отверстия с резьбой M12 на тыльной стороне |
|

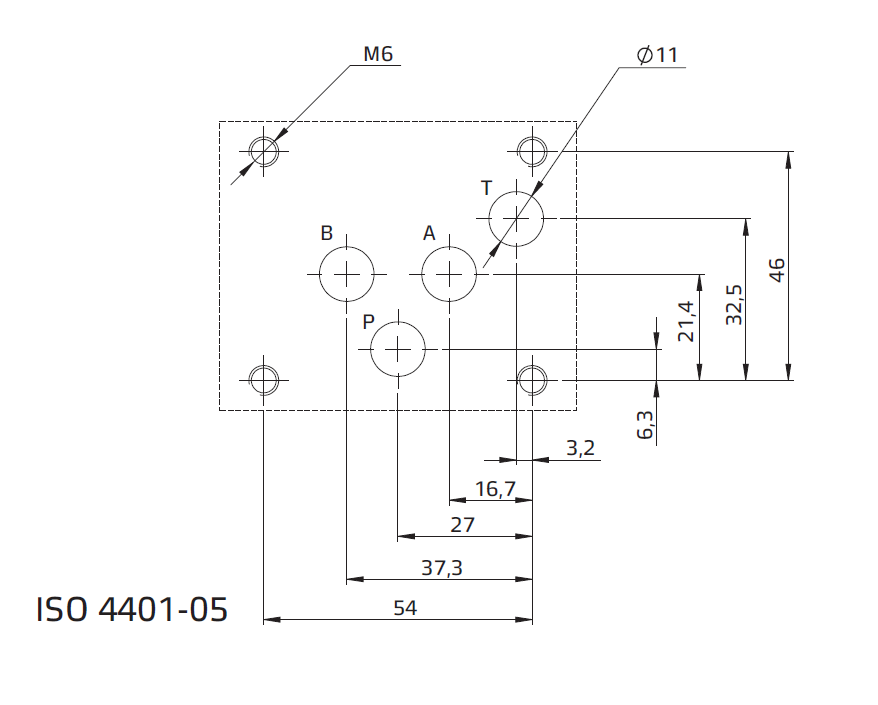

Монтажная поверхность клапана |
|
|
Плоскостность поверхности |
0,01/100 |
|
Шероховатость: |
Ra 0,8 |
|
Вспомогательные порты: |
На стороне моноблока предусмотрены вспомогательные порты с резьбой ¼” BSP, соединяемые с линией A (по одному на каждую секцию). Моноблоки поставляются с этими портами, закрытыми заглушками с цилиндрической резьбой, с шестигранным углублением для шпонки 6 мм. |

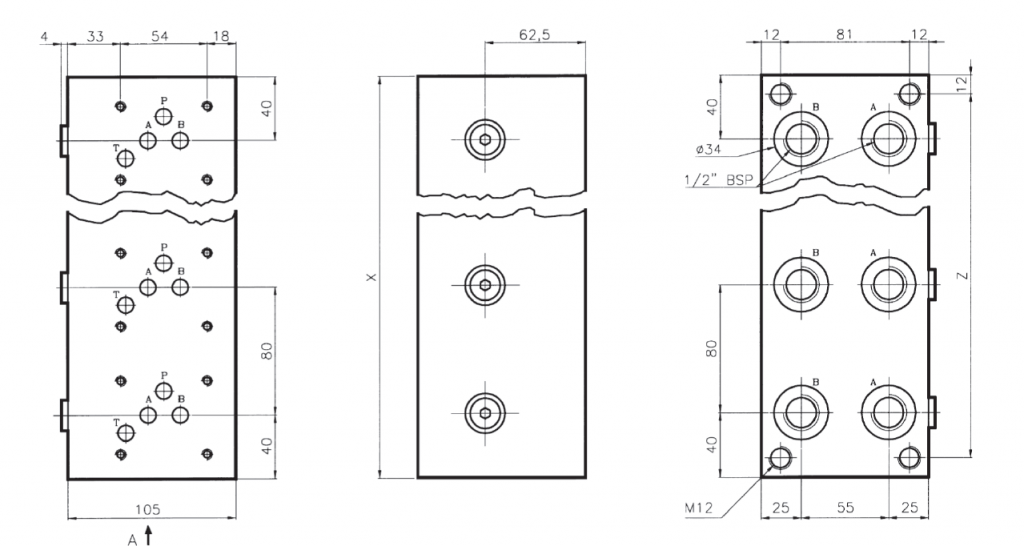

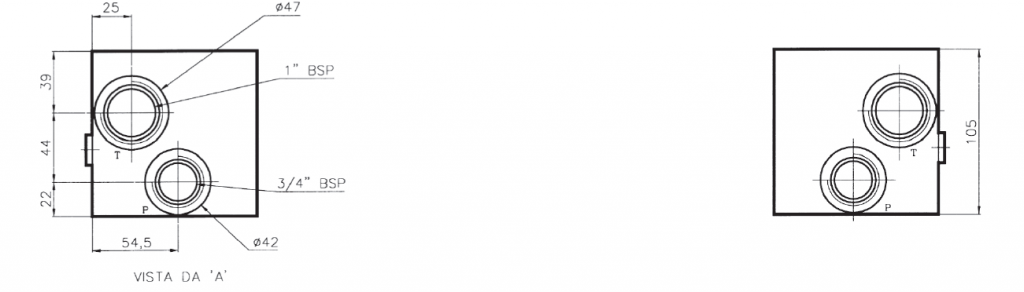

4. Установочные размеры (мм)
