Характеристики
Артикул
BM3-G
Расход
80 л/мин
Давление
300 бар
Гарантия
2 года
Плита CETOP 3, 1 место, отв. под клапан 7/8"16UNF
Описание
10 798.42 ₽/шт
Варианты цен
10 798.42 ₽/шт
В корзину
Плита CETOP 3, 1 место, с предохранительным клапаном 110бар-220бар
Описание
13 853.92 ₽/шт
Варианты цен
13 853.92 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 1 место, с предохранительным клапаном 50-116бар
Описание
18 004.73 ₽/шт
Варианты цен
18 004.73 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание

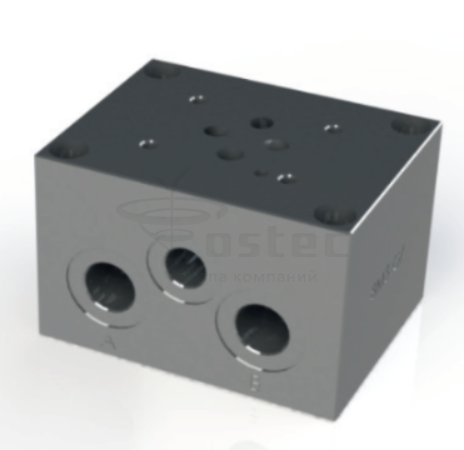

BM3-G – многофункциональный блок CETOP 3, используемый для комбинирования множественных опций. Он оборудован стандартным портом 7/8”16 UNF, в который можно устанавливать предохранительный клапан прямого действия или с пилотным управлением, или пропорциональный клапан. В коллектор можно интегрировать клапан сброса.2. Код для заказа
(1) | (2) |
(3) |
|
(4) | ||
BM | — | 3 | — |
G |
/ | * |
(1) BM: Многофункциональная плита
(2) 3: CETOP 3
(3) G: Порты с резьбой G3/8”
(4) *: Различные опции – см. в 5.
3. Технические характеристики
Материал: |
Алюминиевый сплав |
Покрытие: |
Черное анодирование |
Макс. давление |
300 бар |
Макс. расход |
80 л/мин |
Масса |
0,9 кг |
4. Установочные размеры (мм)
5. Опции
Предохранительный клапан прямого действияПример кода для заказа: BM3-G/20
16: Настройки давления 50-116 бар
20: Настройки давления 110-220 бар
32: Настройки давления 200-320 бар
Предохранительный клапан с пилотным управлением
Пример кода для заказа: BM3-G/P20
16: Настройки давления 50-116 бар
20: Настройки давления 110-220 бар
32: Настройки давления 200-320 бар
Предохранительный клапан с пропорциональным электромагнитным управлением
Пример кода для заказа: BM3-G/PR20
PR12: Давление до 120 бар
PR21: Давление до 210 бар
PR35: Давление до 350 бар
(*) Более подробную информацию о пропорциональном клапане см. в спецификации PMO*-78
Клапан разгрузки с элетромагнитным управлением
Пример кода для заказа: BM3-G/NO
NO: Нормально открытый
NC: Нормально закрытый
