Характеристики
Артикул
MR-3-*G
Расход
80 л/мин
Давление
300 бар
Гарантия
2 года
Плита CETOP 3, 2 места, каналы A, B сбоку, A, B - G3/8"; P, T - G1/2"
Описание
14 878.33 ₽/шт
Варианты цен
14 878.33 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 5 мест, каналы A, B сбоку, A, B - G3/8"; P, T - G1/2"
Описание
28 798.40 ₽/шт
Варианты цен
28 798.40 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 7 мест, каналы A, B сбоку, A, B - G3/8"; P, T - G1/2"
Описание
41 608.89 ₽/шт
Варианты цен
41 608.89 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 4 места, каналы A, B сбоку, A, B - G3/8"; P, T - G1/2"
Описание
23 956.64 ₽/шт
Варианты цен
23 956.64 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 6 мест, каналы A, B сбоку, A, B - G3/8"; P, T - G1/2"
Описание
34 800.17 ₽/шт
Варианты цен
34 800.17 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 8 мест, каналы A, B сбоку, A, B - G3/8"; P, T - G1/2"
Описание
49 174.15 ₽/шт
Варианты цен
49 174.15 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 1 место, каналы A, B сбоку, A, B - G3/8"; P, T - G1/2"
Описание
10 843.53 ₽/шт
Варианты цен
10 843.53 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 3 места, каналы A, B сбоку, A, B - G3/8"; P, T - G1/2"
Описание
19 165.31 ₽/шт
Варианты цен
19 165.31 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
- Порты A и B (3/8” BSP) с боковых сторон
- Линии P и T с портами (1/2” BSP) с двух тыльных сторон
- Параллельные соединения P и T.
2. Код для заказа
| (1) | (2) | (3) | (4) | ||
| MR | — | 3 | — |
|
G |
3. Технические характеристики
|
Материал: |
Литьевой чугун GG 25 |
|
Покрытие: |
Марганец-фосфор |
|
Допустимое давление в портах: |
P, A, B и T = 300 бар |
| Входящий поток, макс.рекомендуемый:(*) |
от 40 до 80 л/мин; уменьшается с увеличением количества секций. Если используются обе пары портов P и T, максимальные рекомендуемые значения Q можно увеличить |
|
Соединительные порты: |
Стандартная цилиндрическая резьба BSP с максимальной шероховатостью поверхности Ra 1,6 для плотного прилегания соединений. |
| Порты A и B для линии P: |
Одна пара 3/8” BSP на секцию |
|
Линии P и T: |
Одна пара ½” BSP с каждой тыльной стороны моноблока; при необходимости обеспечивает Одна пара ½” BSP с каждой тыльной стороны моноблока; при необходимости обеспечивает |
| Тип | Число секций 03 | Рекомендуемое макс.значение Q (*) л/мин |
|
MR-3-1 G |
1 | 80 - 80 |
|
MR-3-2 G |
2 | 80 - 80 |
| MR-3-3 G | 3 |
60 - 80 |
| MR-3-4 G | 4 | 60 - 80 |
|
MR-3-5 G |
5 | 50 - 80 |
|
MR-3-6 G |
6 | 50 - 80 |
|
MR-3-7 G |
7 | 40 - 80 |
|
MR-3-8 G |
8 | 40 - 80 |

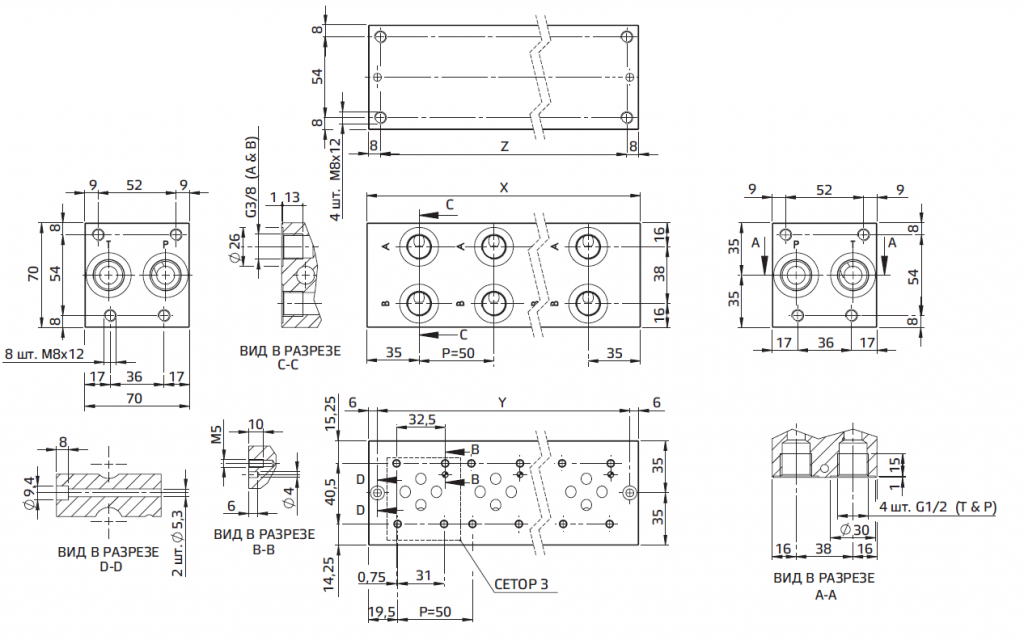

4. Установочные размеры (мм)
– 2 проходных отверстия диаметром ø5,5 мм, с рассверливанием для головки болта диаметром ø9х8 мм
– 4 установочных отверстия с резьбой M8 на тыльной стороне
5. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах MR-3-*G полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт| Тип |
X (мм) |
Y (мм) |
Z (мм) |
Масса (кг) |
|
MR-3-1 G |
70 | 58 | 54 | 2,10 |
|
MR-3-2 G |
120 | 108 | 104 | 3,60 |
|
MR-3-3 G |
170 | 158 | 154 | 5,20 |
|
MR-3-4 G |
220 | 208 | 204 | 6,70 |
|
MR-3-5 G |
270 | 258 | 254 | 8,30 |
| MR-3-6 G | 320 | 308 | 304 | 9,80 |
|
MR-3-7 G |
370 | 358 | 354 | 11,40 |
| MR-3-8 G | 420 | 408 | 404 | 13,00 |
6. Гидравлические жидкости
Плоскостность поверхности: 0,01/100Шероховатость: Ra 0,8

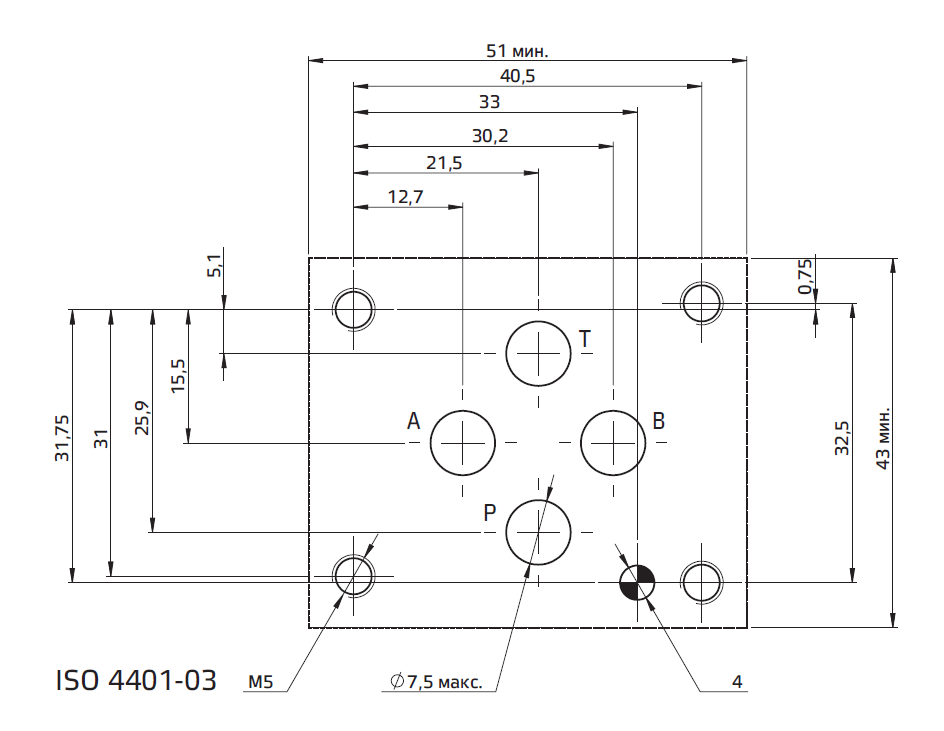

Монтажная поверхность каждой секции соответствует стандарту ISO 4401-03.
-
