Характеристики
Артикул
MRK-3-*G
Расход
80 л/мин
Давление
300 бар
Гарантия
2 года
Плита CETOP 3, 4 места, каналы A, B снизу, A, B - G3/8"; P, T - G1/2"
Описание
32 782.76 ₽/шт
Варианты цен
32 782.76 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 8 мест, каналы A, B снизу, A, B - G3/8"; P, T - G1/2"
Описание
62 287.25 ₽/шт
Варианты цен
62 287.25 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 1 место, каналы A, B снизу, A, B - G3/8"; P, T - G1/2"
Описание
13 869.63 ₽/шт
Варианты цен
13 869.63 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 5 мест, каналы A, B снизу, A, B - G3/8"; P, T - G1/2"
Описание
39 087.14 ₽/шт
Варианты цен
39 087.14 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 6 мест, каналы A, B снизу, A, B - G3/8"; P, T - G1/2"
Описание
46 400.22 ₽/шт
Варианты цен
46 400.22 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 2 места, каналы A, B снизу, A, B - G3/8"; P, T - G1/2"
Описание
19 417.48 ₽/шт
Варианты цен
19 417.48 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 7 мест, каналы A, B снизу, A, B - G3/8"; P, T - G1/2"
Описание
54 722 ₽/шт
Варианты цен
54 722 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита CETOP 3, 3 места, каналы A, B снизу, A, B - G3/8"; P, T - G1/2"
Описание
25 974.04 ₽/шт
Варианты цен
25 974.04 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

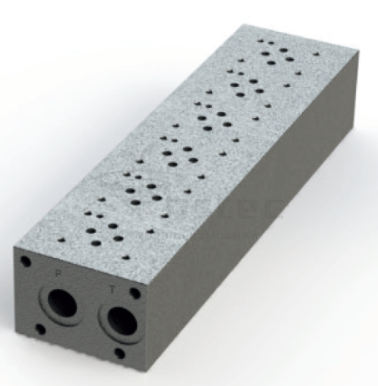

1. Описание
Порты A и B (3/8” BSP) снизуЛинии P и T с портами (1/2” BSP) с двух тыльных сторон
Параллельные соединения P и T.
Моноблоки с несколькими секциями, от 2 до 8, для гидравлических 4-ходовых клапанов ISO 03 с параллельными внутренними соединениями P и T. Порты A и B расположены снизу
2. Код для заказа
| (1) |
|
(2) |
|
(3) |
(4) |
| MRK | — | 3 | — |
|
G |
3. Технические характеристики
|
Материал: |
Литьевой чугун GG 25 |
|
Покрытие: |
Марганец-фосфор |
|
Допустимое давление в портах: |
P, A, B и T = 300 бар |
| Входящий поток, макс.рекомендуемый:(*) |
от 40 до 80 л/мин; уменьшается с увеличением количества секций.Если используются обе пары портов P и T, максимальные рекомендуемые значения Q можно увеличить |
|
Соединительные порты: |
Стандартные цилиндрические резьбы BSP с максимальной шероховатостью поверхности Ra 1,6 для плотного прилегания соединений. |
| Порты A и B для линии P: |
Одна пара 3/8” BSP на секцию |
|
Линии P и T: |
Одна пара 1/2” BSP с каждой тыльной стороны моноблока; при необходимости обеспечивает двойную подачу (P) или двойной слив (T); неиспользуемые порты должны быть закрыты |
| Тип | Число секций 03 | Рекомендуемое макс.значение Q (*) л/мин |
|
MRK-3-2 G |
2 | 80 - 80 |
| MRK-3-3 G | 3 |
60 - 80 |
| MRK-3-4 G | 4 | 60 - 80 |
|
MRK-3-5 G |
5 | 50 - 80 |
|
MRK-3-6 G |
6 | 50 - 80 |
|
MRK-3-7 G |
7 | 40 - 80 |
|
MRK-3-8 G |
8 | 40 - 80 |
4. Установочные размеры (мм)
4 установочных отверстия с резьбой M8 на тыльной стороне
5. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах MR-3-*G полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.| Тип |
X (мм) |
Z (мм) |
Масса (кг) |
|
MR-3-2 G |
120 | 104 | 3,90 |
|
MR-3-3 G |
170 | 154 | 5,45 |
|
MR-3-4 G |
220 | 204 | 7,00 |
|
MR-3-5 G |
270 | 254 | 8,55 |
| MR-3-6 G | 320 | 304 | 10,10 |
|
0MR-3-7 G |
370 | 354 | 11,65 |
| MR-3-8 G | 420 | 404 | 13,20 |
6. Гидравлические жидкости
Плоскостность поверхности: 0,01/100Шероховатость: Ra 0,8
Монтажная поверхность каждой секции соответствует стандарту ISO 4401-03.
-
