Характеристики
Артикул
HD5-ES/20
Расход
120 л/мин
Давление
350 бар
Гарантия
2 года

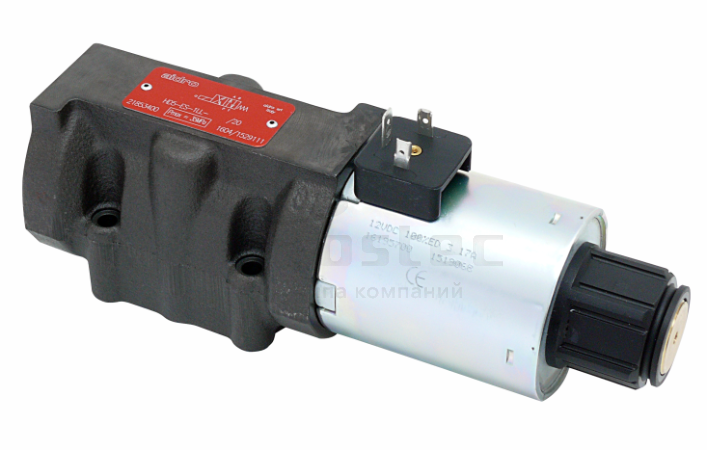

Направляющий гидрораспределитель ДУ 10 CETOP 5 с двухсторонним управлением ( исполнение 4/3 ) и схемой 0C без катушек. Позволяет установить электромагнитные катушки переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
21 979.58 ₽/шт
Варианты цен
21 979.58 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с двухсторонним управлением ( исполнение 4/3 ) и схемой 1C без катушек. Позволяет установить электромагнитные катушки переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
21 979.58 ₽/шт
Варианты цен
21 979.58 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с двухсторонним управлением ( исполнение 4/3 ) и схемой 3C без катушек. Позволяет установить электромагнитные катушки переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
21 979.58 ₽/шт
Варианты цен
21 979.58 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с двухсторонним управлением ( исполнение 4/3 ) и схемой 4C без катушек. Позволяет установить электромагнитные катушки переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
27 513.99 ₽/шт
Варианты цен
27 513.99 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с двухсторонним управлением ( исполнение 4/3 ) и схемой 8C без катушек. Позволяет установить электромагнитные катушки переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
25 718.50 ₽/шт
Варианты цен
25 718.50 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с односторонним управлением ( исполнение 4/2 ) и схемой 0LL без катушки. Позволяет установить электромагнитную катушку переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
19 847.86 ₽/шт
Варианты цен
19 847.86 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с односторонним управлением ( исполнение 4/2 ) и схемой 1LL без катушки. Позволяет установить электромагнитную катушку переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
19 847.86 ₽/шт
Варианты цен
19 847.86 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с двухсторонним управлением ( исполнение 4/2 ) и схемой 2N без катушек. Позволяет установить электромагнитные катушки переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
28 025.06 ₽/шт
Варианты цен
28 025.06 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с односторонним управлением ( исполнение 4/2 ) и схемой 8ML без катушки. Позволяет установить электромагнитную катушку переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
23 586.78 ₽/шт
Варианты цен
23 586.78 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с односторонним управлением ( исполнение 4/2 ) и схемой 0ML без катушки. Позволяет установить электромагнитную катушку переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
19 847.86 ₽/шт
Варианты цен
19 847.86 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с односторонним управлением ( исполнение 4/2 ) и схемой 3ML без катушки. Позволяет установить электромагнитную катушку переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
19 847.86 ₽/шт
Варианты цен
19 847.86 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с односторонним управлением ( исполнение 4/2 ) и схемой 1LLb без катушки. Позволяет установить электромагнитную катушку переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
19 847.86 ₽/шт
Варианты цен
19 847.86 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с односторонним управлением ( исполнение 4/2 ) и схемой 2LL без катушки. Позволяет установить электромагнитную катушку переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
19 847.86 ₽/шт
Варианты цен
19 847.86 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с односторонним управлением ( исполнение 4/2 ) и схемой 1ML без катушки. Позволяет установить электромагнитную катушку переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
19 847.86 ₽/шт
Варианты цен
19 847.86 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с двухсторонним управлением ( исполнение 4/3 ) и схемой 55C без катушек. Позволяет установить электромагнитные катушки переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
25 718.50 ₽/шт
Варианты цен
25 718.50 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с двухсторонним управлением ( исполнение 4/2 ) и схемой 1N без катушек. Позволяет установить электромагнитные катушки переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
28 025.06 ₽/шт
Варианты цен
28 025.06 ₽/шт
В корзину
Направляющий гидрораспределитель ДУ 10 CETOP 5 с односторонним управлением ( исполнение 4/2 ) и схемой 1LL без катушки. Позволяет установить электромагнитную катушку переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
25 385.63 ₽/шт
Варианты цен
25 385.63 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 10 CETOP 5 с односторонним управлением ( исполнение 4/2 ) и схемой 4ML без катушки. Позволяет установить электромагнитную катушку переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
25 385.63 ₽/шт
Варианты цен
25 385.63 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 10 CETOP 5 с двухсторонним управлением ( исполнение 4/3 ) и схемой 3C Поставляется в сборе с 2 катушками BO5.024C 24 Вольта постоянного тока (DC). Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
33 051.75 ₽/шт
Варианты цен
33 051.75 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Направляющий гидрораспределитель ДУ 10 CETOP 5 с двухсторонним управлением ( исполнение 4/3 ) и схемой 7C без катушек. Позволяет установить электромагнитные катушки переменного (AC) и постоянного (DC) тока серии BO5. Расход 120 л\мин, максимальное рабочее давление 350 бар.
Описание
25 718.50 ₽/шт
Варианты цен
25 718.50 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Показать еще
1. Описание
Клапаны HD5-ES представляют собой направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандарту ISO 4401, DIN 24340 (CETOP 05).Конструкция корпуса – 5-камерный высококачественный литой блок. Клапан может оснащаться взаимозаменяемыми металлическими электромагнитами постоянного тока, применимыми также с источником питания переменного тока с использованием встроенных мостовых выпрямителей в катушке.
В стандартных версиях поверхности корпуса клапана с покрытием никель-фосфор проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227. Предусмотрена оптимизированная защита поверхности для подвижного сектора (ISO 9227, испытания в солевом тумане в течение 520 часов).
2. Код для заказа
| (1) | (2) |
(3) |
(4) | (5) | (6) | |||||
| HDS | — | ES |
— |
|
— |
|
— |
|
/ | 20 |
(1) HD5: 4-линейный направляющий гидрораспределитель CETOP 05 – давление 32 МПа (320 бар)
(2) ES: С электрическим управлением, стандартный
(3) Тип золотника (см. 4)
– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: 2 электромагнита, золотник с пружинной возвратом в среднее положение (3 положения)
N: 2 электромагнита, фиксированный золотник (2 положения)
LL: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, крайнее положение –крайнее положение)
ML: 1 электромагнит (a), золотник с пружинным возвратом в среднее положение (2 положения, среднее положение – крайнее положение)
LM: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, крайнее положение – среднее положение)
(4) Код, зарезервированный для специальных вариантов:
b: Электромагнит b (вместо a) устанавливается только в версиях LL, ML, LM
T: Устройство плавного перемещения (см. 12 и 13)
K: Водонепроницаемые колпачки для штифта ручного управления (см. [14])
Z*: Антикоррозионное покрытия (см. 16)
DR: Дренаж камеры электромагнита (электромагнитов) (см. 15)
(5) Электрическое напряжение и катушки электромагнитов (см. 8, 9, 10)
(6) 20: Номер (порядковый) конструкции клапанов
Золотник 1 смещается в корпус клапана 7 под действием пружин и электромагнитов 2 и 3. Золотник 1, в зависимости от его формы и положения в корпусе клапана 7, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление гидравлического потока. В случае отключения электроэнергии золотник можно перемещать вручную при помощи штифтов ручного управления 9, расположенных на торцевой стороне электромагнитов и доступных посредством зажимных гаек.
3. Технические характеристики
|
Номинальный расход |
120 л/мин |
|
Макс. рекомендуемый расход |
см. 5 |
|
Номинальное давление (P, A, B) |
35 МПа (350 бар) |
|
Макс. рекомендуемое давление (порт T) |
21 МПа (210 бар) |
|
Перепады давления |
см. 6 |
|
Степень защиты согласно DIN 40050 |
IP 65 |
| Рабочий цикл |
100% |
|
Срок службы |
>107 циклов |
|
Масса 1 электромагнит 2 электромагнита |
3,9 кг 5,4 кг |
4. Идентификация золотников и промежуточные положения
5. Типовые графики
Типовые кривые Δp для клапанов HD5–ES*, с минеральным маслом при ѵ=32 мм2/с и t=50°C, в направлении потока P→A/B, A/B→T и P→T.
| Тип золотника | P-A | P-B | A-T | B-T | P-T |
| 0C | 1 | 1 | 2 | 2 | 1 |
| 1C | 1 | 1 | 2 | 2 |
— |
| 3C | 1 | 1 | 2 | 2 |
— |
| 4C | 1 | 1 | 4 | 4 | 1 |
| 55C | 1 | 1 | 1 | 2 | 2 |
| 7C | 1 | 1 | 2 | 2 |
— |
| 8C | 1 | 1 | 2 | 2 |
— |
| 1N | 1 | 1 | 2 | 3 |
— |
| 2N | 1 | 1 |
— |
— |
— |
| 0LL | 1 | 1 | 1 | 3 |
— |
| 1LL | 1 | 1 | 2 | 2 |
— |
| 1LLb | 1 | 1 | 2 | 2 |
— |
| 2ll | 1 | 1 |
— |
— |
— |
| 0ML |
— |
1 | 2 |
— |
1 |
| 1ML |
— |
1 | 2 |
— |
— |
| 3ML |
— |
1 | 2 |
— |
— |
| 4ML | 3 |
— |
— |
4 | 1 |
| 8ML |
— |
1 | 2 |
— |
— |
6. Пределы гидравлической мощности
| Тип золотника | Предел |
| 0C | 1 |
| 1C | |
| 8C | |
| 0ML | |
| 1ML | |
| 8ML | |
| 3C | 5 |
| 3ML | |
| 4C | 3 |
| 55C | 7 |
| 7C | 4 |
| 1N | 6 |
| 2N | 8 |
| 0LL | 2 |
| 1LL | 2 |
| 1LLb | 2 |
|
2LL |
8 |
|
1LLb |
3 |
7. Установочные размеры (мм)
Все клапаны HD5-ES-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и высоты клапанов.
При сборке на монтажной плите клапаны HD5-ES-* должны крепиться 4 фиксирующими болтами (винтами с головкой под торцевой ключ согласно ISO 4762) M6х40 мм (или M6х**, в зависимости от количества модулей) класса 12,9 (ISO 898), затягиваемыми с применением крутящего момента 12 Нм.
Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 5 уплотнительных колец квадратного сечения типа Quad-Ring 12,42х1,68х1,68 мм.
8. Электромагнитные катушки со стандартным электрическим соединением согласно ISO 4400 / DIN 43650, для источника постоянного тока
Стандартные клапаны типа HD5-ES-* приводятся в действие электромагнитами, питание к которым подводится непосредственно от источника напряжения постоянного тока. Электромагнитные клапаны могут поставляться без электрических катушек типа HD5-ES-*-0000, катушки типа B05-***C могут поставляться отдельно.|
Питание напрямую от источника напряжения постоянного тока |
|||
|
Напряжение |
Код клапана |
Код катушки |
Номинальный ток (A) |
|
12 B постоянного тока |
HD5-ES-*-*-012C |
B05-012C |
3,17 |
|
24 B постоянного тока |
HD5-ES-*-*-024C |
B05-024C |
1,17 |
Допустимые колебания питающего напряжения: +5%/-10%
Специальные возможные напряжения: 48 B постоянного тока, 106 B постоянного тока, 205 B постоянного тока
9. Электромагнитные катушки со стандартным электрическим соединениемсогласно ISO 4400 / DIN 43650, для источника постоянного тока
Стандартные клапаны типа HD5-ES-* могут работать от источника переменного тока при использовании катушек со встроенным двухполупериодным мостовым выпрямителем. Катушки с выпрямителем могут поставляться отдельно как B05-***A.
|
Питание напрямую от источника напряжения постоянного тока |
|||
|
Напряжение |
Код клапана |
Код катушки |
Номинальный ток (A) |
|
115 B перемен.тока / 50 (60) Гц |
HD5-ES-*-*-115A |
B05-115A |
0,40 |
|
230 B перемен.тока / 50 (60) Гц |
HD5-ES-*-*-230A |
B05-230A |
0,20 |
Допустимые колебания питающего напряжения: +5%/-10%
Специальные возможные напряжения: 48 B постоянного тока, 106 B постоянного тока, 205 B постоянного тока
10. Опции электрических соединений
Катушки типа B05-* для клапанов HD5-ES-* могут поставляться с 2-полюсными электрическими разъемами AMP Junior-Timer.Катушки с разъемами могут поставляться отдельно как B05-***CAMP.
|
Питание напрямую от источника напряжения постоянного тока |
|||
|
Напряжение |
Код клапана |
Код катушки |
Номинальный ток (A) |
|
12 B постоянного тока |
HD5-ES-*-*-012C |
B05-012C |
3,17 |
|
24 B постоянного тока |
HD5-ES-*-*-024C |
B05-024C |
1,73 |
Специальные возможные напряжения: 48 B постоянного тока, 106 B постоянного тока, 205 B постоянного тока
11. Версия N: механический фиксатор в золотнике
Электромагнитные клапаны с фиксатором, как правило, представляют собой 2-позиционные клапаны с 2 электромагнитами, без пружинного возврата, в которых золотник удерживается в предельных крайних положениях хода при помощи механического устройства. Это обеспечивает подачу питания на электромагниты посредством кратковременных импульсов тока, и золотник остается в требуемом положении, независимо от воздействующих гидродинамических или гравитационных или инерционных сил (вибраций).
12. Версия N: плавное перемещение
Электромагнитные клапаны с устройствами плавного перемещения представляют собой 2- или 3-позиционные клапаны со встроенным отверстием дросселирования неизменного сечения (ø 0,6 мм) в канале, соединяющем крайние гидравлические камеры клапана. Эффект дросселирования обеспечивает контроль времени смещения, снижая нежелательные гидравлические удары.13. Версия TR: регулируемое плавное перемещение
В клапанах версии TR отверстие неизменного сечения заменяется клапаном с регулируемым дросселем, обе- спечивающим точную и надежную настройку времени перемещения золотника. Для увеличения диаметра дросселирования (и, следовательно, времени перемещения), поверните по часовой стрелке регулировочный винт (шпонка CH 3 мм), сначала ослабив зажимную гайку (шпонка CH 10 мм).
14. Версия K: штифт ручного управления
Электромагнитные клапаны версии K оснащаются приводными штифтами ручного управления клапанов, которые обеспечивают возможность быстрого и простого управления клапанами вручную, без необходимости использования каких-либо инструментов. Привод ручного управления защищен эластичным резиновым колпачком, который устанавливается на зажимной гайке электромагнита и защищает от попадания влаги и брызг воды.
15. Версия DR: отдельный дренаж камеры электромагнита
Электромагнитные клапаны версии DR оснащаются линией дренажа камер электромагнитов. Данная версия предназначена для использования в условиях высокого противодавления в линии T, превышающего допустимое рекомендуемое максимальное давление для портов T клапана (210 бар). Расположение дополнительного дренажного порта DR соответствует стандарту ISO 4401-05 и согласовано с портом Y.
16. Антикорозионные покрытия
В стандартных клапанах HD5-ES-* используется корпус с покрытием никель-фосфор, трубки электромагнита без покрытия и катушки с обшивкой и металлическими деталями с цинковым покрытием. Для повышения устойчивости к вызывающим коррозию веществам предусмотрены различные варианты:ZT - Корпус, трубки и электромагнитные катушки с цинковым покрытием;
ZL - Корпус с оцинкованными поверхностями, с покрытием специальной краской TEMADUR 20;
- Оцинкованные электромагниты, слой цинка 8-12 мкм.
ZK - Корпус с оцинкованными поверхностями, с покрытием специальной краской TEMADUR 20;
-Трубки и металлические детали катушек электромагнитов с покрытием цинк-никель.
Пример кода для клапана с покрытием ZK: HD5-ES-1LLb-ZK-024C/20
Таблица артикульного ряда aidro и аналогов-взаимозаменяемости маркировок гидрораспределителей сторонних производителей
| aidro | REXROTH | PARKER |
DUPLOMATIC |
VICKERS |
| Гидрораспределитель HD5-ES-0C-0000/20 | ||||
| Гидрораспределитель HD5-ES-0C-012C/20 | 4WE10H5X/EG12K4/M | D3W002CNKW | DS5-S2/12N-D12K1 | DG4V-5-0C-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-0C-024C/20 | 4WE10H5X/EG24K4/M | D3W002CNJW | DS5-S2/12N-D24K1 | DG4V-5-0C-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-0C-205C/20 | 4WE10H5X/EG205K4/M | D3W002CNGW | DS5-S2/12N-D220K1 | |
| Гидрораспределитель HD5-ES-0C-230A/20 | 4WE10H5X/EW230RK4/M | D3W002CNTW | DS5-S2/12N-A230K1 | DG4V-5-0C-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-0C-110A/20 | 4WE10H5X/EW120RK4/M | D3W002CNYW | DS5-S2/12N-A110K1 | DG4V-5-0C-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-1C-0000/20 | ||||
| Гидрораспределитель HD5-ES-1C-012C/20 | 4WE10E5X/EG12K4/M | D3W001CNKW | DS5-S1/12N-D12K1 | DG4V-5-2C-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-1C-024C/20 | 4WE10E5X/EG24K4/M | D3W001CNJW | DS5-S1/12N-D24K1 | DG4V-5-2C-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-1C-205C/20 | 4WE10E5X/EG205K4/M | D3W001CNGW | DS5-S1/12N-D220K1 | |
| Гидрораспределитель HD5-ES-1C-230A/20 | 4WE10E5X/EW230RK4/M | D3W001CNTW | DS5-S1/12N-A230K1 | DG4V-5-2C-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-1C-110A/20 | 4WE10E5X/EW120RK4/M | D3W001CNYW | DS5-S1/12N-A110K1 | DG4V-5-2C-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-3C-000020 | ||||
| Гидрораспределитель HD5-ES-3C-012C/20 | 4WE10J5X/EG12K4/M | D3W004CNKW | DS5-S3/12N-D12K1 | DG4V-5-6C-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-3C-024C/20 | 4WE10J5X/EG24K4/M | D3W004CNJW | DS5-S3/12N-D24K1 | DG4V-5-6C-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-3C-205C/20 | 4WE10J5X/EG205K4/M | D3W004CNGW | DS5-S3/12N-D220K1 | |
| Гидрораспределитель HD5-ES-3C-230A/20 | 4WE10J5X/EW230RK4/M | D3W004CNTW | DS5-S3/12N-A230K1 | DG4V-5-6C-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-3C-110A/20 | 4WE10J5X/EW120RK4/M | D3W004CNYW | DS5-S3/12N-A110K1 | DG4V-5-6C-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-4C-0000/20 | ||||
| Гидрораспределитель HD5-ES-4C-012C/20 | 4WE10G5X/EG12K4/M | D3W009CNKW | DS5-S4/12N-D12K1 | DG4V-5-8C-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-4C-024C/20 | 4WE10G5X/EG24K4/M | D3W009CNJW | DS5-S4/12N-D24K1 | DG4V-5-8C-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-4C-205C/20 | 4WE10G5X/EG205K4/M | D3W009CNGW | DS5-S4/12N-D220K1 | |
| Гидрораспределитель HD5-ES-4C-230A/20 | 4WE10G5X/EW230RK4/M | D3W009CNTW | DS5-S4/12N-A230K1 | DG4V-5-8C-J-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-4C-110A/20 | 4WE10G5X/EW120RK4/M | D3W009CNYW | DS5-S4/12N-A110K1 | DG4V-5-8C-J-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-8C-0000/20 | ||||
| Гидрораспределитель HD5-ES-8C-012C/20 | 4WE10M5X/EG12K4/M | D3W006CNKW | DS5-S10/12N-D12K1 | DG4V-5-7C-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-8C-024C/20 | 4WE10M5X/EG24K4/M | D3W006CNJW | DS5-S10/12N-D24K1 | DG4V-5-7C-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-8C-205C/20 | 4WE10M5X/EG205K4/M | D3W006CNGW | DS5-S10/12N-D220K1 | |
| Гидрораспределитель HD5-ES-8C-230A/20 | 4WE10M5X/EW230RK4/M | D3W006CNTW | DS5-S10/12N-A230K1 | DG4V-5-7C-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-8C-110A/20 | 4WE10M5X/EW120RK4/M | D3W006CNYW | DS5-S10/12N-A110K1 | DG4V-5-7C-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-8C-0000/20 | ||||
| Гидрораспределитель HD5-ES-8C-012C/20 | 4WE10M5X/EG12K4/M | D3W006CNKW | DS5-S10/12N-D12K1 | DG4V-5-7C-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-8C-024C/20 | 4WE10M5X/EG24K4/M | D3W006CNJW | DS5-S10/12N-D24K1 | DG4V-5-7C-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-8C-205C/20 | 4WE10M5X/EG205K4/M | D3W006CNGW | DS5-S10/12N-D220K1 | |
| Гидрораспределитель HD5-ES-8C-230A/20 | 4WE10M5X/EW230RK4/M | D3W006CNTW | DS5-S10/12N-A230K1 | DG4V-5-7C-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-8C-110A/20 | 4WE10M5X/EW120RK4/M | D3W006CNYW | DS5-S10/12N-A110K1 | DG4V-5-7C-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-55C-0000/20 | ||||
| Гидрораспределитель HD5-ES-55C-012C/20 | 4WE10F5X/EG12K4/M | D3W014CNKW | DS5-S7/12N-D12K1 | DG4V-5-1C-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-55C-024C/20 | 4WE10F5X/EG24K4/M | D3W014CNJW | DS5-S7/12N-D24K1 | DG4V-5-1C-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-55C-205C/20 | 4WE10F5X/EG205K4/M | D3W014CNGW | DS5-S7/12N-D220K1 | |
| Гидрораспределитель HD5-ES-55C-230A/20 | 4WE10F5X/EW230RK4/M | D3W014CNTW | DS5-S7/12N-A230K1 | DG4V-5-1C-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-55C-110A/20 | 4WE10F5X/EW120RK4/M | D3W014CNYW | DS5-S7/12N-A110K1 | DG4V-5-1C-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-7C-0000/20 | ||||
| Гидрораспределитель HD5-ES-7C-012C/20 | 4WE10U5X/EG12K4/M | DS5-S6/12N-D12K1 | DG4V-5-31C-J-VM-U-G6-20-J99 | |
| Гидрораспределитель HD5-ES-7C-024C/20 | 4WE10U5X/EG24K4/M | DS5-S6/12N-D24K1 | DG4V-5-31C-J-VM-U-H6-20-J99 | |
| Гидрораспределитель HD5-ES-7C-205C/20 | 4WE10U5X/EG205K4/M | DS5-S6/12N-D220K1 | ||
| Гидрораспределитель HD5-ES-7C-230A/20 | 4WE10U5X/EW230RK4/M | DS5-S6/12N-A230K1 | DG4V-5-31C-VM-U-ED6-20-J99 | |
| Гидрораспределитель HD5-ES-7C-110A/20 | 4WE10U5X/EW120RK4/M | DS5-S6/12N-A110K1 | DG4V-5-31C-VM-U-ED6-20-J99 | |
| Гидрораспределитель HD5-ES-1N-0000/20 | ||||
| Гидрораспределитель HD5-ES-1N-012C/20 | 4WE10D5X/OFEG12K4/M | D3W020DNKW | DS5-RK/12N-D12K1 | DG4V-5-2N-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-1N-024C/20 | 4WE10D5X/OFEG24K4/M | D3W020DNJW | DS5-RK/12N-D24K1 | DG4V-5-2N-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-1N-205C/20 | 4WE10D5X/OFEG205K4/M | D3W020DNGW | DS5-RK/12N-D220K1 | |
| Гидрораспределитель HD5-ES-1N-230A/20 | 4WE10D5X/OFEW230RK4/M | D3W020DNTW | DS5-RK/12N-A230K1 | DG4V-5-2N-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-1N-110A/20 | 4WE10D5X/OFEW120RK4/M | D3W020DNYW | DS5-RK/12N-A110K1 | DG4V-5-2N-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-2N-0000/20 | ||||
| Гидрораспределитель HD5-ES-2N-012C/20 | D3W026DNKW | |||
| Гидрораспределитель HD5-ES-2N-024C/20 | D3W026DNJW | |||
| Гидрораспределитель HD5-ES-2N-205C/20 | D3W026DNGW | |||
| Гидрораспределитель HD5-ES-2N-230A/20 | D3W026DNTW | |||
| Гидрораспределитель HD5-ES-2N-110A/20 | D3W026DNYW | |||
| Гидрораспределитель HD5-ES-1LL-0000/20 | ||||
| Гидрораспределитель HD5-ES-1LL-012C/20 | 4WE10D5X/EG12K4/M | D3W020BNKW | DS5-TA/12N-D12K1 | DG4V-5-2A-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-1LL-024C/20 | 4WE10D5X/EG24K4/M | D3W020BNJW | DS5-TA/12N-D24K1 | DG4V-5-2A-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-1LL-205C/20 | 4WE10D5X/EG205K4/M | D3W020BNGW | DS5-TA/12N-D220K1 | |
| Гидрораспределитель HD5-ES-1LL-230A/20 | 4WE10D5X/EW230RK4/M | D3W020BNTW | DS5-TA/12N-A230K1 | DG4V-5-2A-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-1LL-110A/20 | 4WE10D5X/EW120RK4/M | D3W020BNYW | DS5-TA/12N-A110K1 | DG4V-5-2A-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-0LL-0000/20 | ||||
| Гидрораспределитель HD5-ES-0LL-012C/20 | 4WE10C5X/EG12K4/M | D3W030BNKW | DS5-TA02/12N-D12K1 | DG4V-5-0A-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-0LL-024C/20 | 4WE10C5X/EG24K4/M | D3W030BNJW | DS5-TA02/12N-D24K1 | DG4V-5-0A-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-0LL-205C/20 | 4WE10C5X/EG205K4/M | D3W030BNGW | DS5-TA02/12N-D220K1 | |
| Гидрораспределитель HD5-ES-0LL-230A/20 | 4WE10C5X/EW230RK4/M | D3W030BNTW | DS5-TA02/12N-A230K1 | DG4V-5-0A-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-0LL-110A/20 | 4WE10C5X/EW120RK4/M | D3W030BNYW | DS5-TA02/12N-A110K1 | DG4V-5-0A-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-2LL-0000/20 | ||||
| Гидрораспределитель HD5-ES-2LL-012C/20 | 4WE10A5X/EG12K4/M | DS5-TA23/12N-D12K1 | DG4V-5-22A-J-VM-U-G6-20-J99 | |
| Гидрораспределитель HD5-ES-2LL-024C/20 | 4WE10A5X/EG24K4/M | DS5-TA23/12N-D24K1 | DG4V-5-22A-J-VM-U-H6-20-J99 | |
| Гидрораспределитель HD5-ES-2LL-205C/20 | 4WE10A5X/EG205K4/M | DS5-TA23/12N-D220K1 | ||
| Гидрораспределитель HD5-ES-2LL-230A/20 | 4WE10A5X/EW230RK4/M | DS5-TA23/12N-A230K1 | DG4V-5-0A-VM-U-ED6-20-J99 | |
| Гидрораспределитель HD5-ES-2LL-110A/20 | 4WE10A5X/EW120RK4/M | DS5-TA23/12N-A110K1 | DG4V-5-0A-VM-U-EK6-20-J99 | |
| Гидрораспределитель HD5-ES-8ML-0000/20 | ||||
| Гидрораспределитель HD5-ES-8ML-012C/20 | 4WE10MA5X/EG12K4/M | D3W006ENKW | DG4V-5-7B-J-VM-U-G6-20-J99 | |
| Гидрораспределитель HD5-ES-8ML-024C/20 | 4WE10MA5X/EG24K4/M | D3W006ENJW | DG4V-5-7B-J-VM-U-H6-20-J99 | |
| Гидрораспределитель HD5-ES-8ML-205C/20 | 4WE10MA5X/EG205K4/M | D3W006ENGW | ||
| Гидрораспределитель HD5-ES-8ML-230/20 | 4WE10MA5X/EW230RK4/M | D3W006ENTW | DG4V-5-7B-VM-U-ED6-20-J99 | |
| Гидрораспределитель HD5-ES-8ML-110/20 | 4WE10MA5X/EW120RK4/M | D3W006ENYW | DG4V-5-7B-VM-U-EK6-20-J99 | |
| Гидрораспределитель HD5-ES-3ML-0000/20 | ||||
| Гидрораспределитель HD5-ES-3ML-012C/20 | 4WE10JA5X/EG12K4/M | D3W004ENKW | DS5-SA3/12N-D12K1 | DG4V-5-6B-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-3ML-024C/20 | 4WE10JA5X/EG24K4/M | D3W004ENJW | DS5-SA3/12N-D24K1 | DG4V-5-6B-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-3ML-205C/20 | 4WE10JA5X/EG205K4/M | D3W004ENGW | DS5-SA3/12N-D220K1 | |
| Гидрораспределитель HD5-ES-3ML-230A/20 | 4WE10JA5X/EW230RK4/M | D3W004ENTW | DS5-SA3/12N-A230K1 | DG4V-5-6B-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-3ML-110A/20 | 4WE10JA5X/EW120RK4/M | D3W004ENYW | DS5-SA3/12N-A110K1 | DG4V-5-6B-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-4ML-0000/20 | ||||
| Гидрораспределитель HD5-ES-4ML-012C/20 | 4WE10GA5X/EG12K4/M | D3W009ENKW | DS5-SA4/12N-D12K1 | DG4V-5-8B-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-4ML-024C/20 | 4WE10GA5X/EG24K4/M | D3W009ENJW | DS5-SA4/12N-D24K1 | DG4V-5-8B-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-4ML-205C/20 | 4WE10GA5X/EG205K4/M | D3W009ENGW | DS5-SA4/12N-D220K1 | |
| Гидрораспределитель HD5-ES-4ML-230A/20 | 4WE10GA5X/EW230RK4/M | D3W009ENTW | DS5-SA4/12N-A230K1 | DG4V-5-8B-J-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-4ML-110A/20 | 4WE10GA5X/EW120RK4/M | D3W009ENYW | DS5-SA4/12N-A110K1 | DG4V-5-8B-J-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-1ML-0000/20 | ||||
| Гидрораспределитель HD5-ES-1ML-012C/20 | 4WE10RA5X/EG12K4/M | D3W001ENKW | DS5-SA1/12N-D12K1 | DG4V-5-2B-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-1ML-024C/20 | 4WE10RA5X/EG24K4/M | D3W001ENJW | DS5-SA1/12N-D24K1 | DG4V-5-2B-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-1ML-205C/20 | 4WE10RA5X/EG205K4/M | D3W001ENGW | DS5-SA1/12N-D220K1 | |
| Гидрораспределитель HD5-ES-1ML-230A/20 | 4WE10RA5X/EW230RK4/M | D3W001ENTW | DS5-SA1/12N-A230K1 | DG4V-5-2B-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-1ML-110A/20 | 4WE10RA5X/EW120RK4/M | D3W001ENYW | DS5-SA1/12N-A110K1 | DG4V-5-2B-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-0ML-0000/20 | ||||
| Гидрораспределитель HD5-ES-0ML-012C/20 | 4WE10HA5X/EG12K4/M | D3W002ENKW | DS5-SA2/12N-D12K1 | DG4V-5-0B-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-0ML-024C/20 | 4WE10HA5X/EG24K4/M | D3W002ENJW | DS5-SA2/12N-D24K1 | DG4V-5-0B-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-0ML-205C/20 | 4WE10HA5X/EG205K4/M | D3W002ENGW | DS5-SA2/12N-D220K1 | |
| Гидрораспределитель HD5-ES-0ML-230A/20 | 4WE10HA5X/EW230RK4/M | D3W002ENTW | DS5-SA2/12N-A230K1 | DG4V-5-0B-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-0ML-110A/20 | 4WE10HA5X/EW120RK4/M | D3W002ENYW | DS5-SA2/12N-A110K1 | DG4V-5-0B-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-1LLB-0000/20 | ||||
| Гидрораспределитель HD5-ES-1LLB-012C/20 | 4WE10Y5X/EG12K4/M | D3W020HNKW | DS5-TB/12N-D12K1 | DG4V-5-2AL-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-1LLB-024C/20 | 4WE10Y5X/EG24K4/M | D3W020HNJW | DS5-TB/12N-D24K1 | DG4V-5-2AL-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-1LLB-205C/20 | 4WE10Y5X/EG205K4/M | D3W020HNGW | DS5-TB/12N-D220K1 | |
| Гидрораспределитель HD5-ES-1LLB-230A/20 | 4WE10Y5X/EW230RK4/M | D3W020HNTW | DS5-TB/12N-A230K1 | DG4V-5-2AL-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-1LLB-110A/20 | 4WE10Y5X/EW120RK4/M | D3W020HNYW | DS5-TB/12N-A110K1 | DG4V-5-2AL-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-4MLB-0000/20 | ||||
| Гидрораспределитель HD5-ES-4MLB-012C/20 | 4WE10GB5X/EG12K4/M | D3W009KNKW | DS5-SB4/12N-D12K1 | DG4V-5-2AL-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-4MLB-024C/20 | 4WE10GB5X/EG24K4/M | D3W009KNJW | DS5-SB4/12N-D24K1 | DG4V-5-2AL-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-4MLB-205C/20 | 4WE10GB5X/EG205K4/M | D3W009KNGW | DS5-SB4/12N-D220K1 | |
| Гидрораспределитель HD5-ES-4MLB-230A/20 | 4WE10GB5X/EW230RK4/M | D3W009KNTW | DS5-SB4/12N-A230K1 | DG4V-5-2AL-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-4MLB-110A/20 | 4WE10GB5X/EW120RK4/M | D3W009KNYW | DS5-SB4/12N-A110K1 | DG4V-5-2AL-VM-U-EK6-20-J99 |
| Гидрораспределитель HD5-ES-0MLB-0000/20 | ||||
| Гидрораспределитель HD5-ES-0MLB-012C/20 | 4WE10HB5X/EG12K4/M | D3W002KNKW | DS5-SB2/12N-D12K1 | DG4V-5-8BL-J-VM-U-G6-20-J99 |
| Гидрораспределитель HD5-ES-0MLB-024C/20 | 4WE10HB5X/EG24K4/M | D3W002KNJW | DS5-SB2/12N-D24K1 | DG4V-5-8BL-J-VM-U-H6-20-J99 |
| Гидрораспределитель HD5-ES-0MLB-205C/20 | 4WE10HB5X/EG205K4/M | D3W002KNGW | DS5-SB2/12N-D220K1 | |
| Гидрораспределитель HD5-ES-4MLB-230A/20 | 4WE10HB5X/EW230RK4/M | D3W002KNTW | DS5-SB2/12N-A230K1 | DG4V-5-8BL-J-VM-U-ED6-20-J99 |
| Гидрораспределитель HD5-ES-0MLB-110A/20 | 4WE10HB5X/EW120RK4/M | D3W002KNYW | DS5-SB2/12N-A110K1 | DG4V-5-8BL-J-VM-U-EK6-20-J99 |
Ваша выгода - наш приоритет!
Ценовая привлекательность
Вы можете купить Гидрораспределители Cetop 5 c электромагнитным управлением 120 л/мин, серии HD5-ES/20 -, которые не уступают популярным аналогам, в большинстве случаев выгоднее продукции немецких и японских производителей.
Отсутствие маркетинговой наценки
В стоимость наших комплектующих не заложена маркетинговая наценка за бренд, составляющая порядка 30-40% от стоимости.
99,9% гарантия от брака
Качественное оборудование на производстве и дорогостоящее испытательное оборудование, позволяет почти полностью исключить попадание бракованных изделий.
