Характеристики
Артикул
EVC-34
Расход
40 л/мин
Давление
250 бар
Гарантия
2 года

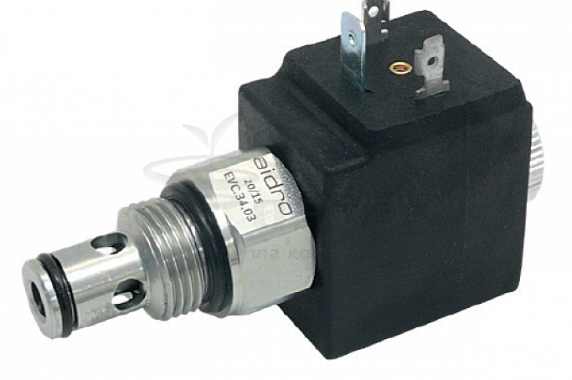

Встраиваемый 2-линейный электромагнитный тарельчатый клапан. НЗ, 3/4" - 16UNF, 12,7 мм, 40л/мин, 250бар
Описание
4 875.39 ₽/шт
Варианты цен
4 875.39 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
2-линейный клапан, нормально закрытый, тарельчатого типа. Это базовый клапан без устройства ручного управления и фильтра. Такая конструкция позволяет использовать клапан со стандартными катушками для переменного и для постоянного тока, без необходимости использования специальных соединителей со встроенными выпрямителями.2. Код для заказа
| (1) | (2) |
(3) |
|
(4) |
(5) | (6) | |||
| EV | С |
— |
34 |
— |
|
— |
|
— |
(1) EV: Встраиваемый направляющий электромагнитный клапан
(2) C: Клапан с сердечником ø13 мм (см. 4), 2-линейный,
2-позиционный, тарельчатого типа, нормально закрытый,с однонаправленным потоком
(3) 34: ¾”- 16 UNF ø12,7 мм – см. A
(4) Электрическое напряжение и электромагнитные катушки
(см. 3, см. 7):
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного
переменного тока (RAC)
230/50: Катушки для 230 В переменного тока/50 Гц
(5) Опции соединений катушек (см. 3):
Без обозначения: Стандартное соединение ISO 4400 / DIN 43650/A
C: Разделанные выводы
A: AMP Junior
(6) Опции соединителей ISO 4400 / DIN 43650/A:
B9: Стандартный соединитель черного цвета PG9
D9: Соединитель черного цвета с диодом PG9
ES: Энергосберегающий соединитель со светодиодом
R*: Мостовой выпрямитель
L*: Светодиод
V*: Светодиод + варистор
Тарелка 4 приводится в действие и удерживается в нормально закрытом положении в седле 5 посредством управления. Когда к электромагниту 6 подводится питание, подвижный якорь 7 и управляющий штифт 8 смещаются, и тарелка, разбалансированная под действием давления, открывается, пропуская поток от 2 до 1
3. Технические характеристики
|
Макс. номинальное давление |
25 МПа (250 бар) |
Электрические характеристики Данные электромагнитные клапаны, как правило, оснащаются катушками типа C30, питание к которым подводится от источника постоянного или переменного тока. Катушки типа C30-***C работают от источника питания постоянного тока V***DC. Катушки типа C30-***R работают от источника питания выпрямленного переменного тока (RAC) V***AC, посредством двухполупериодного мостового выпрямителя, встроенного в соединитель. Питание к электромагнитным клапанам типа EVC.34 может также подводиться напрямую от источника питания переменного тока V***AC при использовании специальных катушек C30-***/50 или C30-***/60. (*) Осторожно: При работе с переменным током скачок тока может превышать номинальное значение удержания в 3-4 раза. Катушки типа C30 как правило, используются с соединителями ISO 4400 / DIN 43650/A. Информацию о катушках с другим соединением с источником питания см. в таблице C30/36. |
|
Номинальный расход |
32 л/мин |
|
|
Макс. рекомендуемый расход |
40 л/мин |
|
| Размеры и установка |
см. 4 |
|
|
Рабочий цикл |
ED 100% |
|
|
Масса (без катушки) |
0,120 кг |
4. Установочные размеры (мм)
Клапаны EV*.34 устанавливаются в седло ¾”-16 UNF ø12,7 мм. Проверьте соответствующее состояние и расположение уплотнений, затем заверните клапан в камеру и зафиксируйте путем затяжки шестигранника под ключ 24 мм с крутящим моментом приблизительно 45 Нм.
5. Типовые графики
(измерено при ѵ = 46 сСт и 40°C)
6. Соединители
Стандартные катушки совместимы с соединителями KA-132; для некоторых функций (R* = Мостовой выпрямитель; L* = Светодиод и т.д.) следует указывать напряжение:1 = 12 B – 24 B 2 = 115 B 3 = 230 B
Энергосберегающие соединители (опции ES) уменьшает потребление тока до уровня менее 50% номинального тока и значительно снижает нагрев катушек.
7. Катушки типа C30 (ø13 мм – 18 Вт: 35 ВА)
| Катушка |
Напряжение постоянного/ выпрямленного переменного тока |
Номинальный ток (А) |
Сопротивление при 20 °C (0м) |
Номинальная мощность (ВТ) | Класс изоляции |
|
C30-012C |
V 12 DC |
1,55 | 7,7 | 18,6 | F |
|
C30-024C |
V 24 DC |
0,8 | 31 | 19 | |
|
C30-024R |
V 24 RAC |
0,85 | 27 | 18,3 | |
|
C30-048C |
V 48 DC |
0,4 | 116 | 19 | |
|
C30-048R |
V 48 RAC |
0,4 | 106 | 17,3 | |
|
C30-110R |
V 110-115 RAC |
0,16 | 600 | 16 | |
|
C30-220R |
V 220-230 RAC |
0,08 | 2500 | 16 | |
|
|
AC | (*) | (VA) (*) |
|
|
|
C30-024/50 |
24V 50 Hz |
0,9 | 5,3 | 35 |
F |
|
C30-110/50 |
110-115V 50 Hz |
0,2 | 108 | ||
|
C30-230/50 |
220-230V 50 Hz |
0,1 | 438 | ||
|
C30-110/60 |
110-115V 60 Hz |
0,3 | 92 | ||
|
C30-220/60 |
220-230V 60 Hz |
0,15 | 375 |
