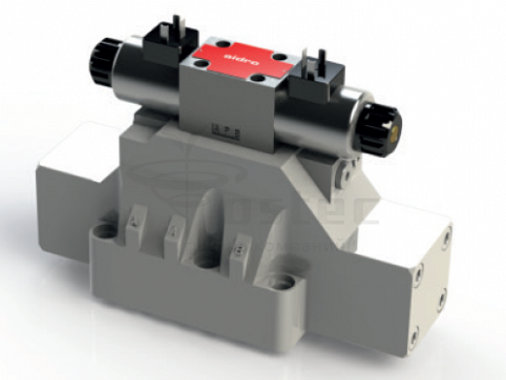

![](/upload/iblock/8ab/jsffyx5b7trd3vps3tdn4aluhaeawwf7.png)
Характеристики
Артикул
HD-8-*
Расход
600 л/мин
Давление
320 бар
Гарантия
2 года
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 4C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внешнее
Описание
142 001.89 ₽/шт
Варианты цен
142 001.89 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 8C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внешнее
Описание
130 906.76 ₽/шт
Варианты цен
130 906.76 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 3C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внешнее
Описание
121 541.39 ₽/шт
Варианты цен
121 541.39 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 18C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внутреннее
Описание
121 541.39 ₽/шт
Варианты цен
121 541.39 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 1MLb, с катушкой 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внутренний, управление внутреннее
Описание
119 997.86 ₽/шт
Варианты цен
119 997.86 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 0LL, с катушкой 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешнее, управление внешнее
Описание
119 997.86 ₽/шт
Варианты цен
119 997.86 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 76C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внутреннее
Описание
130 906.76 ₽/шт
Варианты цен
130 906.76 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 3C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внутренний, управление внутреннее
Описание
121 541.39 ₽/шт
Варианты цен
121 541.39 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 1MLb, с катушкой 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внешнее
Описание
119 997.86 ₽/шт
Варианты цен
119 997.86 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 56C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внутренний, управление внутреннее
Описание
130 906.76 ₽/шт
Варианты цен
130 906.76 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 56C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внутреннее
Описание
130 906.76 ₽/шт
Варианты цен
130 906.76 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 3SC, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внешнее
Описание
127 522.98 ₽/шт
Варианты цен
127 522.98 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределитель с электромагнитным управлением серии HD8-ES CETOP 8 схема №1SC, внешний подвод, внешний слив, 24VDC
Описание
127 522.98 ₽/шт
Варианты цен
127 522.98 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 77C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внутреннее
Описание
130 906.76 ₽/шт
Варианты цен
130 906.76 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 38C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внешнее
Описание
121 541.39 ₽/шт
Варианты цен
121 541.39 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 1LL, с катушкой 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внутреннее
Описание
119 997.86 ₽/шт
Варианты цен
119 997.86 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 1N, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внутреннее
Описание
121 541.39 ₽/шт
Варианты цен
121 541.39 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 65C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внешнее
Описание
130 906.76 ₽/шт
Варианты цен
130 906.76 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 0N, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внутренний, управление внутреннее
Описание
121 541.39 ₽/шт
Варианты цен
121 541.39 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Гидрораспределители представляют собой основной золотниковый распределитель + установленный на него пилотный клапан. При заказе указывается схема золотника именно основного клапана. Монтажная поверхность выполнена в соответствии со стандартом ISO 4401-08 (CETOP 8). Схема золотника 19C, с катушками 24В. 600 л/мин, 320 бар, слив масла с пилотного клапана внешний, управление внутреннее
Описание
121 541.39 ₽/шт
Варианты цен
121 541.39 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
Клапаны HD8-ES представляют собой направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандарту ISO 4401-08, DIN 24340 (CETOP 08 – NG25).Корпус изготовлен из высококачественного литого блока. Пилотный клапан CETOP 03 может оснащаться взаимозаменяемыми металлическими электромагнитами постоянного тока, применимыми также с источником питания переменного тока с использованием встроенных мостовых выпрямителей в катушке.
В стандартных версиях клапан поставляется с корпусом с покрытием никель-фосфор.
2. Код для заказа
(1) | (2) |
|
(3) | (4) | (5) |
(6) |
(7) |
||||
HD8 | — |
|
— |
/ |
— |
/ | 40 |
(1) HD8: 4-линейный направляющий гидрораспределитель CETOP 07 – Давление 32 МПа (320 бар)
(2) ES: С электрическим управлением, стандартный
HH: С гидравлическим управлением (основной корпус)
(3) Тип золотника:
– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: 2 электромагнита, золотник с пружинным возвратом в сред- нее положение (3 положения)
N: 2 электромагнита, фиксированный золотник (2 положения)
LL: 1 электромагнит (a), золотник с пружинным/гидравлическим возвратом (2 положения, крайнее положение – крайнее положение)
ML: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, среднее положение – крайнее положение)
LM: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, крайнее положение – среднее положение)
b: Только для версий LL, ML, LM, см. также функциональные символы
(4) Код, зарезервированный для опций и вариантов:
C: Регулируемые пределы хода главного золотника
D: Клапан с двухконтурной регулировкой потока для настройки скорости перемещения
G: Регулируемые пределы и регулируемая скорость перемещения
P: Обратный клапан, встроенный в порт P клапана
(5) Схема управления и слива:
Без обозначения: Внутреннее управление и внешний слив (стандарт)
I: Внутреннее управление и внутренний слив
E: Внешнее управление и внешний слив
(6) Электрическое напряжение и электромагнитные катушки:
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
115A: Катушки для 110 переменного тока /50 Гц – 115 переменного тока /60 Гц
230A: Катушки для 220 переменного тока /50 Гц – 230 переменного тока /60 Гц См. также электрические характеристики
(7) Номер (порядковый) конструкции клапанов
![1.png](/upload/medialibrary/aa3/njtpdahbpl5y4hg2fuwuc11twja64t9y.png)
![2.png](/upload/medialibrary/236/a6ufph8pnb7walln1ue3zxoqziqsfm1d.png)
В состав электромагнитных клапанов HD8-ES с гидравлическим управлением входит электромагнитный направляющий гидрораспределитель HD3-ES (см. спецификацию клапана HD3-ES), который приводит в действие 4-линейный гидрораспределитель с гидравлическим управлением с соединительной поверхностью согласно стандартам CETOP. Предусмотрены различные конфигурации клапанов и типы золотников. Можно использовать внутренние или внешние соединения управления и слива путем установки или извлечения соответствующих резьбовых заглушек, расположенных в главном направляющем регулирующем клапане. Имеется широкий выбор конфигураций и различных положений золотников электромагнитных направляющих гидрораспределителей с гидравлическим управлением: – 4-линейный, 3-позиционный направляющий гидрораспределитель с двумя электромагнитами, с установкой золотника в среднее положение при помощи центрирующих пружин; – 4-линейный, 2-позиционный направляющий гидрораспределитель с одним электромагнитом, с установкой золот-ника в среднее положение гидравлически посредством клапана управления и механически (даже при отсутствии давления) посредством возвратной пружины главной стадии; – 4-линейный, 2-позиционный направляющий клапан с двумя электромагнитами с механическим фиксатором положений перемещаемого управляющего золотника, когда на электромагниты не подводится питание. Основная обработка: никель-фосфорное покрытие корпуса клапана, оцинкованные поверхности электромагнитов.
3. Технические характеристики:
Макс. рекомендуемый расход (с пружиной установки в среднее положение) |
400 л/мин |
Макс. рекомендуемый расход (с гидравлической установкой в среднее положение или гидравлическим возвратом) |
600 л/мин |
Макс. давление в портах P, A, B |
32 МПа (320 бар) |
Макс. давление в порте T (внутренний слив) |
16 МПа (160 бар) |
Макс. давление в порте T (внешний слив) |
25 МПа (250 бар) |
Давление управления, минимальное |
0,5 МПа (5 бар) |
Давление управления, максимальное рекомендуемое |
20 МПа (200 бар) |
Масса: HD8-ES HD8-HH |
прибл. 15,50 кг прибл. 14,00 кг |
4. Типовые графики
![Типовые графики.png](/upload/medialibrary/194/d5vl9c6twtfvy0h5abatuhgwezcqd3yz.png)
Тип золотника | Положение золотника |
Соединения |
||||
P-A | P-B | A-T | B-T | P-T | ||
Кривые на графике | ||||||
1C | Под напряжением | 1 | 1 | 2 | 3 |
|
0С |
Без напряжения |
|
|
|
6* | |
Под напряжением |
2 | 2 | 1 | 2 |
|
|
3С |
Без напряжения |
|
4° | 4° |
|
|
Под напряжением |
1 | 1 | 1 | 2 | ||
4С |
Без напряжения |
|
|
5 | ||
Под напряжением |
6 | 6 | 3 | 4 |
|
|
67С |
Без напряжения |
4 |
|
|
|
|
Под напряжением |
1 | 2 | 2 | 3 | ||
77С |
Без напряжения |
4 |
|
|||
Под напряжением | 1 | 1 | 2 | 2 | ||
55С |
Без напряжения |
5° | ||||
Под напряжением |
6 | 6 | 3 | 4 | ||
56С |
Без напряжения |
|
|
|
|
5° |
Под напряжением |
6 | 6 | 4 | 3 | ||
3SC |
Под напряжением |
1 | 1 | 2 | 3 | |
8C |
Без напряжения |
4° |
4° | |||
Под напряжением |
2 | 2 | 2 | 3 | ||
76C |
Без напряжения |
3 | ||||
Под напряжением |
1 | 1 | 1 | 3 | ||
65C |
Без напряжения |
4 | ||||
Под напряжением |
2 | 1 | 2 | 3 | ||
1LL,OLL,1ML |
Без напряжения |
1 | 3 | |||
Под напряжением |
1 | 2 | ||||
1N,ON |
Под напряжением |
1 | 1 | 2 | 3 |
5. Установочные размеры (мм)
![Установочные размеры.png](/upload/medialibrary/b3b/f091fb00li9ubj7vu4zevjtzgfwvbvtz.png)
![Установочные размеры2.png](/upload/medialibrary/882/l3bxrj38kqpwlqmg37h8tgc0w7zz7hue.png)
1. Установочная поверхность с кольцевыми уплотнениями
2. Ручная регулировка
3. Пространство, необходимое для демонтажа катушки
4. Электрический соединитель (поставляется по отдельн. заказу)
5. Пространство, необходимое для демонтажа соединителя
Крепления для одного клапана: |
6 болтов M12х60* |
Момент затяжки болта: |
60 Нм – болты A 8.8; 1155 Нм – болты A.12.9 |
Резьба установочных отверстий: |
M12х20 |
Уплотнительные кольца: |
4 уплотнительных кольца типа 29,82 х 2,62 2 уплотнительных кольца типа 20,24 х 2,62 |
6. Идентификация золотников и промежуточные положения
7. Тип управления
Управление посредством электромагнитов: HD8-ESКлапан поставляется в комплекте с пилотным клапаном HD3-ES.
![тип управления.png](/upload/medialibrary/a97/9ntmvmd2rkj4t0d63n38oqaoa9nfqx59.png)
Гидравлическое управление: HD8-HH
Клапан поставляется как основной корпус.
Соединения X и Y используются для гидравлического управления клапаном.
![тип управления1.png](/upload/medialibrary/2a9/hmatov96hubfkcadjd58qvw8r85ubi2c.png)
8. Средства регулировки
Контроль положения главного золотника: CПредусмотрена возможность интегрирования специальных средств регулировки в головке клапана с гидравлическим управлением для регулировки максимального хода золотника. Такое исполнение позволяет регулировать расход из насоса в привод и из привода к сливу, обеспечивая двойную гибкую регулировку привода. Добавьте букву «C» к идентификационному коду, чтобы заказать данное устройство.
![средства регул.png](/upload/medialibrary/01b/woc6wu9xh711e8mi8u46ph596fqbcmvj.png)
Контроль скорости перемещения главного золотника: D
Путем установки клапана двухконтурной регулировки потока между пилотным клапаном и клапаном гидравлического управления можно регулировать расход и за счет этого изменять скорость перемещения. Добавьте букву «D» к идентификационному коду, чтобы заказать данное устройство.
![средства регул2.png](/upload/medialibrary/05f/bnuv0a55fgu7ejvx9ca8lqbq5ovg44i9.png)
Контроль положения и скорости главного золотника: G
Можно заказать клапан, оснащенный и устройством регулировки хода золотника, и устройством регулировки скорости потока управления. Добавьте букву «G» к идентификационному коду, чтобы заказать данное устройство.
![средства регул3.png](/upload/medialibrary/df9/pwvii7frzstmsj372400glwn2p6bajfe.png)
9. Специльная конфигурация
Электромагнитные клапаны со специальными золотникамиПомимо стандартных конфигураций (см. с. 2 и 3), по запросу мы разрабатываем схемы соединений со специальными золотниками для широкого спектра применений: обращайтесь в наше отдел технической поддержки за информацией об идентификации, возможности реализации и рабочих пределах.
![специальная конфигурация.png](/upload/medialibrary/7d5/7rm72qoqjwydmpfp3anhspoozuu29wb2.png)
Обратный клапан, интегрируемый в линию P: P
По запросу клапан HD8 поставляется с обратным клапаном, интегрированным в линию P. Такое исполнение оптимально подходит для достижения требуемого давления управления, когда линия P главного гидрораспределителя, в его исходном положении, соединяется с сливом T. Давление открытия составляет 5 бар. Добавьте букву «P» к идентификационному коду, чтобы заказать такую конфигурацию.
![специальная конфигурация2.png](/upload/medialibrary/2b9/i9tbt4phlts7d2wg58zvqir88mm0w3uc.png)
10. Управление и слив
Клапаны HD7 могут поставляться с управлением и сливом, и внутренним, и внешним. Версия с внешним сливом позволяетдостигать более высокого противодавления на сливе.
Тип клапана | узел заглушки | ||
X | Y | ||
HD8-ES-**/* |
Внутреннее управление и внешний слив |
нет | да |
HD8-ES-**/*L |
Внутреннее управление и внутренний слив |
нет | нет |
HD8-ES-**/*E |
Внешнее управление и внешний слив |
да | да |
HD8-ES-**/*EL |
Внешнее управление и внутренний слив |
да | нет |
![управление и слив.png](/upload/medialibrary/644/zjixhkditgb56hstt28yxcaqcfov143g.png)
X: Заглушка 1/16 NPT для внешнего управления
Y: Заглушка M6х8 для внешнего слива
