Характеристики
Артикул
VMF
Расход
240 л/мин
Давление
400 бар
Гарантия
2 года

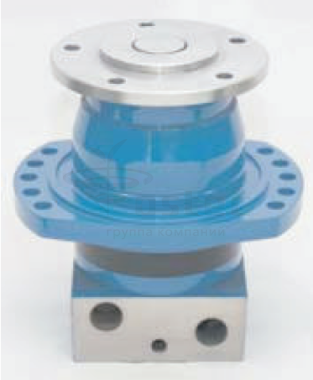

Гидромотор серии VMF усиленный, 499,6 см³/об, порты сбоку G1"
Описание
311 015.97 ₽/шт
Варианты цен
311 015.97 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
| VMF | 1 | 2 | 3 | 4 |
Код заказа
|
Поз. 1 |
315 | 400 | 500 | 630 | 800 | |||
| Код рабочего объема | 314,5 см3/об |
400,9 см3/об |
499,8 см3/об |
629,1 см3/об |
801,8 см3/об |
|||
| Поз. 2 | 2 | 4 | ||||||
| Отверстия |
боковые отверстия, 2xG1, G1/4, резьба BSP, ISO 228 |
боковые отверстия, 2x1 5/16 – 12 UN, уплотнительное кольцо, 9/16 – 18 UNF |
||||||
|
|
||||||||
|
Поз. 3 |
Особые характеристики |
|||||||
|
|
||||||||
|
Поз. 4 |
Без кода |
|||||||
|
Модель |
Указывается заводом |
|||||||
Гидромоторы в стандартном исполнении покрыты фосфатом марганца
Размеры и установочные характеристики
Внимание: всегда следует использовать линию слива.
Стандартное вращение
Вид с торца вала
Отверстие A под давлением — по час. стрелке
Отверстие B под давлением — против часовой стрелки
Вращение в обратном направлении
Вид с торца вала
Отверстие A под давлением — против часовой стрелки
Отверстие B под давлением — по час. стрелке
| Тип |
L мм |
L1 мм |
L2 мм |
|
VMF 315 |
286,5 | 25,5 | 109,5 |
|
VMF 400 |
293,5 | 32,5 | 116,5 |
|
VMF 500 |
301,5 | 40,5 | 124,5 |
|
VMF 630 |
312 | 51 | 135 |
|
VMF 800 |
326 | 65 | 149 |
| Тип | ||
|
|
2 | 4 |
| P (A,B ) | 2xG1 | 2x1-5/16-12 UN |
| T | G 1/4 | 9/16-18 UNF |
Технические характеристики
| Тип |
TMF 315 |
TMF 400 |
TMF 500 |
TMF 630 |
TMF 800 |
||
|
Рабочий объём (см3/об.) |
314,5 | 400,9 | 499,6 |
629,1 |
801,8 | ||
|
Макс. частота вращения (об/мин) |
непр. | 636 | 500 | 400 | 315 | 215 | |
|
прер.* |
736 | 600 | 480 | 380 | 300 | ||
|
Макс. крутящий момент (даН.м) |
непр. |
115 | 144 | 180 | 227 | 259 | |
|
прер.* |
160 | 200 | 260 | 310 | 340 | ||
|
макс.** |
180 | 230 | 288 | 360 | 402 | ||
|
Макс. мощность (кВт) |
непр. |
67 | 67 | 67 | 67 | 67 | |
|
прер.* |
122 | 122 | 122 | 122 | 122 | ||
|
Макс. перепад давления (бар) |
непр. | 250 | 250 | 250 | 250 | 225 | |
| прер. * | 350 | 350 | 350 | 350 | 350 | ||
| макс.** | 400 | 400 | 400 | 400 | 400 | ||
|
Макс. расход масла (л/мин) |
непр. | 200 | 200 | 200 | 200 | 200 | |
| прер.* | 240 | 240 | 240 | 240 | 240 | ||
|
Макс. давление на входе (бар) |
непр. | 270 | 270 | 270 | 270 | 270 | |
|
прер. * |
370 | 370 | 370 | 370 | 370 | ||
|
макс.** |
420 | 420 | 420 | 420 | 420 | ||
|
Макс. обратное давление с линией слива (бар) |
непр. | 140 | 140 | 140 | 140 | 140 | |
|
прер.* |
175 | 175 | 175 | 175 | 175 | ||
|
макс.** |
210 | 210 | 210 | 210 | 210 | ||
|
Макс. начальное давление с ненагруженным валом (бар) |
5 | 5 | 5 | 5 | 5 | ||
|
Мин. начальный крутящий момент (даН.м) |
при макс. непрерывном падении давления |
92 | 115 | 144 | 180 | 205 | |
| Мин. число оборотов***, (об/мин) | 5 | 5 | 5 | 5 | 5 | ||
| Вес средн. (кг) | 46 | 47,2 | 48,5 | 50 | 51,5 | ||
* Работа с перерывами: допустимые значения могут возникать не более чем в 10% случаев ежеминутно.
** Максимальная нагрузка: допустимые значения могут возникать не более чем в 1% случаев ежеминутно.
*** На предмет частоты вращения на 5 об/мин ниже заданной обращаться к производителю или региональному менеджеру.
1) Прерывистая частота вращения и прерывистое давление не должны возникать одновременно.
2) Рекомендуемая фильтрация согласно степени чистоты ISO 20/16. Номинальная фильтрация 25 микрон или лучше.
3) Рекомендуется использовать высококачественное, антифрикционное минеральное гидравлическое масло, HLP (DIN51524) или HM (ISO 6743/4). При использовании синтетических жидкостей обращаться к производителю для получения информации об альтернативных материалах уплотнения.
4) Рекомендуемая минимальная вязкость масла 13 мм2/с при 50°С.
5) Рекомендуемая максимальная рабочая температура системы составляет 82°C
6) Для обеспечения оптимальной продолжительности срока службы моторного масла заполнить систему жидкостью перед подачей нагрузки и оставить поработать при умеренной нагрузке и оборотах в течение 10—15 минут.
Гидромоторы серии VMF – силовые агрегаты героторного принципа устройства. Конструкционная схема включает:
- Дисковый клапан, поддерживающий рабочий гидравлический баланс.
- Конические опорные роликовые подшипники.
Благодаря точности исполнения потери энергии на преодоление силы трения и поперечные вибрации вала имеют минимальные значения. Агрегат имеет высокие пусковые характеристики, что позволяет использовать в мобильном или стационарном оборудовании, предусматривающем частые переключения режимов, остановки и пуски, высокое давление в системе. Подключение к трубопроводу гидравлической магистрали осуществляется через боковые отверстия в корпусе. Модели различаются с учетом их стандартных размерных параметров, вида резьбы и уплотнения. Серийно выпускаемые гидромоторы проходят испытания на заводских стендах и сертификация.
