1. Описание
На верхней поверхности корпуса предусмотрены выходы каналов A и B с резьбой G1/4. Отдельные корпусы распределителей соединяются в компактный блок с использованием трех болтов. Направляющие распределители и другие клапаны можно комбинировать для формирования различных гидравлических контуров. Базовая обработка поверхности – корпуса клапана с защитным покрытием никель-фосфор и оцинкованные электромагниты.2. Код для заказа
(1) | (2) | (3) | (4) | (5) |
(6) |
(7) | ||||
HDF |
— |
ES |
— |
|
— |
/ | 10 |
(1) Тип HDF: 4-линейный направляющий гидрораспределитель – давление 25 МПа (250 бар)
(2) Варианты портов (см. 8)
Без обозначения: Стандартная версия
C: P и T непроходные (запирающий элемент с уплотнениями)
B: P и T непроходные (запирающий элемент без уплотнений)
2: Дополнительные порты A и B на монтажной поверхности
(3) Тип ES: Стандартный с электрическим управлением
(4) Тип золотника (см. 4)
– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: 2 электромагнита, золотник с пружинной возвратом в среднее положение (3 положения)
N: 2 электромагнита, фиксированный золотник (2 положения)
LL: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, боковое положение – боковое положение)
ML: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, среднее положение – боковое положение)
LM: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, боковое положение – среднее положение)
(5) Код, зарезервированный для опций и вариантов:
b: Электромагнит b устанавливается только в версиях LL, ML, LM (вместо электромагнита a)
S-**: Калиброванное проходное отверстие порта P (см. 9)
ZT: Корпус, арматурные трубки и катушки с цинковым покрытием
(6) Электрическое напряжение и катушки электромагнитов:
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220 В перем. тока/50 Гц – 230 В перем. тока/60 Гц
(7) Номер (порядковый) конструкций клапанов
![gidroraspredeliteli-hdf.png](/upload/medialibrary/8fd/ahq2gvkcegh2nobk0jopzo4nne5xrpj3.png)
![gidroraspredeliteli-hdf-1.png](/upload/medialibrary/d70/5dqgx85n4h7x9mkewm2f58b3i47f8jcb.png)
Комбинации золотников, пружины и электромагнитов позволяют реализовывать практически любые соединения и последовательности всех типов портов (P, A, B, T).
Фактически для всех комбинаций электромагнитов/пружин и для всех типов золотников (за исключением золотника 4), когда питание подводится к электромагниту a, используются гидравлические соединения P→ B и A → T; для применения соединений P → A и B → T питание должно подводиться к электромагниту b.
Гидравлические соединения, создаваемые в центральном (нейтральном) положении, когда к электромагнитам не подводится питание, являются характеристическим признаком формы золотника, и на их основе выводится идентификационный номер:
0 = P, A, B, T соединены
1 = P, A, B, T закрыты
3 = P закрыт, A, B, T соединены
Описание других типов см. в 4.
Распределители типа HDF являются базовыми элементами для конструктивных блоков при горизонтальной сборке без необходимости установки дополнительных плит.
3. Технические характеристики
Макс. номинальный расход |
20 л/мин |
Электрические характеристики |
Макс. расход |
25 л/мин |
Клапаны HDF-ES-* приводятся в действие электромагнитом, питание которого подводится: – непосредственно от источника напряжения постоянного тока 12 B постоянного тока 24 B постоянного тока – посредством соединителей, оснащенных двухполупериодным мостовым выпрямителем, от источника напряжения переменного тока: 220 B/50 Гц (230 B/60 Гц) Все соединители должны соответствовать требованиям стандарта ISO 4400 (DIN 43650), и электрическая цепь должна быть способна проводить следующий номинальный ток: 12 B постоянного тока = 1,83 A 24 B постоянного тока = 0,92 A 220 B переменного тока = 0,08 A Допустимые колебания напряжения питания: +5% -10% |
Макс. номинальное давление (P, A, B) |
25 МПа (250 бар) |
|
Макс. давление в порте T |
200 МПа (200 бар) |
|
Перепады давления |
см. 5 |
|
Степень защиты согласно DIN 40050 |
IP65 |
|
Рабочий цикл |
100% |
|
Срок службы |
≥ 107 циклов |
|
Установка и размеры |
см. 7 |
|
Масса |
1,04 – 0,9 кг |
4. Типовые графики
Типовые кривые Δp-Q для клапанов HDF -ES-* в стандартной конфигурации, с минеральным маслом с вязкостью 36 сСт, при температуре 50°C, в направлении потока P → A/B, A/B → T.![gidroraspredeliteli-hdf-3.png](/upload/medialibrary/854/cmln1wajb23h5p75is8mqn2d8caygsqt.png)
1 = Все золотники : P → A/B and A/B → T
2 = золотник 4: P → A/B and P →T
5. Идентификация золотников и промежуточные положения
![gidroraspredeliteli-hdf-2.png](/upload/medialibrary/c80/2cnw32dfk8wvi5lap5qf25je6di1iaqa.png)
6. Пределы мощности
Пределы характеристик p-Q для безопасной эксплуатации электромагнитных клапанов HDF-ES*. Кривые пределов применяются для электромагнитных клапанов с питанием при номинальном напряжении –5%, заполняемых гидравлической жидкостью.![gidroraspredeliteli-hdf-4.png](/upload/medialibrary/249/yu091r3x1dtsvd51u9nhj0pxb3xav16x.png)
1 HDF-ES-1C, HDF-ES-0ML, HDF-ES-1LL, HDF-ES-1LLb, HDF-ES-1ML
2 HDF-ES-4C, HDF-ES-4ML
3 HDF-ES-0C, HDF-ES-0ML
4 HDF-ES-3C, HDF-ES-3ML
5 HDF-ES-0LL
7. Установочные размеры (мм)
HDF-ES-*C -*![gidroraspredeliteli-hdf-5.png](/upload/medialibrary/294/dyjbhee5iv0ct7typx4pkzqx2i72iif4.png)
HDF-ES-*LL-* HDF-ES-*ML-* HDF-ES-*LM-*
![gidroraspredeliteli-hdf-6.png](/upload/medialibrary/c98/wggkxgm3ycghua07j58uqaxbtm95fbjw.png)
Плита для подвода масла к клапанам HDA-ES Тип PD1-03/32-5
![gidroraspredeliteli-hdf-7.png](/upload/medialibrary/232/y0r3j9li0593fz67jra9k0lk40ekufc9.png)
Плита заглушка для клапанов HDF-ES
![gidroraspredeliteli-hdf-8.png](/upload/medialibrary/821/ahh98lxjmgsdgi281e1pnercxzziucx6.png)

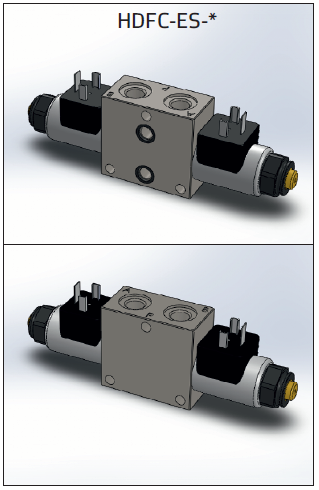

HDFC-ES-*
![gidroraspredeliteli-hdf-9.png](/upload/medialibrary/d49/at7xnqw3ocukw6t5r3zk3x1wth85iicj.png)

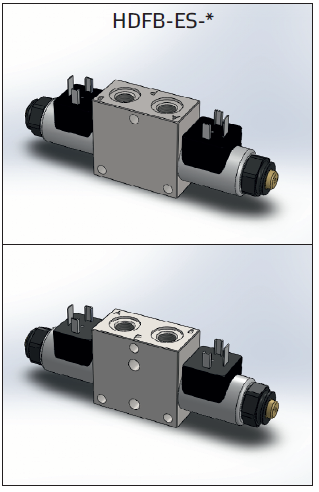

HDFB-ES-*
![gidroraspredeliteli-hdf-10.png](/upload/medialibrary/1ff/gwdj83jz990is04vn06unjpoigex1dqf.png)

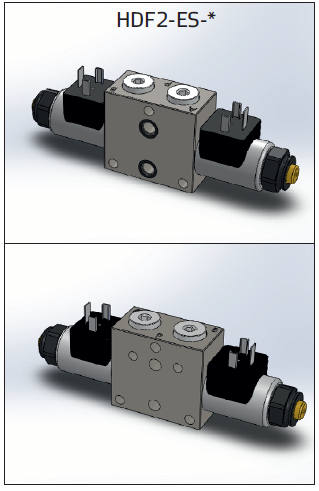

HDF2-ES-*
![gidroraspredeliteli-hdf-11.png](/upload/medialibrary/d56/8x6zeztd5pz2q1ld0akymsfwdjtp7hsi.png)
Плита для последовательного соединения клапанов HDF-ES, AMF-PM-TP
![gidroraspredeliteli-hdf-12.png](/upload/medialibrary/074/kghxk40u8iud01tvlaaifag9qlwb9l04.png)
Плита для клапанов HDF-ES, PD1-PT
![gidroraspredeliteli-hdf-13.png](/upload/medialibrary/fc7/ot05sbra9ng8fmwn0vqe6yg62b7g0vo7.png)
8. Варианты портов
![]() |
![]() |
![]() |
Предназначен для использования в качестве замыкающего элемента в сборке клапанов HDF-ES-* |
Специально разработан (с дополнительными портами A и B) для сборки с двухлинейным обратным клапаном с пилотным управлением типа AMF-CP-AB. Клапаны HDF2ES-* поставляются с портами A и B G1/4, закрытыми заглушками. |
Предназначен для использования в качестве замыкающего элемента в сборке клапанов HDF-ES-*. |
9. Опции
Для линий P и T доступны секционные переходники или ограничители с кольцевым уплотнением.
D (мм) |
Код |
0 | 3S-00 |
1,0 |
3S-10 |
1,5 |
3S-15 |
2,0 |
3S-20 |
2,5 |
3S-25 |
![gidroraspredeliteli-hdf-14.png](/upload/medialibrary/d89/bjjogif6ugbcl10o2h8nuimgyi925ren.png)
Стандартная контргайка может быть заменена гаечным устройством механической блокировки, код G01-E.
![gidroraspredeliteli-hdf-15.png](/upload/medialibrary/4cd/2sbuws4ld0ch8xl3y6i9xxgbki3xgjen.png)
10. Набор монтажных уголков тип MAF-KIT-2
Крепежные элементы для стековой сборки HDF-ES-*:![gidroraspredeliteli-hdf-16.png](/upload/medialibrary/201/gcvcsenul341dzgjmmyft4z8xj1vkqni.png)
11. Блок в сборе (мм)
![gidroraspredeliteli-hdf-17.png](/upload/medialibrary/19e/dpqsnm6rz2gd4gz7cwo1zmtxzsfhus3v.png)
![gidroraspredeliteli-hdf-18.png](/upload/medialibrary/589/y26tef9h3ixly1i1ipzirzf95ryw2tb1.png)
![gidroraspredeliteli-hdf-19.png](/upload/medialibrary/2aa/s0diuzr8e92jisu8z19cbog6j3b7xp4l.png)
Размеры |
||||||||
Номер секции | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
Размер С (мм) | 65 | 96 | 127 | 158 | 189 | 220 | 251 | 282 |
Размер D (мм) |
91.5 | 122,5 | 153,5 | 184,5 | 215,5 | 264,5 | 277,5 | 308,5 |
Размер L (мм) |
55 | 100 | 133 | 163 | 194 | 224 | 256 | 287 |
-
