Характеристики
Артикул
HD3-PX
Расход
32 л/мин
Давление
250 бар
Гарантия
2 года
Пропорциональный взрывозащищенный гидрораспределитель с электромагнитным управлением, CETOP 3 схема 1PC, 24VDC, сертификаты соответствия ЕАЭС и Atex
Описание
154 394.34 ₽/шт
Варианты цен
154 394.34 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1. Описание
Клапаны HD3-PX представляют собой пропорциональные направляющие клапаны в исполнении ATEX, для стыкового монтажа на промежуточной плите согласно стандарту ISO 4401, DIN 24340 (CETOP 03)Конструкция корпуса – 5-камерный высококачественный литой блок. Клапан может оснащаться взаимозаменяемыми металлическими электромагнитами постоянного тока и переменного тока в исполнении директивы ATEX.
В стандартной версии поверхности корпуса клапана с покрытием никель-фосфор проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227. Предусмотрена оптимизированная защита поверхности для подвижного сектора (ISO 9227, испытания в солевом тумане в течение 520 часов).
2. Код для заказа
(1) |
|
(2) | (3) | (4) |
|
(5) | (6) | (7) | |||
HD3 |
— |
PX | — |
|
|
— |
|
— |
/ |
(1) HD3: 4-линейный направляющий клапан CETOP 03 – давление 25 МПа (250 бар)
(2) PX: Пропорциональный электрический клапан с электромагнитом во взрывозащищенном исполнении (см. 8)
(3) Функциональный тип золотника (см. 6)
–Номер:
1: Центральное закрытие (линии P, A, B, T перекрыты)
3: Линия P перекрыта, линии A, B, T подсоединены
–Номинальный расход золотника:
P: 32 л/мин при P = 1 МПа (10 бар) (PA+BT или PB+AT)
R: 16 л/мин при P = 1 МПа (10 бар) (PA+BT или PB+AT) 05: 05 л/мин при P = 1 МПа (10 бар) (PA+BT или PB+AT)
D: Дифференциальное значение Qb = 2Qa: 32/16 л/мин при P = 1 МПа (10 бар)
(4) Схема электромагнитов и пружин (см. 6):
C: 2 электромагнита, золотник с пружинным возвратом в среднее положение
ML: 1 электромагнит (a), золотник с пружинным возвратом в среднее положение + 1 крайнее положение
MLb: 1 электромагнит (b), золотник с пружинным возвратом в среднее положение + 1 крайнее положение
(5) Опции и варианты:
ZC: Оцинкованные клапаны (см. 10)
(6) Тип катушки (катушек) и напряжение питания (см. 8):
R2: Стандарт, 12 B постоянного тока (R=11,3)
R4: Стандарт, 24 B постоянного тока (R=45,3)
(7) Номер (порядковый) конструкции клапана
![3.png](/upload/medialibrary/b35/1r7wfyv45crkjgfv83gam6qq00w0x3he.png)
![4.png](/upload/medialibrary/762/nev90nkfm3w3fqkocynnfgit565enkvt.png)
Золотник 12 смещается в корпус клапана 11 под действием пружин 13 и пропорциональных электромагнитов 1 и 2. Золотник 12, в зависимости от его формы и положения в корпусе клапана 11, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление и расход. Питание на электромагниты 1 и 2 подводится посредством электрического тока, проходящего по кабелям. В случае отключения электроэнергии золотник можно перемещать вручную при помощи аварийных штифтов, расположенных на торцевой стороне электромагнитов и доступных посредством зажимных гаек.
3. Технические характеристики
Макс. Номинальный расход |
5, 16, 32 л/мин |
Электрические характеристики |
Макс. номинальное давление (P, A, B) |
25 МПа (250 бар) |
Клапаны HD3-PX-* приводятся в действие пропорциональными электромагнитами в исполнении директивы ATEX, квалифицированных для класса EExd IIc T5 – см. 9: В клапанах типа HD3-PX-* макс. допустимое потребление тока в каждом электромагните составляет 11 Вт, и поэтому ток электромагнитов ограничивается следующими значениями: · I макс. = 0,92 A для катушек R2 (R=11,3) · I макс. = 0,46 A для катушек R4 (R=45,3) Ток к гидравлическим пропорциональным клапанам, как правило, подводится при помощи электронного драйвера, действующего в режиме широтно-импульсной модуляции (PWM), способного обеспечить полный контроль минимальных и максимальных значений тока – см. 14. |
Макс. давление в порте T |
25 МПа (250 бар) |
|
Макс. рекомендуемые перепады давления |
5 МПа (50 бар) (см. 7) |
|
Степень защиты согласно DIN 40050 |
IP 67 |
|
Рабочий цикл |
100% |
|
Срок службы |
³107 циклов |
|
Установка и размеры |
см. 5 |
|
Масса: |
прибл. 2,6 / 3,7 кг |
4. Типовые графики
Типовые кривые скорости потока для клапанов HD3– PX-* в стандартной конфигурации, с минеральным маслом при ѵ = 36 сСт, 50°C и при ΔP = 01 МПа (10 бар) в направлении потока P → B, A → T.![Типовые графики.png](/upload/medialibrary/9cd/y06r397vlcuel1g2tw7kktvo9a2b5mxz.png)
5. Установочные размеры (мм)
![Установочные размеры.png](/upload/medialibrary/7a7/ps0sv4o4d3ilk27glhplcvwr0k0kymi8.png)
![Установочные размеры2.png](/upload/medialibrary/f1a/ma6hs5rfxsddtyhfncrrk4agnl3rchpv.png)
Все клапаны HD3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей (см. также первую страницу) и высоты клапанов. При сборке на монтажной плите клапаны HD3-* должны крепиться 4-мя болтами M5х45 (или M5х**, в зависимости от количества модулей), затягиваемыми с применением крутящего момента 8 Нм. Особого внимания требует монтаж модулей компенсации давления с пропорциональными клапанами HD3-P – см. 15 . Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнений – уплотнительных колец квадратного сечения QuadRing/уплотнительных колец OR, 9,25х1,68х1,68.

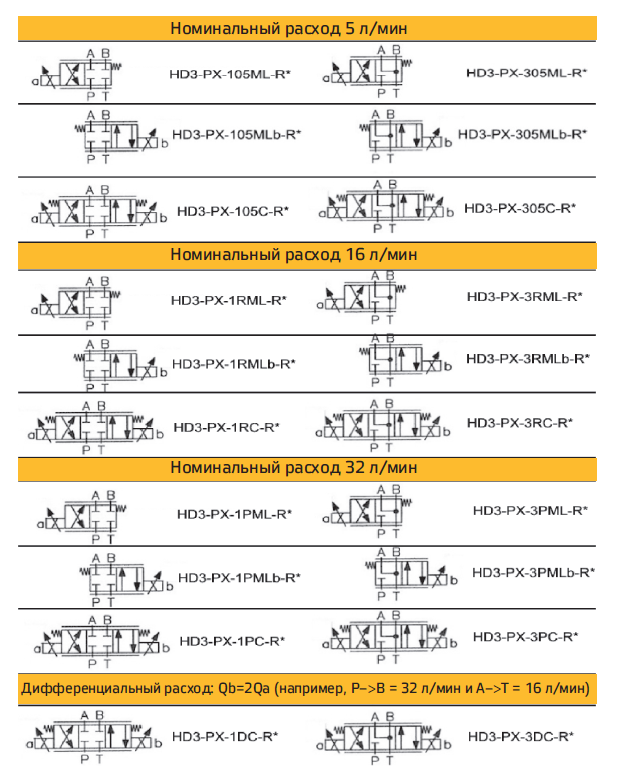

6. Идентификация золотников и промежуточные положения
7. Скорости потоков и перепады давлений
Для указанного значения ΔP данного клапана скорости потоков пропорциональны току возбуждения (см. 4). Для указанного тока возбуждения данного клапана скорости потоков увеличиваются с повышением ΔP до определенных пределов. Далее представлены типовые кривые пределов:![6.png](/upload/medialibrary/1b7/s4qglek39gqkal8nipzuuumhjai3r6hl.png)
8. Электромагнит GMA-6/HD серии 271 GD во взрывозащищенном исполнении
![7.png](/upload/medialibrary/b9e/5x0m13kwrzqd5nwa6r9nbgeomri1t5ul.png)
0: Взрывозащищенный электромагнит согласно директиве ATEX 94/9/EC.
Класс EX II 2G EExd IIC T5.
Внешние поверхности с покрытием цинк-никель, с минимальной толщиной 7.
1: На табличке электромагнита указано напряжение питания, класс взрывозащиты EExd, номер сертификата, выданный институтом INERIS, и максимальная потребляемая мощность.
2: 3-жильный кабель согласно CEI 20-22, стандартная длина 1,5 м, крепится к катушке и фиксируется кабельной муфтой 5.
3: Поперечное сечение проводов 1,5 мм2; провод соединения с заземлением желто-зеленого цвета. Электрическое соединение должно соответствовать нормам
ATEX по взрывозащите.
4: Ручное управление осуществляется путем нажатия на выступающий штифт.
5: Нормализованная кабельная муфта – момент затяжки 8 Нм + 1 – устройство с резьбовым креплением ½”, коническое – ISO 7/1.
6: Соединительный заземляющий винт.
7: Резьбовая заглушка (с шестигранным углублением 1,5 мм) для блокировки зажимной гайки катушки.
8: Гайка крепления катушки – момент затяжки 6 Нм + 1 – шестигранная, 24 мм.
Соответствие устройства нормам не гарантируется, если катушка используется отдельно от электромагнитной трубки.
9. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах HD3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.10. Версия ZT: оцинкованные клапаны
Электромагнитные клапаны версии ZT оснащаются центральным корпусом с цинковым покрытием и обеспечиваются защитой от любых типов коррозии, возникающей в результате воздействия солевой среды или других агрессивных химикатов. Толщина слоя цинкового покрытия на корпусе клапана: 10-15 мкм.11. Модули компенсации давления
