Характеристики
Артикул
PRO-M24
Расход
40 л/мин
Давление
90 бар
Гарантия
2 года

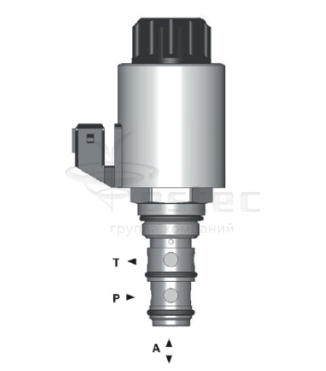

Редукционный клапан прямого действия с пропорциональным электромагнитным управлением. PRO-М24/80-024 40 л/мин – 9 МПа (90 бар)
Описание
Редукционный клапан прямого действия с пропорциональным электромагнитным управлением. PRO-М24/18-024 40 л/мин – 9 МПа (90 бар)
Описание
24 305.12 ₽/шт
Варианты цен
24 305.12 ₽/шт
В корзину
1. Описание
Пропорциональный редукционный клапан давления прямого действия, используемый в камере M24х1,5. Предусмотрены клапаны с различными диапазонами давлений, и их прочная конструкция обеспечивает стабильное и надежное функционирование.Клапаны, как правило, поставляются с катушками со встроенным гасящим диодом для защиты электроники, соединенной с клапаном.
2. Код для заказа
(1) | (2) |
(3) |
|
(4) | (5) | ||
PRO |
— |
М24 | / |
|
— |
|
|
(2) M24: Метрическая камера M24х1,5 (см. схему)
(3) Максимальное понижение давления
18 бар
20 бар
30 бар
80 бар
(4) Электрическое напряжение и электромагнитные катушки:
012C: Катушка (катушки) для 12 B постоянного тока с гасящим диодом
024C: Катушка (катушки) для 24 B постоянного тока с гасящим диодом
(5) Соединение катушки
AMP: Amp Junior Timer
D: Deutsch (Немецкий стандарт) DT04-2P
![1.png](/upload/medialibrary/c49/uin7sfbhs1z2720th9k1uai9er5lghdq.png)
![3.png](/upload/medialibrary/6d5/a1nl7elbke2at5mlvfmf256weero9kfk.png)
Клапан предназначен для непрерывной регулировки давления в контуре. Это клапан прямого действия. Повышается/понижается давление P в системе пропорционально возбуждающему току в электромагните.
3. Технические характеристики
Номинальный расход |
40 л/мин |
Электрические характеристики |
Макс. номинальное давление |
9 МПа (90 бар) |
Клапаны PRO-M24 приводятся в действие электромагнитом, питание которого подводится от источника питания постоянного тока: 12 B постоянного тока = 012C 24 B постоянного тока = 024C при помощи специального электрического драйвера для контроля входного тока клапана. Катушки оснащены встроенным гасящим диодом. Характеристики катушек: 12 B постоянного тока – предельный ток 1,5 A – 5,0 Ом 24 B постоянного тока – предельный ток 1,0 A – 13,4 Ом |
Оптимальная частота широтно-импульсной модуляции (PWM) |
150 Гц |
|
Степень защиты |
IP 67 или IP69K (Немецкий стандарт) |
|
Рабочий цикл |
100% |
|
Установка и размеры |
см. 5 |
|
Корпус клапана |
Сталь |
|
Масса |
0,58 кг |
4. Типовые графики
Понижаемое давление в соответствии с сигналом управленияПорт A, диапазон 0–20 бар (290 фунтов/кв. дюйм), Q = 0 л/мин (галлонов/мин)
Порт P, входное давление 50 бар (730 фунтов/кв. дюйм)
![Типовые графики.png](/upload/medialibrary/fc8/7qf3b51fw873gqy8oa0p2kjhs8bfwk0o.png)
Понижаемое давление в соответствии с сигналом управления
Порт A, диапазон 0–80 бар (1160 фунтов/кв. дюйм), Q = 0 л/мин (галлонов/мин)
Порт P, входное давление 90 бар (1305 фунтов/кв. дюйм)
![Типовые графики2.png](/upload/medialibrary/112/0qa13h6ffle8y2jnwchga8bcp34p6sim.png)
Понижаемое давление в соответствии с сигналом управления
Порт A, диапазон 0–18 бар (260 фунтов/кв. дюйм), Q = 0 л/мин (галлонов/мин)
Порт P, входное давление 50 бар (730 фунтов/кв. дюйм)
Порт A, диапазон 0–30 бар (435 фунтов/кв. дюйм), Q = 0 л/мин (галлонов/мин)
Порт P, входное давление 50 бар (730 фунтов/кв. дюйм)
![Типовые графики3.png](/upload/medialibrary/e18/yf5ymxs2tduhucayiw2e6sch1q52s831.png)
Перепад давлений в соответствии с расходом
A–T, катушка клапана без напряжения (функция выравнивания)
P–A, катушка клапана под напряжением (функция разгрузки)
![Типовые графики4.png](/upload/medialibrary/413/5yxlwjwpmzpzx30tzzhw3mrnrdgfztd0.png)
5. Установочные размеры (мм)
![Установочные размеры2.png](/upload/medialibrary/995/z8k3gj1uie939e588fmul3tsv4h9ggke.png)
