Характеристики
Артикул
GS1
Давление
10 бар
Гарантия
2 года
Пневматический отсечной сдвижной клапан R3/4", со сбросом
Описание
3 399.48 ₽/шт
Варианты цен
3 399.48 ₽/шт
В корзину
Пневматический отсечной сдвижной клапан R3/8", со сбросом
Описание
1 972.09 ₽/шт
Варианты цен
1 972.09 ₽/шт
В корзину
Пневматический отсечной сдвижной клапан R1/2", со сбросом
Описание
2 303.51 ₽/шт
Варианты цен
2 303.51 ₽/шт
В корзину
Пневматический отсечной сдвижной клапан R1/4", со сбросом
Описание
1 023.78 ₽/шт
Варианты цен
1 023.78 ₽/шт
В корзину
Пневматический отсечной сдвижной клапан R1/8", со сбросом
Описание
1 004.09 ₽/шт
Варианты цен
1 004.09 ₽/шт
В корзину
Пневматический отсечной сдвижной клапан M5 (внешняя)
Описание

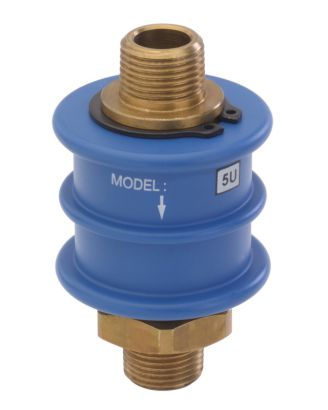

Сдвижной отсечной клапан R1/8, R1/4, R3/8, R1/2, R3/4
@ Давление на входе 6 бар и перепад давления 1 бар
Меры предосторожности
Особенности
- Встраиваемый монтаж.
- Компактный.
- Плавная, удобная работа.
| № для заказа | GS150 |
GS151 |
GS152 |
GS153 |
GS154 |
|
Размер |
R1/8 |
R1/4 |
R3/8 |
R1/2 |
R3/4 |
|
Среда |
Сжатый воздух, фильтрованный |
||||
|
Максимальное рабочее давление |
10 бар |
||||
|
Температура окружающего воздуха / среды |
5–60° С |
||||
|
Материалы конструкции |
Латунь, алюминий, нитрил |
||||
|
Гаечный ключ, мм |
5 | 7 | 11 | 13 | 20 |
|
Расход, л/мин@ |
500 | 1000 | 2800 | 4500 | 10000 |
|
Вес, кг |
0,088 | 0,090 | 0,224 | 0,249 | 0,370 |
@ Давление на входе 6 бар и перепад давления 1 бар
Применение
Данные клапаны могут использоваться для пневматических инструментов, таких как отвертка, шлифовальная машина и т. д., пневматических систем и похожих устройств с использованием пневматических систем для быстрой и удобной подачи и отсекания сжатого воздуха.Эксплуатация

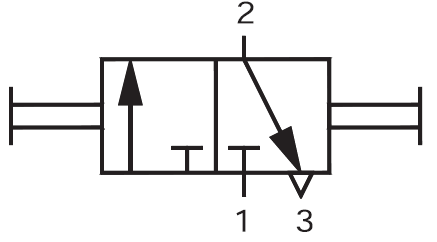

Перемещение втулки в направлении «ВЫХОД» позволяет соединить воздушную магистраль с системой, а перемещение втулки в противоположном направлении закрывает входное отверстие и сбрасывает воздух с системы.
|

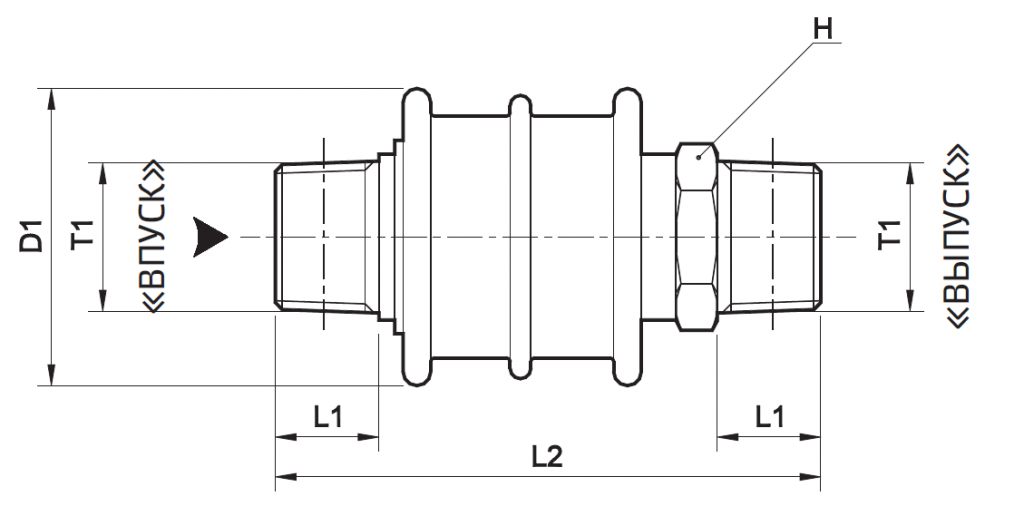

№ для заказа |
T1 |
D1 | L1 | L2 |
H (A/F) |
|
GS150 |
R1/8 |
31 | 8 | 57 | 17 |
|
GS151 |
R1/4 |
31 | 11 | 63 | 17 |
|
GS152 |
R3/8 |
43 | 12 | 74 | 27 |
|
GS153 |
R1/2 |
43 | 15 | 92 | 27 |
|
GS154 |
R3/4 |
50 | 18 | 109 | 32 |

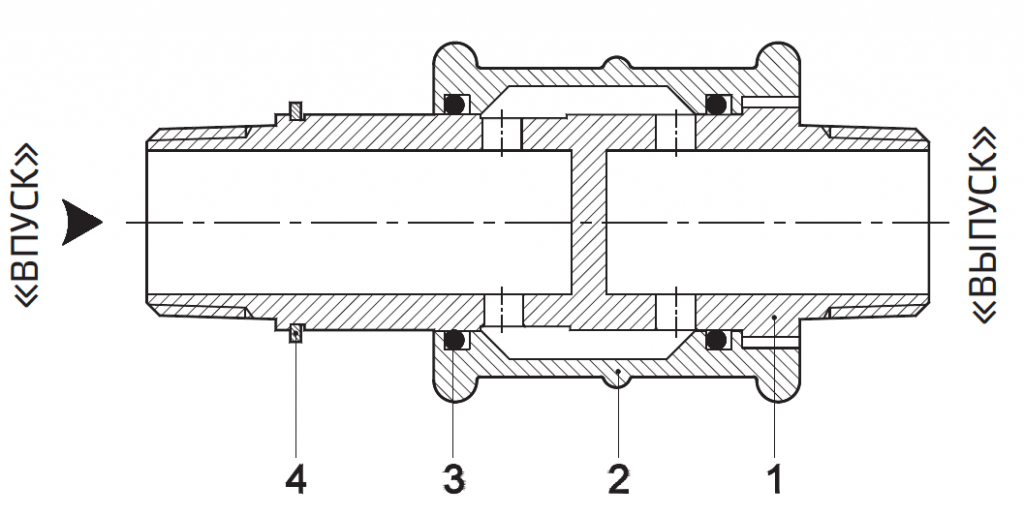

Перечень запасных частей
|
№ |
№ дет. |
Наименование детали |
№ для заказа |
||||
|
GS150 |
GS151 |
GS152 |
GS153 |
GS154 |
|||
| 1 | 1 |
Корпус |
— |
— |
— |
— |
— |
| 2 | 1 |
Гильза |
— |
— |
— |
— |
— |
| 3 | 2 |
Уплотнительное кольцо |
650114 | 650114 | 650302 | 650302 | 650303 |
| 4 | 1 |
Стопорное кольцо |
— |
— |
— |
— |
— |
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Используйте фторопластовую ленту с конической резьбой. Во время затяжки убедитесь, чтобы фторопластовая лента не попала в клапан.
