Характеристики
Артикул
GM
Давление
2–6 бар
Гарантия
2 года
21 347.47 ₽/шт
Варианты цен
21 347.47 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Особенности
- Выходной сигнал регулируемой длины от 0,2 до 2 секунд.
- Крепление на панели.
- Возможность монтажа на рейке DIN.
- Компактная конструкция.
- Постоянное предустановленное значение.
Функция
Модуль сброса используется для автоматического сброса таймеров в конце заданного времени и для генерации выходного сигнала определенной продолжительности для целей системы управления. Таймер можно сбросить вручную, потянув ручку настройки на модуле сброса. Это обеспечивает простое создание регуляторов пневматического таймера с автоматическим повторением временных интервалов.Технические характеристики
№ для заказа
GM10170
Рабочее давление
2–6 бар
Давление разрыва
10 бар
Номинальное давление
4 бар
Качество воздуха
Фильтрованный (40 мкм), безмасляный сжатый воздух.
Допускается легкий масляный туман
Давление срабатывания
1,2 бар ±0,4 бар
Перепад давления
0,3 бар ±0,2 бар
Длительность импульса
Мин. 30 мс
Пауза для сброса
Мин. 200 мс
Время задержки переключения (tR)
Регулируемое, от 0,2 до 2 с
Время прерывания сигнала (t SI)
Мин. 300 мс
Повторяемость
± 0,3 с
Температура хранения
от -25 до +70° C
Класс защиты (DIN 40050)
IP40
Размер отверстия
M5
Момент затяжки соединений
Макс. 250 Нм
Вес около
50 г
№ для заказа |
GM10170 |
Рабочее давление |
2–6 бар |
Давление разрыва |
10 бар |
Номинальное давление |
4 бар |
Качество воздуха |
Фильтрованный (40 мкм), безмасляный сжатый воздух. Допускается легкий масляный туман |
Давление срабатывания |
1,2 бар ±0,4 бар |
Перепад давления |
0,3 бар ±0,2 бар |
Длительность импульса |
Мин. 30 мс |
Пауза для сброса |
Мин. 200 мс |
Время задержки переключения (tR) |
Регулируемое, от 0,2 до 2 с |
Время прерывания сигнала (t SI) |
Мин. 300 мс |
Повторяемость |
± 0,3 с |
Температура хранения |
от -25 до +70° C |
Класс защиты (DIN 40050) |
IP40 |
Размер отверстия |
M5 |
Момент затяжки соединений |
Макс. 250 Нм |
Вес около |
50 г |
Основные размеры
![3.png](/upload/medialibrary/418/zq63cyebv2q3x2dis4l5vfe4zeio15d1.png)
![4.png](/upload/medialibrary/d35/92hlihcktvhq4uzrz4waf0jjvjld09wb.png)

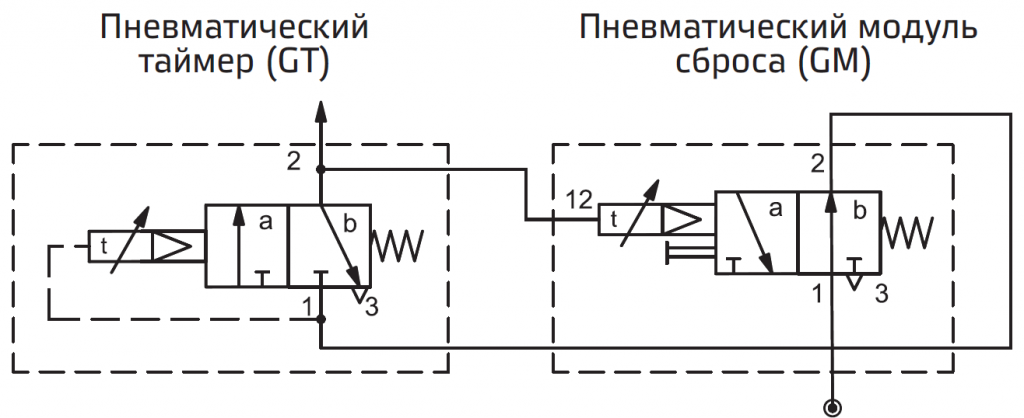

Схема соединения |
||
![]() |
1 — отверстие подачи 2 — рабочее или выходное отверстие 3 — сброс 12 — управляющий сигнал |
|

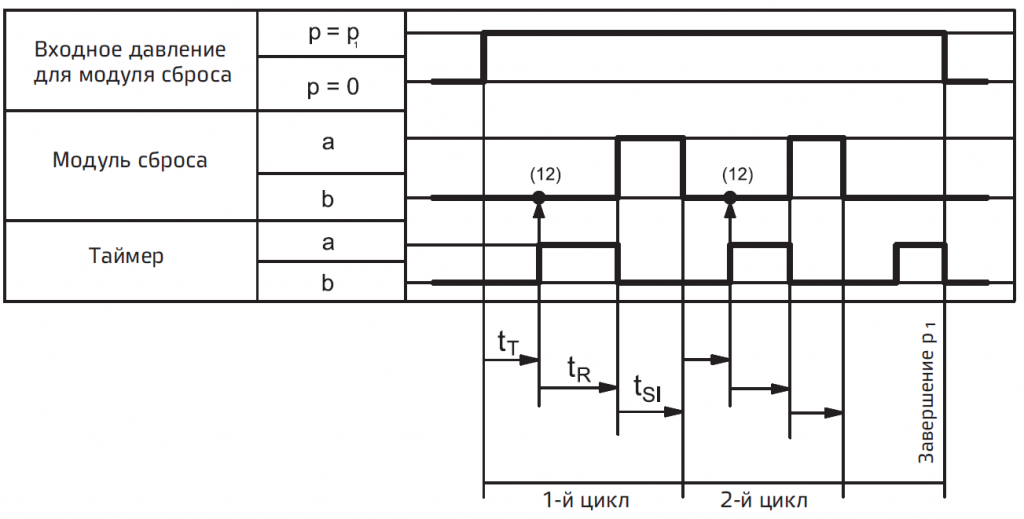

Пример применения | ||
![]() |
![]() |
диапазон заданного времени для таймеров |
![]() |
время задержки переключения для модуля сброса (0,2–2 с) |
|
![]() |
период прерывания сигнала для модуля сброса (≥ 300 мс) |
Порядок заказа
![]() |
![]() |
![]() |
![]() |
|||
Диапазон давления |
Диапазон времени |
Размер отверстия |
||||
1 |
2 – 6 бар |
01 |
0.2 – 2s |
70 |
M5 |
№ для заказа пневматического модуля сброса: GM10170
