Характеристики
Расход
3500 л/мин
Давление
2-10 бар
Гарантия
2 года
Плита для компактной установки распределителей со схемами 5/2, 5/3 и 3/2 на 4 места. Она имеет общую линию P и позволяет не использовать фитинги для подвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
5 520.95 ₽/шт
Варианты цен
5 520.95 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на 3 места. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
6 748.21 ₽/шт
Варианты цен
6 748.21 ₽/шт
В корзину
Плита-заглушка применяется на плитах типа M051 производства Janatics в случае, если на плите имеется неиспользуемое место для пневмораспределителя типоразмера G1/2"
Описание
403.48 ₽/шт
Варианты цен
403.48 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на 4 места. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
7 645.95 ₽/шт
Варианты цен
7 645.95 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2, 5/3 и 3/2 на 2 места. Она имеет общую линию P и позволяет не использовать фитинги для подвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
3 819.61 ₽/шт
Варианты цен
3 819.61 ₽/шт
В корзину
Плита для компактной установки распределителей со схемой 3/2 на 4 места. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
5 874 ₽/шт
Варианты цен
5 874 ₽/шт
В корзину
Плита-заглушка применяется на плитах типа M004 производства Janatics в случае, если на плите имеется неиспользуемое место для пневмораспределителя типоразмера G1/2"
Описание
279.07 ₽/шт
Варианты цен
279.07 ₽/шт
В корзину
Плита для компактной установки распределителей со схемой 3/2 на 2 места. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
3 701.93 ₽/шт
Варианты цен
3 701.93 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на 2 места. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
5 241.88 ₽/шт
Варианты цен
5 241.88 ₽/шт
В корзину
Плита-заглушка применяется на плитах типа M003 производства Janatics в случае, если на плите имеется неиспользуемое место для пневмораспределителя типоразмера G1/2"
Описание
433.74 ₽/шт
Варианты цен
433.74 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2, 5/3 и 3/2 на 8 мест. Она имеет общую линию P и позволяет не использовать фитинги для подвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
8 923.64 ₽/шт
Варианты цен
8 923.64 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита для компактной установки распределителей со схемами 5/2, 5/3 и 3/2 на 10 мест. Она имеет общую линию P и позволяет не использовать фитинги для подвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
Плита для компактной установки распределителей со схемой 3/2 на 6 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
7 188.67 ₽/шт
Варианты цен
7 188.67 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита для компактной установки распределителей со схемами 5/2, 5/3 и 3/2 на 6 мест. Она имеет общую линию P и позволяет не использовать фитинги для подвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
7 229.02 ₽/шт
Варианты цен
7 229.02 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита для компактной установки распределителей со схемой 3/2 на 8 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
9 787.76 ₽/шт
Варианты цен
9 787.76 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на 8 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
14 101.63 ₽/шт
Варианты цен
14 101.63 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на 6 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/2".
Описание
11 173.04 ₽/шт
Варианты цен
11 173.04 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Особенности
- Подходит для монтажа на плите.
- Возможность индивидуального монтажа.
- Компактный размер.
- Ручная блокировка.
- Большой выбор плит.
- Широкий диапазон напряжений.
Технические характеристики
|
Модель |
DS2 |
||
| Тип | 3/2 | ||
| Конструкция |
Золотниковый |
||
|
Размер отверстия |
Впуск, выпуск, сброс — G1/2, внешнее пневмоуправление — G1/8 | ||
|
Среда |
Сжатый воздух — сухой фильтрованный, воздушно-масляная |
||
|
Диапазон рабочего давления |
2-10 бар |
||
|
Давление в управляющем канале (модель ER) |
2–4 бар |
||
|
Рекомендуемое масло для смазки |
ISO VG32 |
||
|
Температура окружающего воздуха/среды |
5–60° C |
||
|
Расход @ (л/мин)* |
3500 л/мин |
||
|
Материалы конструкции |
Алюминий, нитрил, латунь, ацеталь, ПБТ, цинк |
||
Плиты для компактного клапана
Плита — тип M051 (для клапанов 3/2)
|
Кол-во клапанов |
L |
L1 |
№ для заказа |
|
2 клапана |
86 | 107 |
M0510602 |
|
4 клапана |
158 | 179 |
M0510604 |
|
6 клапанов |
230 | 251 |
M0510606 |
| 8 клапанов | 302 | 323 |
M0510608 |
Плита — тип M003 (для клапанов 5/2, 5/3)
|
Кол-во клапанов |
L | L1 |
№ для заказа |
|
2 клапана |
86 | 107 | M0030602 |
|
4 клапана |
158 | 179 |
M0030604 |
|
6 клапанов |
230 | 251 |
M0030606 |
|
8 клапанов |
302 | 323 |
M0030608 |
Плита — тип M004 (для клапанов 3/2, 5/2, 5/3)
|
Кол-во клапанов |
L |
№ для заказа |
|
2 клапана |
132 |
M0040402 |
|
4 клапана |
204 |
M0040404 |
|
6 клапанов |
276 |
M0040406 |
|
8 клапанов |
348 |
M0040408 |
Принадлежности для компактных клапанов
Плита-заглушка для плиты типа M051
|
№ |
Позиция |
Количество |
№ для заказа |
| 1 |
Плита- заглушка |
1 |
A4C05 |
| 2 |
Винт — M4x15 |
2 |

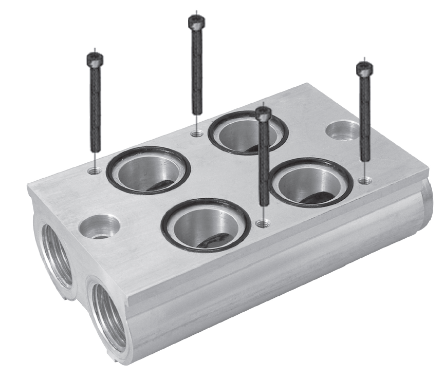

Крышку в сборе можно использовать для заглушения неиспользуемого места на плите. Например, если требуется установить только 7 клапанов на плиту № M0510608, восьмое место можно заглушить и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше)
Плита-заглушка для манифольда типа M003
|
№ |
Позиция |
Количество |
№ для заказа |
| 1 |
Плита- заглушка |
1 |
A4C04 |
| 2 |
Винт — M4X15 |
2 |
Область применения
Плиту-заглушку можно использовать для заглушения неиспользуемого места на плите. Например,если требуется установить только 7 клапанов на плиту № M0030608, восьмое место можно заглушить
и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше).
Заглушка для плиты типа M004
|
Изделие |
№ для заказа |
|
Заглушка |
A4C09 |
Область применения
Заглушку можно использовать для заглушения неиспользуемого места на плите. Например, если требуется установить только 5 клапанов на плиту № M0040406, шестое место можно заглушить и сделать холостым с помощью заглушки (см. рисунок выше)
