Характеристики
Расход
1200 л/мин
Давление
2-10 бар
Гарантия
2 года
Плита для компактной установки распределителей со схемами 5/2, 5/3 и 3/2 на 2 места. Она имеет общую линию P и позволяет не использовать фитинги для подвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
1 580.30 ₽/шт
Варианты цен
1 580.30 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на 8 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
6 630.52 ₽/шт
Варианты цен
6 630.52 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 3/2 на 6 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
4 727.44 ₽/шт
Варианты цен
4 727.44 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2, 5/3 и 3/2 на 6 мест. Она имеет общую линию P и позволяет не использовать фитинги для подвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
2 915.14 ₽/шт
Варианты цен
2 915.14 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2, 5/3 и 3/2 на 4 места. Она имеет общую линию P и позволяет не использовать фитинги для подвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
2 246.04 ₽/шт
Варианты цен
2 246.04 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 3/2 на 2 места. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
2 424.24 ₽/шт
Варианты цен
2 424.24 ₽/шт
В корзину
Заглушка плиты применяется на плитах типа M004 производства Janatics в случае, если на плите имеется неиспользуемое место для пневмораспределителя типоразмера G1/4".
Описание
124.41 ₽/шт
Варианты цен
124.41 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 3/2 на 8 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
5 971.51 ₽/шт
Варианты цен
5 971.51 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на 5 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
4 606.40 ₽/шт
Варианты цен
4 606.40 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 3/2 на 4 места. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
3 557.35 ₽/шт
Варианты цен
3 557.35 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2, 5/3 и 3/2 на 3 места. Она имеет общую линию P и позволяет не использовать фитинги для подвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
2 044.30 ₽/шт
Варианты цен
2 044.30 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на 6 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
5 251.97 ₽/шт
Варианты цен
5 251.97 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на 2 места. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
2 693.23 ₽/шт
Варианты цен
2 693.23 ₽/шт
В корзину
Плита-заглушка применяется на плитах типа M051 производства Janatics в случае, если на плите имеется неиспользуемое место для пневмораспределителя типоразмера G1/4".
Описание
292.52 ₽/шт
Варианты цен
292.52 ₽/шт
В корзину
Плита-заглушка применяется на плитах типа M003 производства Janatics в случае, если на плите имеется неиспользуемое место для пневмораспределителя типоразмера G1/4".
Описание
329.51 ₽/шт
Варианты цен
329.51 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на 4 места. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
3 954.11 ₽/шт
Варианты цен
3 954.11 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2, 5/3 и 3/2 на 8 мест. Она имеет общую линию P и позволяет не использовать фитинги для подвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
4 478.63 ₽/шт
Варианты цен
4 478.63 ₽/шт
В корзину
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на 10 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
9 206.07 ₽/шт
Варианты цен
9 206.07 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита для компактной установки распределителей со схемами 5/2 и 5/3 на12 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
9 922.25 ₽/шт
Варианты цен
9 922.25 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Плита для компактной установки распределителей со схемами 3/2 на 10 мест. Она имеет общие линии P и T и позволяет не использовать фитинги для подвода и отвода воздуха на каждом из распределителей типоразмера G1/4".
Описание
7 730.01 ₽/шт
Варианты цен
7 730.01 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Показать еще
Особенности
- Подходит для монтажа на плите.
- Возможность индивидуального монтажа.
- Компактный размер.
- Ручная блокировка.
- Большой выбор монтажных плит.
- Широкий диапазон напряжений.
Технические характеристики
|
Модель |
DS2 |
||
| Тип | 3/2 | 5/2 и 5/3 | |
| Конструкция |
Золотниковый |
||
|
Размер отверстия |
Впуск, выпуск, сброс — G1/4, внешнее пневматическое управление— G1/8 |
Впуск, выпуск — G1/4, сброс, внешнее пневматическое управление — G1/8 |
|
|
Среда |
Сжатый фильтрованный воздух, воздушно-масляная смесь |
||
|
Диапазон рабочего давления |
2-10 бар |
||
|
Давление в управляющем канале (модель ER) |
2–4 бар |
||
|
Рекомендуемое масло для смазки |
ISO VG32 |
||
|
Температура окружающего воздуха/среды |
5–60° C |
||
|
Расход @ (л/мин)* |
1200 л/мин |
||
|
Материалы конструкции |
Алюминий, нитрил, латунь, ацеталь, ПБТ, цинк |
||
|
Электрические характеристики |
|||
|
Ширина катушки |
22 мм |
||
|
Напряжение (V) ±10% |
AC (50 Гц) — 24, 48, 110, 220 | ||
| DC — 12, 24, 48, 110 | |||
| Потребляемая мощность | AC — 6 ВА, DC — 5 Вт | ||
| Рабочий цикл | Непрерывный | ||
| Класс изоляции | Класс F | ||
| Тип защиты обмотки | IP65 | ||
Важно
Во избежание отказа работы клапана или катушки убедитесь, что минимальный объем подаваемого воздуха на клапан составляет 1200 л/мин через трубу с минимальным наружным диаметром Ø8 (с минимальным внутренним диаметром Ø5,5)Плиты для компактного клапана

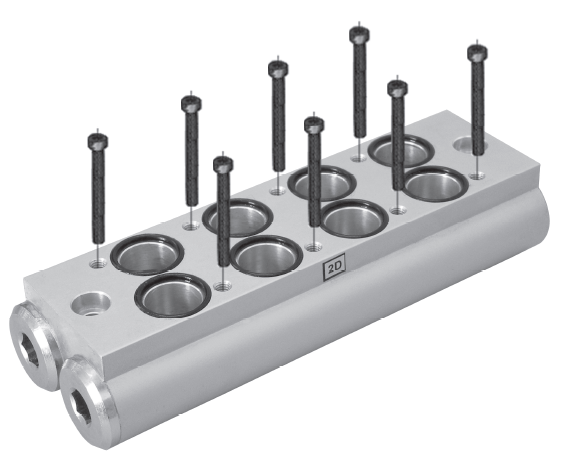

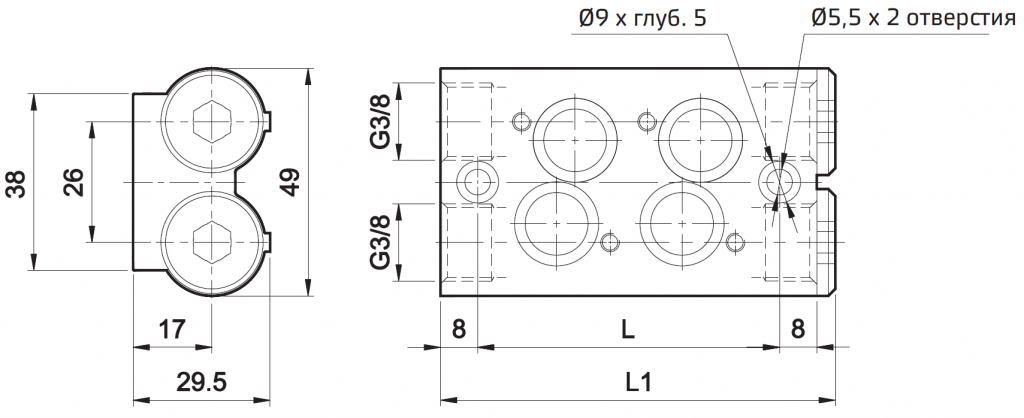

Плита — тип M051 (для клапанов 3/2)
|
Кол-во клапанов |
L |
L1 |
№ для заказа |
|
2 клапана |
65 | 85 |
M0510202 |
|
4 клапана |
119 | 139 |
M0510204 |
|
6 клапанов |
173 | 193 |
M0510206 |
| 8 клапанов | 227 | 247 |
M0510208 |

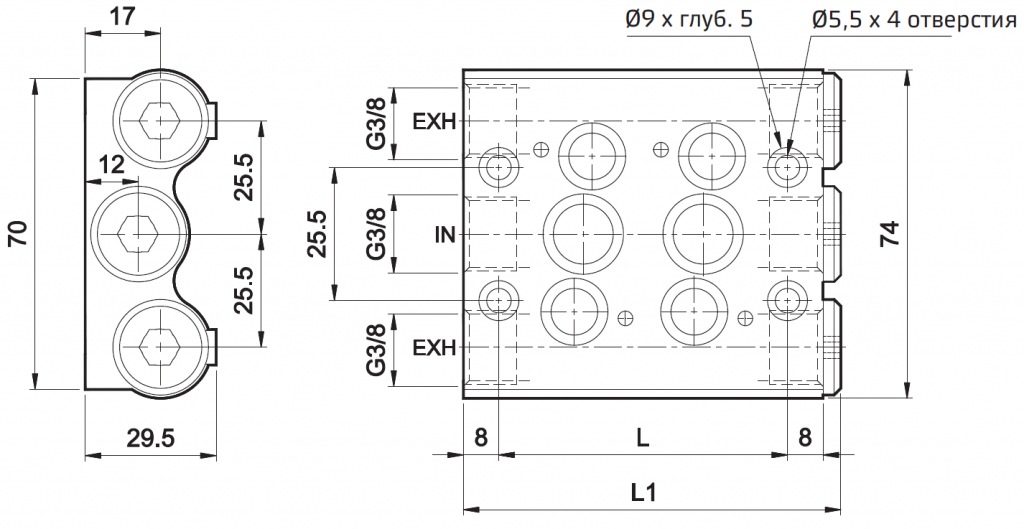

Плита — тип M003 (для клапанов 5/2, 5/3)
|
Кол-во клапанов |
L | L1 |
№ для заказа |
|
2 клапана |
65 | 85 |
M0030202 |
|
4 клапана |
119 | 139 |
M0030204 |
|
6 клапанов |
173 | 193 |
M0030206 |
|
8 клапанов |
227 | 247 |
M0030208 |

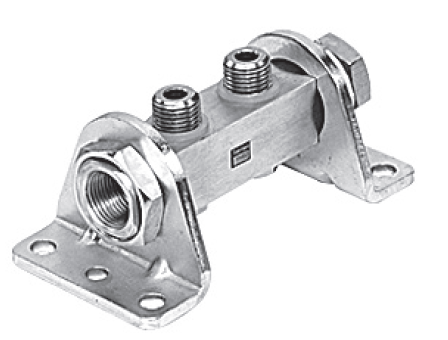

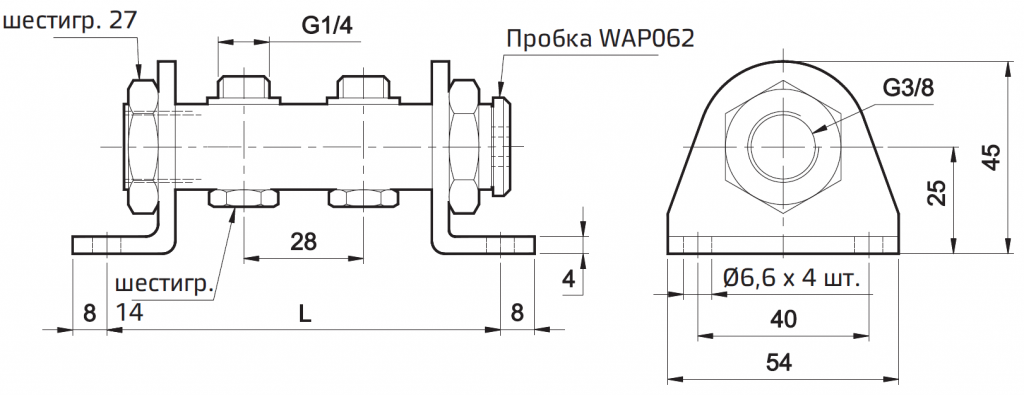

Плита — тип M004 (для клапанов 3/2, 5/2, 5/3)
|
Кол-во клапанов |
L |
№ для заказа |
|
2 клапана |
92 |
M0040202 |
|
4 клапана |
148 |
M0040204 |
|
6 клапанов |
204 |
M0040206 |
|
8 клапанов |
260 |
M0040208 |
Принадлежности для компактных клапанов
Плита-заглушка для плиты типа M051
|
№ |
Позиция |
Количество |
№ для заказа |
| 1 |
Плита- заглушка |
1 |
A4C03 |
| 2 |
Винт — M4X0,7 |
2 |
Плиту-заглушку можно использовать для заглушения неиспользуемого места на плите. Например, если требуется установить только 5 клапанов на плиту № M0510206, шестое место можно заглушить и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше).

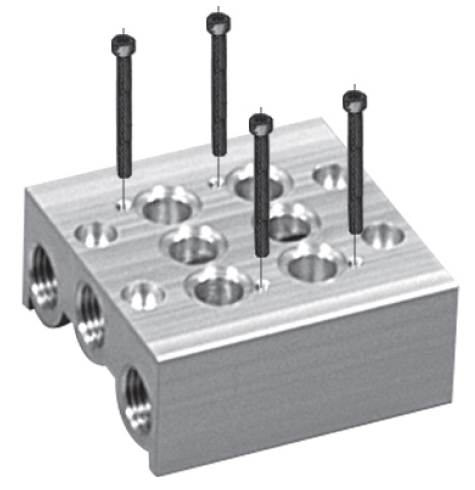

Плита-заглушка для плиты типа M003
|
№ |
Позиция |
Количество |
№ для заказа |
| 1 |
Плита- заглушка |
1 |
A4C02 |
| 2 |
Винт — M4X0,7 |
2 |
Область применения

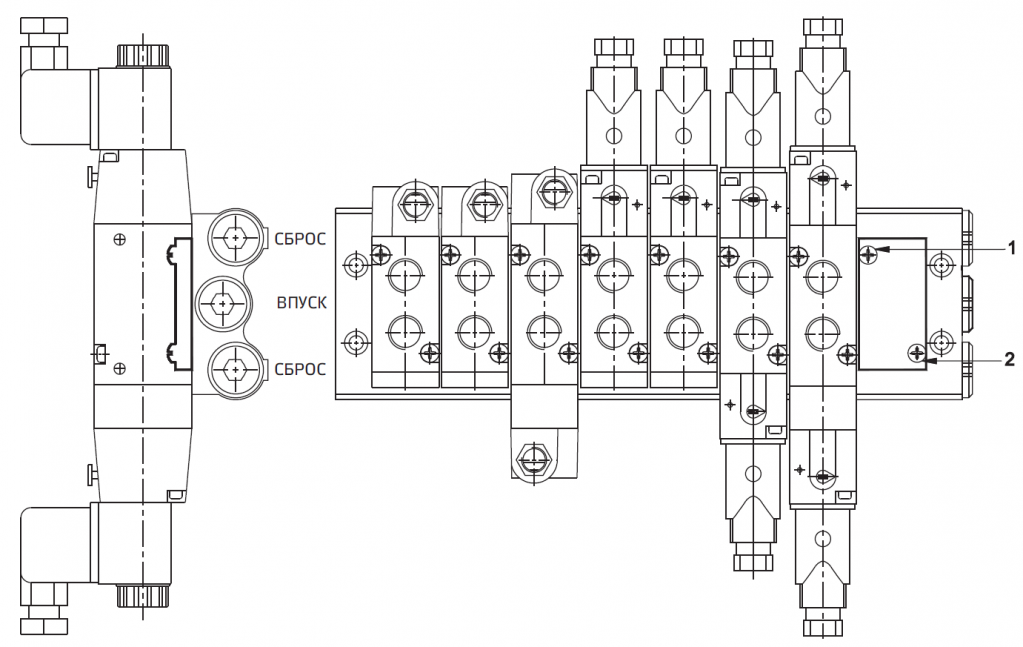

Плиту-заглушку можно использовать для заглушения неиспользуемого места на плите. Например, если требуется установить только 7 клапанов на плиту № M0030208, восьмое место можно заглушить и сделать холостым с помощью одной плиты-заглушки (см. рисунок выше).
Заглушка для плиты типа M004
|
Изделие |
№ для заказа |
|
Заглушка |
A4C01 |
Область применения

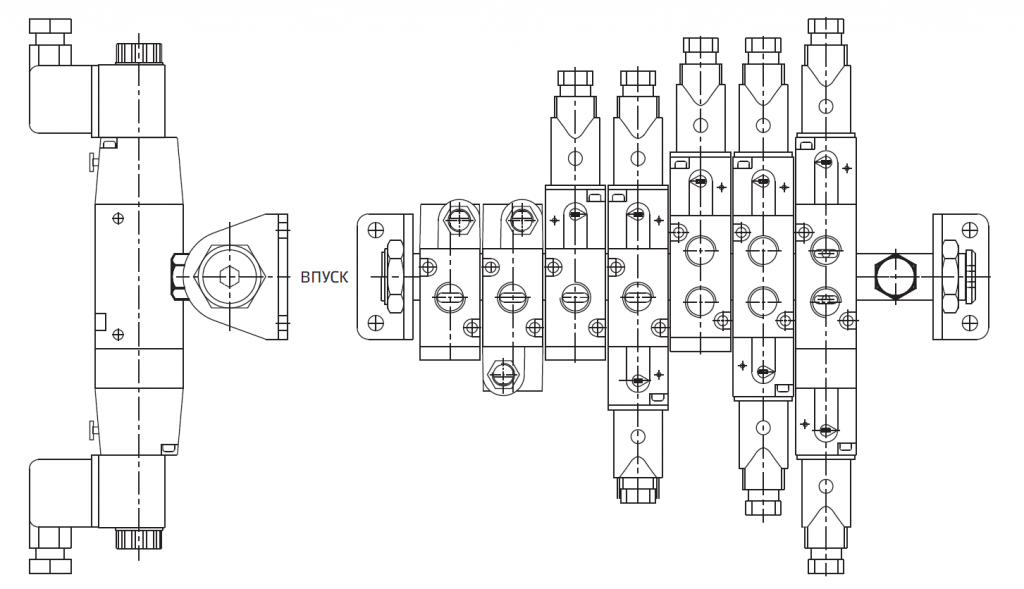

Заглушку можно использовать для заглушения неиспользуемого места в плите. Например, если требуется установить только 7 клапанов на плиту № M0040208, восьмое место можно заглушить и делать холостым с помощью заглушки (см. рисунок выше).
