Характеристики
Артикул
E24
Расход
140 л/мин
Давление
0-10 бар
Гарантия
2 года
110.96 ₽/шт
Варианты цен
110.96 ₽/шт
В корзину
773.34 ₽/шт
Варианты цен
773.34 ₽/шт
В корзину
517.80 ₽/шт
Варианты цен
517.80 ₽/шт
В корзину

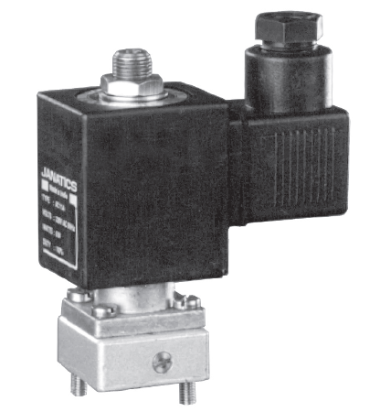

Клапан с электромагнитным управлением 3/2, НЗ, 10бар, 220V AC
Описание
2 121.63 ₽/шт
Варианты цен
2 121.63 ₽/шт
В корзину
Клапан с электромагнитным управлением, 3/2, НЗ, 10бар, 24V DC
Описание
2 121.63 ₽/шт
Варианты цен
2 121.63 ₽/шт
В корзину
1 543.31 ₽/шт
Варианты цен
1 543.31 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
53.80 ₽/шт
Варианты цен
53.80 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
2 320.01 ₽/шт
Варианты цен
2 320.01 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1 250.79 ₽/шт
Варианты цен
1 250.79 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
517.80 ₽/шт
Варианты цен
517.80 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
2 868.07 ₽/шт
Варианты цен
2 868.07 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан с электромагнитным управлением 3/2, НЗ, 10бар, 24V AC
Описание
2 121.63 ₽/шт
Варианты цен
2 121.63 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан с электромагнитым управлением, 3/2, нормально закрытый, 10 бар, 24V AC, с кнопкой ручного дублирования
Описание
2 212.42 ₽/шт
Варианты цен
2 212.42 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан с электромагнитым управлением, 3/2, нормально закрытый, 10бар, 220V AC, с кнопкой ручного дублирования
Описание
2 212.42 ₽/шт
Варианты цен
2 212.42 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
1 543.31 ₽/шт
Варианты цен
1 543.31 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан с электромагнитным управлением, 3/2, НЗ, 10бар, 24V DC
Описание
2 212.42 ₽/шт
Варианты цен
2 212.42 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан с электромагнитным управлением, 3/2, НЗ, 10бар, 24V DC, разъем с индикацией
Описание
3 352.25 ₽/шт
Варианты цен
3 352.25 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан с электромагнитым управлением, 3/2, нормально закрытый, 10бар, 220V AC, разъем с варистором
Описание
3 352.25 ₽/шт
Варианты цен
3 352.25 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Клапан с электромагнитным управлением, 3/2, НЗ, 10бар, 110V DC Low temp (-50°C to 80°C)
Описание
2 760.48 ₽/шт
Варианты цен
2 760.48 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Показать еще
Особенности
- Групповой монтаж (доступны плиты для группового монтажа 1, 2,5 и 9 клапанов — подробная информация представлена на следующей странице).
- Широкий диапазон напряжений обмотки.
- Непрерывный цикл работы.
- Низкая температура эксплуатации.
- Бесшумная работа.
- Ручное управление (шлицевое)
Технические характеристики
|
Модель # |
E24002 |
||
|
Размер отверстия |
Cброс — G1/8 |
||
|
Температура окружающей среды |
Не более 60° С |
||
|
Среда |
Отфильтрованный сжатый воздух |
||
|
Проходное отверстие (NW) |
2 | ||
| Рабочее давление (бар) | 0-10 | ||
|
Расход (л/мин)* |
140 | ||
|
Электрические характеристики |
|||
|
Ширина катушки |
32 мм |
||
| Напряжение (V) ±10% |
AC (50 Гц) 24, 48, 110, 220 |
DC |
|
| 12 | 24,48,110 | ||
|
Потребляемая мощность (ватт) |
6 | 9 | 8 |
| Рабочий цикл |
Непрерывный |
||
| Тип защиты обмотки |
IP65 |
||
|
Класс изоляции |
Класс F |
||
|
Материалы конструкции |
Алюминий, латунь, нержавеющая сталь, нитрил |
||
# Для заказа см. страницу № 148 * 6 бар на впуске, 5 бар на выпуске, с перепадом давления +p = 1 бар
Перечень запасных частей
|
№ |
Катушка (без разъема) |
Код для заказа |
|
| Напряжение |
AC 50 Гц |
DC |
|
| 1 | 220 |
AC 11A |
- н/п - |
| 110 |
AC 11B |
DC 12Q |
|
| 48 |
AC 11D |
DC 12S |
|
| 24 |
AC 11G |
DC 12W |
|
| 12 | - н/п - | DC 15R | |
| 2 |
Сердечник включает в себя: 1. Стержень 2. Основную пружину |
SSA0311 |
SSA0711 |
Внимание!Катушку переменного тока (АС) не следует использовать на клапане с катушкой постоянного тока (DC) и наоборот.
Плита для группового монтажа клапанов
Плита на 4, 6, 9 мест
|
Кол-во клапанов |
Резьба | W | B | C | C1 | A | oD | L | L1 | L2 | H | H1 |
Код для заказа |
| Четыре клапана | G 1/4 |
G 1/8 |
35 | 143 | 25 | 33 | 6,7 | 155 | 6 | 5 | 20 | 11 | LA3029 |
|
Шесть клапанов |
G 1/4 |
G 1/8 |
35 | 209 | 25 | 33 | 6,7 | 221 | 6 | 5 | 20 | 11 | LA3030 |
|
Девять клапанов |
G 1/4 |
G 1/8 |
35 | 308 | 25 | 33 | 6,7 | 320 | 6 | 5 | 20 | 11 | 42312 |
Плита на 1, 2, 3, 5 мест (возможно соединение нескольких плит)
|
Кол-во клапанов |
Резьба | W | B | C | C1 | A | oD | L | L1 | L2 | H | H1 |
Код для заказа |
| Один клапан | G 1/4 |
G 1/8 |
35 | 44 | 25 | — | 6,7 | 56 | 6 | 5 | 20 | 11 | 42080 |
|
Два клапана |
G 1/4 |
G 1/8 |
35 | 77 | 25 | 33 | 6,7 | 89 | 6 | 5 | 20 | 11 | 42070 |
|
Три клапана |
G 1/4 |
G 1/8 |
35 | 110 | 25 | 33 | 6,7 | 122 | 6 | 5 | 20 | 11 | LA3035 |
|
Пять клапанов |
G 1/4 |
G 1/8 |
35 | 176 | 25 | 33 |
6,7 |
188 | 6 | 5 | 20 | 11 | 42069 |
Соединитель плит
Применение:
Данные соединители в сборе могут использоваться для соединения двух плит. На пример, 2 плиты № 42080 можно соединить. Это применимо только к плитам на 1, 2, 3, 5 мест.
Плита-заглушка
Применение:
Данные крышки в сборе можно использовать для заглушения неиспользуемого места в многоместной плите.
Например, если требуется установить только 8 клапанов на плиту № 42312, девятое место можно заглушить с помощью одной плитызаглушки.
|
Наименование детали |
№ для заказа |
|
Соединитель плит |
MS001 |
|
Плита-заглушка |
MS002 |
Порядок заказа
При заказе клапана указывайте коды дял заказа, приведенный в соответствующих таблицах.
