Характеристики
Артикул
Расход
1000 л/мин
Давление
2-10 бар
Гарантия
2 года

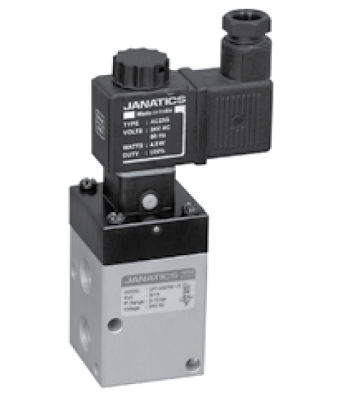

Пневмораспределитель с электромагнитным управлением G1/4'' Ду 6, 3/2, НЗ, пружинный возврат, 24V AC
Описание
4 317.24 ₽/шт
Варианты цен
4 317.24 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель с электромагнитным управлением G1/4'' Ду 6, 3/2, НЗ, пружинный возврат, 110V AC
Пневмораспределитель с электромагнитным управлением G1/4'' Ду 6, 3/2, НЗ, пружинный возврат, 110V AC
Описание
4 317.24 ₽/шт
Варианты цен
4 317.24 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель с электромагнитным управлением G1/4'' Ду 6, 3/2, НЗ, пружинный возврат, 24V DC
Описание
4 317.24 ₽/шт
Варианты цен
4 317.24 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель с электромагнитным управлением G1/4'' Ду 6, 3/2, НЗ, пружинный возврат, 220V AC
Пневмораспределитель с электромагнитным управлением G1/4'' Ду 6, 3/2, НЗ, пружинный возврат, 220V AC
Описание
4 317.24 ₽/шт
Варианты цен
4 317.24 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Пневмораспределитель с электромагнитным управлением G1/4'' Ду 6, 3/2, НЗ, пружинный возврат, 220VAC, электроразъем с индикацией
Описание
Пневмораспределитель с электромагнитным управлением G1/4'' Ду 6, 3/2, НЗ, пружинный возврат, 12V DC
Описание
4 317.24 ₽/шт
Варианты цен
4 317.24 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Особенности
- Клапан тарельчатого типа с управляемой диафрагмой.
- Смазка не требуется.
- Необслуживаемый.
- Широкий диапазон напряжений.
- Непрерывный цикл работы.
- Хорошие расходные характеристики
- Катушка может вращаться на 360°.
- Подходит для грязной/пыльной среды.
|
Модель |
DP1 | ||
| Тип | 3/2 | 5/2 | |
|
Размер отверстия |
Впуск (1), выпуск (2,4), сброс (3,5) —G1/4 |
||
|
Температура окружающей среды |
макс. 60° C |
||
|
Среда |
Сжатый воздух |
||
|
Диапазон рабочего давления (бар) |
2-10 бар | ||
|
Проходное отверстие (NW) |
6 | ||
|
Расход @ (л/мин)* |
1000 | 1000 | |
|
Электрические характеристики |
|||
|
Ширина катушки |
22 мм |
||
| Напряжение (V) ±10% |
AC (50 Гц) 24, 48, 110, 220 |
DC 12 24,48,110 | |
|
Потребляемая мощность (ватт) |
6 BA | 5 кВт | |
| Рабочий цикл |
Непрерывный |
||
| Класс изоляции | Класс F | ||
| Тип защиты обмотки |
IP65 |
||
|
Материалы конструкции |
Алюминий, латунь, нержавеющая сталь, нитрил |
||
@ Давление на входе 6 бар и перепад давления 1 бар
Перечень запасных частей
|
№ |
Катушка (без разъема) |
Код для заказа |
|
| Напряжение (В) |
AC 50 Гц |
DC |
|
| 1 | 220 |
AC23A |
Нет |
| 110 |
AC23B |
DC24Q |
|
| 48 |
AC23D |
DC24S |
|
| 24 |
AC23G |
DC24W |
|
| 12 | Нет | DC24R | |
| 2 |
Сердечник включает в себя: 1. Стержень 2. Основную пружину |
SSA0311 |
SSA0711 |

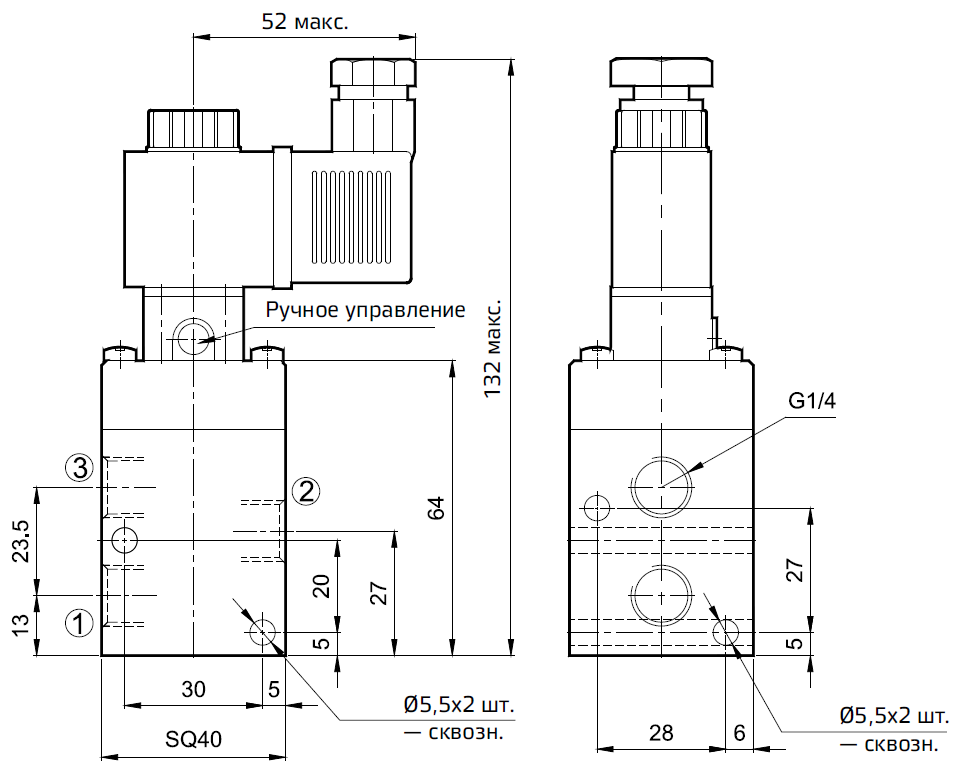

3/2 Нормально закрытый клапан непрямого действия с пружинным возвратом
|
№ для заказа |
DP145SR61 |
|
Обозначение |
 |
Порядок заказа
1. Электромагнитный клапан + «разъем без светодиодного индикатора»При заказе клапанов с электромагнитным управлением указывайте данный индекс вместе с номером модели для обозначения необходимого напряжения
| A | 220 B | AC |
|
Q | 110 B | DC |
| B | 110 B | AC | S | 48 B | DC | |
| D | 48 B | AC | W | 24 B | DC | |
| G | 24 B | AC | R | 12 B | DC |
Пример:
a.Код для заказа нормально открытого клапана непрямого действия с одной катушкой 3/2, 24 В пост. тока — DP135SR61-W
б. Код для заказа нормально открытого клапана непрямого действия с пружинным возвратом 3/2 с катушкой 24 В пост. тока и литым кабелем — DP135SR61-W1
2. Электромагнитный клапан + «разъем со светодиодным индикатором»
При заказе клапанов с электромагнитным управлением с разъемом, оснащенными светодиодными индикаторами, указывайте коды из приведенных ниже соответствующих таблиц.
 |
 |
 |
|
||||
|
Напряжение |
Цвет корпуса и индикация | Цвет светодиода | Тип соединения | ||||
| A | 220 B AC |
TO |
 |
R | Красный | 0 |
Кабельн. ввод PG |
| G | 24 B AC |
Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания |
|||||
| W | 24 B DC | T |  |
1 |
Литой кабель (длиной 2 метра) |
||
|
Прозрачный корпус с биполярным светодиодным индикатором, подтверждающим напряжение питания, плюс варистор для защиты от перенапряжения источника и нагрузки |
|||||||
Пример:
Код для заказа 3/2 нормально открытого клапана непрямого действия с пружинным возвратом 24 В пост. тока, оснащенного светодиодом, с прозрачным корпусом, биполярным светодиодом и варистором с литым кабелем: DP135SR61-WT1R1 .
