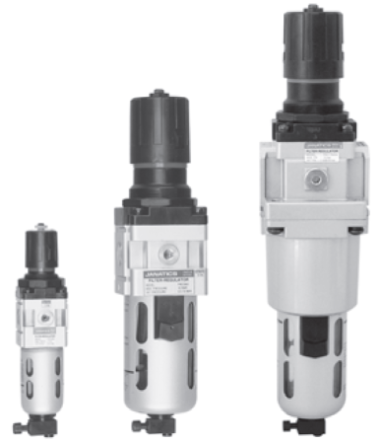

Фильтр-регуляторы FRC1-T с защитой от неумелого использования

Комбинация фильтра с регулятором с защитой от неумелого обращения — 1/8, 1/4, 3/8, 1/2, 3/4, 1 дюйм

Особенности

• Модульный.
• Подходит для панельного монтажа.
• Фильтр – бронзовый фильтрующий элемент;
• Регулятор

– мембранный, со сбросом;
– компенсация потока в моделях FRC14, FRC15 и FRC17 (с трубкой Вентури) для ускоренного срабатывания;
– неподъемная регулирующая ручка с «нажатием для блокировки» для фиксации любого заданного давления.

• Стальной кожух колбы, байонетного типа на моделях FRC14, FRC15 и FRC17 и резьбового типа на модели FRC13.
• Хорошие характеристики потока и регулировки.
• Защита от неумелого обращения (обеспечивается за счет винта на ручке).

Технические характеристики

@ Давление подачи 7 бар, заданное давление 6 бар, перепад давле ния ∆p = 1 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа».
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"

Функция

1. Предотвращает несанкционированные повороты рукоятки.
2. Настройки выходного давления остаются неизменными. Данные регуляторы обеспечивают дополнительный уровень безопасности. (Установите необходимое давление на выходе и зафиксируйте с помощью винта, чтобы исключить изменение выходного давления)

Меры предосторожности

1. Перед монтажом и подключением трубопроводов проверяйте направление потока.

2. Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
3. Выполняйте монтаж в чистой среде.
4. Ниппели с конической резьбой (R ) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
5. Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов.

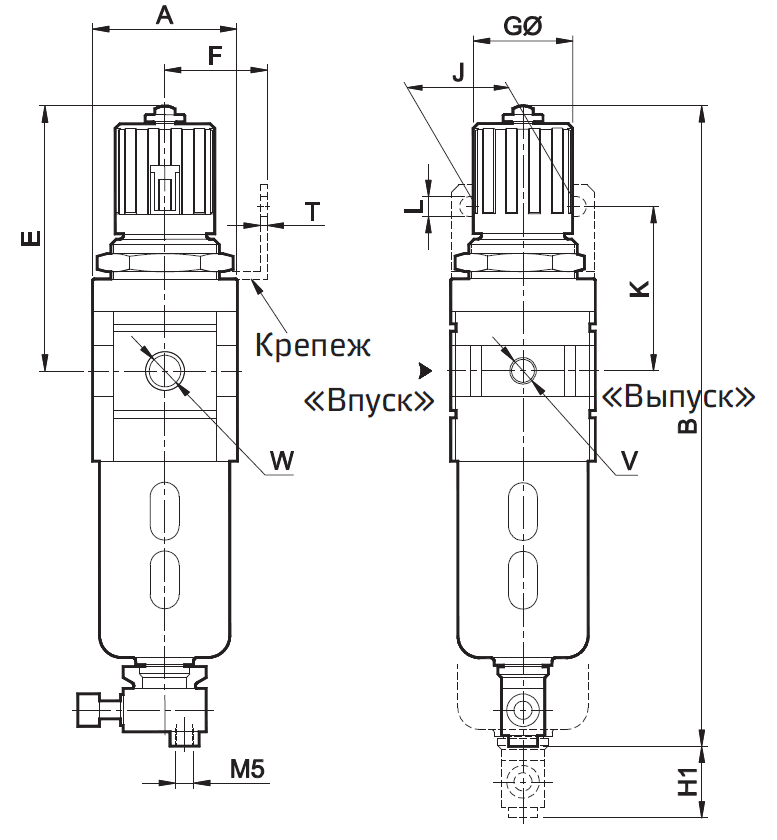

Модель FRC13…T

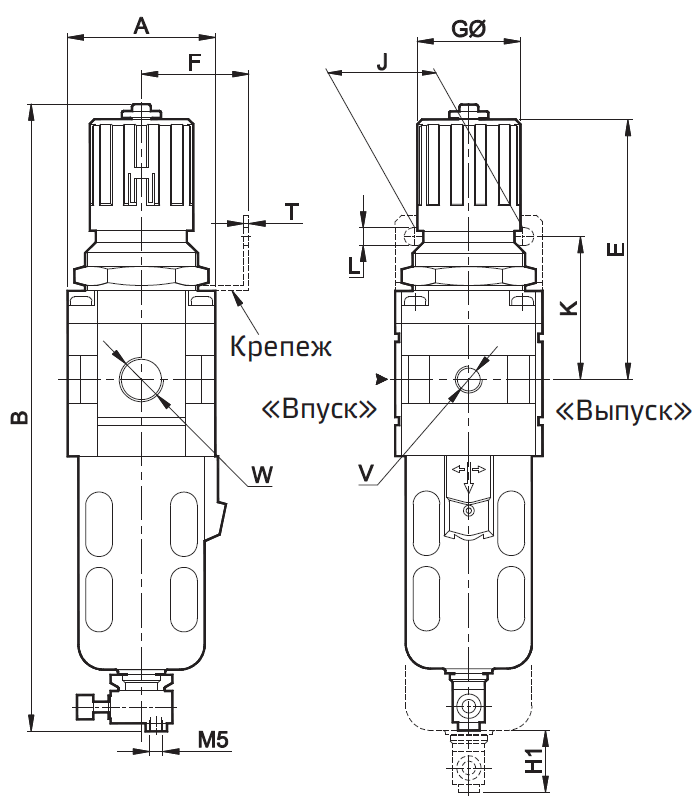

Модель FRC14…T и FRC15…T

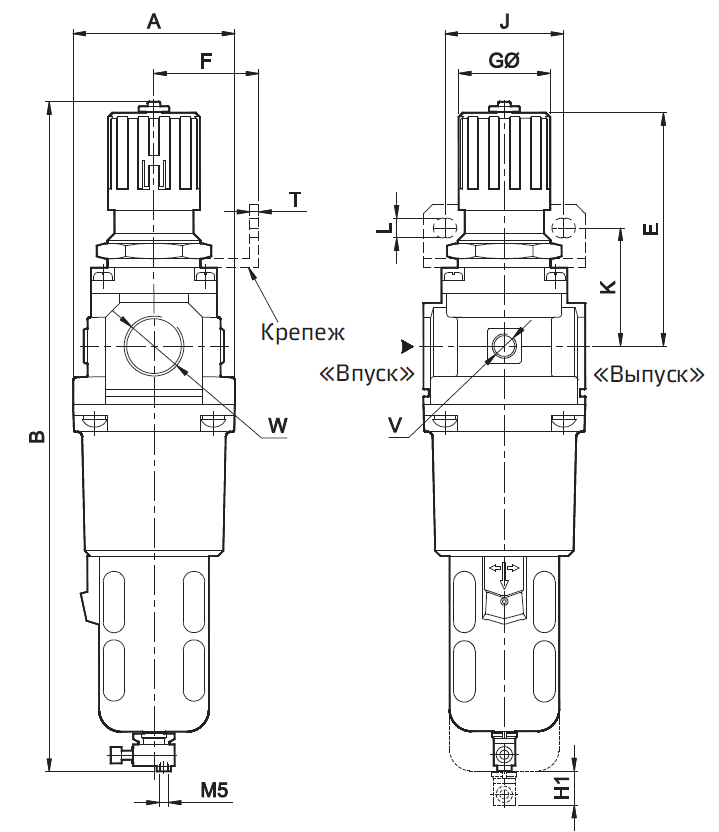

Модель FRC17…T

Регулировка давления

Ослабьте винт, расположенный в верхней части ручки. Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение и затяните винт на ручке. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)

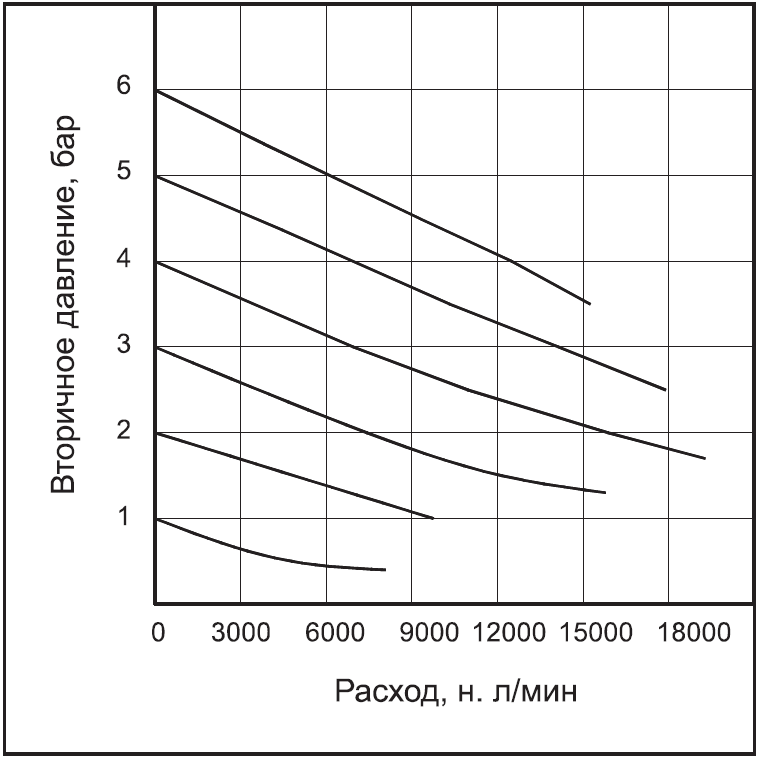

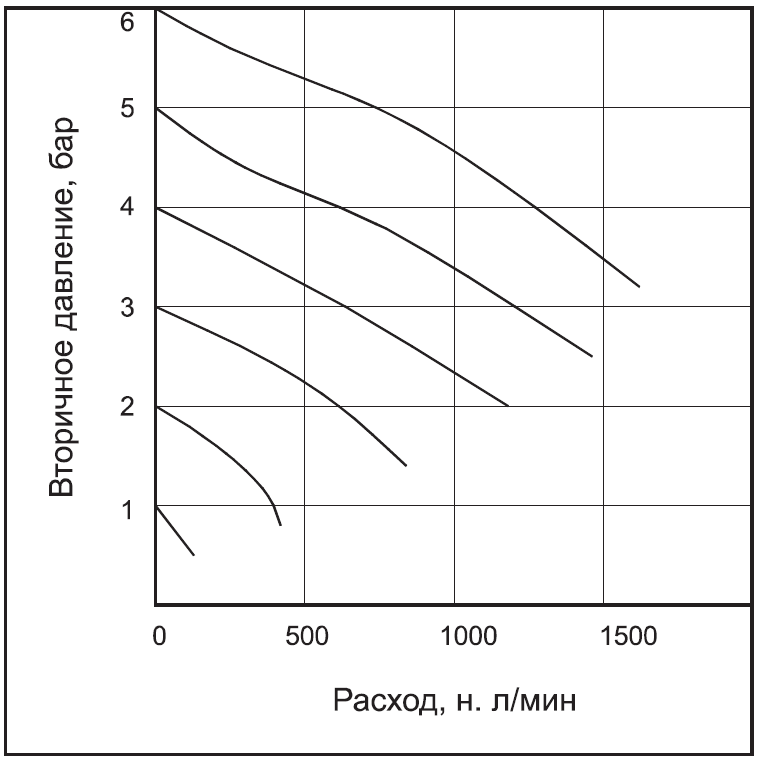

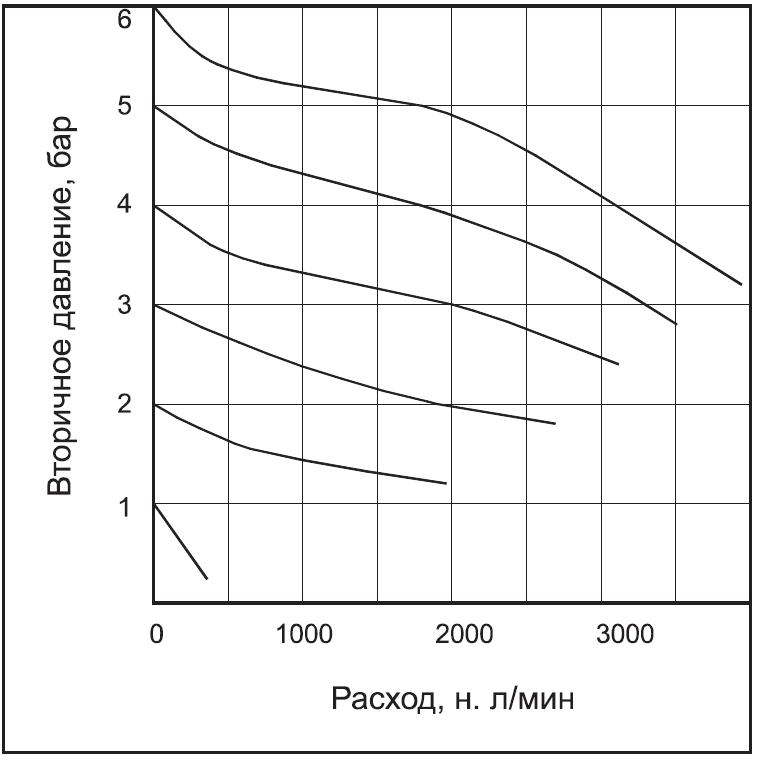

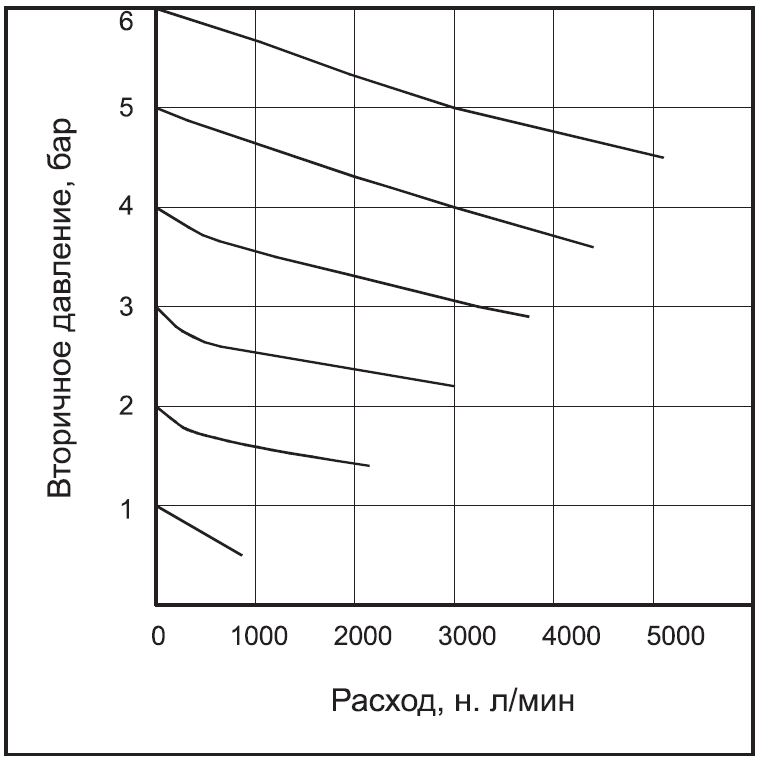

Графики расхода

Порядок заказа

Пример заказа:

комбинация фильтра с регулятором — размер 3/8 (с отверстием G 3/8) с фильтром 5 мкм и диапазоном давления 0,5–7 бар с защитой от неумелого обращения: № для заказа: FRC146213-T.

При заказе FRC 3/8 будет поставлена наша стандартная модель FRC146234 с фильтром 40 мкм и диапазоном давления 0,5–10 бар.

Также доступен вариант с полуавтоматическим сливом, за подробностями обращайтесь к своему менеджеру
