Характеристики
Артикул
FRC3
Расход
1000 - 4000 л/мин
Давление
0,8 - 6000 бар
Гарантия
2 года
Фильтр-регулятор, G1/4", 40мкм,с манометром, ручной слив, 10бар
Описание
3 878.55 ₽/шт
Варианты цен
3 878.55 ₽/шт
В корзину
Фильтр-регулятор, G1/4", 5мкм,с манометром, ручной слив, 10бар
Описание
3 878.55 ₽/шт
Варианты цен
3 878.55 ₽/шт
В корзину
Фильтр-регулятор, G1/2", 40мкм,с плитой адаптера, ручной слив
Описание
7 218.96 ₽/шт
Варианты цен
7 218.96 ₽/шт
В корзину
Фильтр-регулятор, G1/2", 5мкм,с манометром, ручной слив, 10бар
Описание
8 456.03 ₽/шт
Варианты цен
8 456.03 ₽/шт
В корзину
Фильтр-регулятор, G1/2", 40мкм,с манометром, ручной слив, 8.5бар
Описание
8 456.03 ₽/шт
Варианты цен
8 456.03 ₽/шт
В корзину
Фильтр-регулятор, G1/4", 25мкм,с манометром, ручной слив, 7бар Кронштейн (стандартный)
Описание
4 150.90 ₽/шт
Варианты цен
4 150.90 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Фильтр-регулятор, G1/4", 40мкм,с манометром, ручной слив, 8.5бар Кронштейн (стандартный)
Описание
4 150.90 ₽/шт
Варианты цен
4 150.90 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Фильтр-регулятор, G1/4", 5мкм,с манометром, ручной слив, 10бар Кронштейн (стандартный)
Описание
4 150.90 ₽/шт
Варианты цен
4 150.90 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Фильтр-регулятор, G1/4", 5мкм,с манометром, ручной слив, 10бар Кронштейн (монтаж в панель)
Описание
4 150.90 ₽/шт
Варианты цен
4 150.90 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Фильтр-регулятор, G1/2", 40мкм,с манометром, ручной слив, 10бар Кронштейн (стандартный)
Описание
8 646.35 ₽/шт
Варианты цен
8 646.35 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

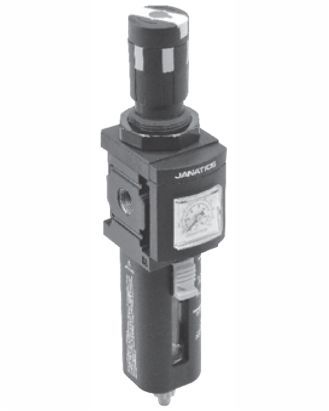

Комбинация фильтра с регулятором – G1/4 и G1/2
* Давление на входе 10 бар, давление настройки 6,3 бар, падение давления ∆p = 1 бар (для стандартных моделей).
** Подробно см. радел «Порядок заказа».
*** Подробно см. раздел «Дополнительные принадлежности», страницы 577-579.
Особенности
- Исполнение для помещений с высокими требованиями к чистоте
- Подходит для панельного и модульного монтажа
-
Фильтр:
- Фильтр-элементы из спеченной бронзы или полиэтилена
- Ручное сливное устройство с поворотной головкой клапана для удобства слива конденсата
- Быстросъемная колба с байонетным креплением -
Регулятор давления:
- Мембранного типа, с разгрузкой
- Компенсация потока (трубкой Вентури) для ускоренного отклика
- Невыдвижная регулирующая рукоятка с фиксацией нажатием для защиты настройки от случайного изменения
- Встроенный плоский манометр, устанавливаемый заподлицо на любую сторону - Высокие характеристики регулирования и пропускной способности
- Подготовка под висячий замок для исключения изменений настройки давления
- Встроенный обратный клапан позволяет свободный поток воздуха в обратном направлении
Функция
Фильтр-регулятор представляет собой комбинированное устройство в составе фильтра и регулятора давления в одном корпусе. Регулятор используется для управления скоростью и точностью потока воздуха, а фильтр очищает сжатый воздух, поступающий от компрессора.Технические характеристики
|
Модель |
FRC33... | FRC35... | |||
|
Среда |
Сжатый воздух | ||||
|
Размер отверстия |
G1/4 | G1/2 | |||
|
Расход (л/мин)* |
1000 | 4000 | |||
|
Диапазон рабочего давления (бар) |
от 0,8 до 10 | 6000 | |||
|
Диапазон регулирования давления (бар)** |
от 0,2 до 2; от 0,2 до 4; от 0,5 до 7; от 0,5 до 8,5 (стандартный) | ||||
|
Температура окружающей среды (⁰C) |
от -10 до +50 | ||||
|
Температура сжатого воздуха (⁰C) |
от +5 до +50 | ||||
|
Степень фильтрации (мкм)** |
1, 5, 25, 40 (стандартная), 50, 100 | ||||
|
Емкость колбы (при максимальном уровне конденсата) (мл) |
17 | 50 | |||
|
Материал колбы |
Поликарбонат | ||||
|
Материал защиты колбы |
Пластик | ||||
|
Пространственная ориентация |
Вертикальный (как на изображении) | ||||
|
Материальное исполнение |
Алюминиевое литье под давлением, латунь, сталь, поликарбонат, нитрил, полиамид, нержавеющая сталь, ацеталь, бронза |
||||
| Дополнительные принадлежности*** | Кронштейн, комплект модульного монтажа | ||||
| Масса (кг) | 0,27 | 0,90 | |||
** Подробно см. радел «Порядок заказа».
*** Подробно см. раздел «Дополнительные принадлежности», страницы 577-579.
|
Размеры выреза в панели |
Подготовка под навесной замок | Монтаж в панель | |||
 |
|||||
Модель FRC3...
Стандартная
| № модели | T1 | L1 | L2 | L3 | L4 | L5 | LG | L7 | L8 | L9 | L10 | ØB1 | B2 | B3 | B4 | ØM | Ød1 | |||
| FRC33...-M | G1/4 | 215 | 56 | 30 | 58,5 | 137 | 159 | 18 | 4,5 | 25 | 40 | 28 | M30X1,5 | 42 | 58 | 31 | 3,2 | |||
| FRC35...-M | G1/2 | 302 | 84 | 46 | 89,5 | 196 | 217 | 27 | 7 | 30 | 62 | 42,5 | M45X1,5 | 62 | 77,5 | 46 | 3,5 | |||
Для получения подробных сведений о креплении см. раздел по дополнительным принадлежностям, каталог "Пневматические комплектующие", страницы 577-579
С передней крышкой
| № модели | T1 | B3 | B4 | |||
| Серия FRC33...-F1 | G1/4 | 42 | 55,5 | |||
| Серия FRC35...-F1 | G1/2 | 62 | 77,5 | |||
С плитой адаптера (на резьбу 1/8”)
| № модели | T1 | T2 | B3 | B4 | |||
| Серия FRC33...-F2 | G1/4 | G1/8 | 42 | 58 | |||
| Серия FRC35...-F2 | G1/2 | G1/8 | 62 | 77,5 | |||
Кривые характеристик
| Размер G1/4 | Размер G1/2 | |||
 |
 |
|||
Осторожно!
|
1. Настройте регулятор на требуемое выходное давление визуально, по показанию манометра. 2. Для настройки давления поворачивайте рукоятку регулятора от руки. Не используйте для регулировки/поворота рукоятки инструмент, поскольку это может привести к повреждению рукоятки и внутренних устройств арматуры. См. рис. (a) 3. Не пытайтесь регулировать давление или поворачивать рукоятку в положении фиксации или с установленным висячим замком во избежание повреждения рукоятки и внутренних устройств арматуры. Выполняйте регулировку давления поворотом рукоятки только после снятия висячего замка и вывода рукоятки из положения фиксации. См. рис. (b) 4. Не пытайтесь выдвинуть скобу для висячего замка в незафиксированном положении рукоятки регулятора. 5. Для установки висячего замка нажмите рукоятку вниз для ее фиксации, после чего вытяните вверх скобу для висячего замка. См. рис. (c) 6. Периодические или одиночные резкие импульсы давления в системе следует исключить, поскольку это сокращает срок службы манометра. 7. При подаче на устройство давления, превышающего диапазон шкалы манометра, манометр может быть поврежден. 8. Подбирать висячий замок надлежит таким образом, чтобы его дужка по толщине в точности подходила к скобе для висячего замка или имела немного меньший размер. Неправильно подобранный навесной замок может привести к неисправности устройства. 9. Регулярно сливайте конденсат, чтобы он не заблокировал фильтр-элемент. 10. При загрязнении фильтра может снизиться его пропускная способность. Регулярно осматривайте и заменяйте фильтр-элемент. 11. При сильном загрязнении колбы или помутнении материала очистите колбу или замените новой. |
 |
|||
 |
||||
 |
||||
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство.
- Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Регулировка давления
Отожмите рукоятку вверх и выполните регулировку, поворачивая рукоятку. При повороте по часовой стрелке выходное давление повышается. Нажмите на рукоятку, чтобы зафиксировать ее положение. При повороте рукоятки против часовой стрелки выходное давление понижается. Давление на входе должно быть не менее чем на 1 бар выше давления настройки.Порядок заказа
| FRC3 | 361 | 3 |
|
4 |
|
|
М | F1 | |||||||||
|
|
|||||||||||||||||
| Размер корпуса и присоединительный размер |
Степень фильтрации (мкм) |
Диапазон давления |
Конфигурация фильтр-элемента |
Устройство слива |
Монтажные принадлежности на переднюю сторону |
Монтажные принадлежности на тыльную сторону |
|||||||||||
| 361 1/4" и G1/4 |
0 - 1 |
1 0,2–2 бар |
Пусто Фильтр-элемент цилиндрической формы из спеченного бронзового материала |
M Ручное сливное устройство с резьбовой пробкой |
Пусто С плоским манометром, устанавливаемым заподлицо |
Пусто Без принадлежностей |
|||||||||||
| 563 1/2" и G1/2 |
1 - 5 |
2 0,2–4 бар |
1 Фильтр-элемент цилиндрической формы из пластика |
|
F1 С передней крышкой |
C1 Кронштейн (монтаж в панель) |
|||||||||||
|
|
2 - 25 |
3 0,5–7 бар |
|
|
F2 С плитой адаптера 1/4 - G1/8 |
C2 Кронштейн (стандартный) | |||||||||||
|
3 - 40 (стандартное исполнение) |
4 0,5–10 бар (стандартное исполнение) |
|
F2 С плитой адаптера 1 | ||||||||||||||
|
4 - 50 |
|
|
|||||||||||||||
| 5 - 100 |
|
|
|||||||||||||||
Пример
№ для заказа комбинированного фильтра-регулятора: размер 1/4 (порты G1/4), с фильтр-элементом 5 мкм, диапазон регулирования давления 0,5–7 бар, пластиковый фильтр-элемент, с плоским манометром, устанавливаемым заподлицо, и кронштейном (стандартным): FRC3361131-M-C2При заказе как «FRC 1/4» будет поставлена наша стандартная модель FRC336134-M, с фильтр-элементом 40 мкм, диапазоном регулирования давления 0,5–10 бар и с передней крышкой.
Примечание: по другим принадлежностям см. ПОРТАЛ ГЕНЕРАТОРА ЗАКАЗНЫХ КОДОВ JANATICS.
