Клапан плавного пуска – G1/4 и G1/2
* Входное давление 6,3 бар, падение давления ∆p = 1 бар
** Температура наружного воздуха от +5 до +50 °С для моделей с манометром и датчиком давления
*** Подробно см. раздел «Дополнительные принадлежности», страницы 577-579
Особенности
- Время подачи давления прибл. от 55 до 75 % от входного давления
- Регулируемая задержка времени подачи давления игольчатым вентилем
- Высокая пропускная способность
- С плоским манометром, устанавливаемым заподлицо
- Подготовка под установку плоского манометра с передней и тыльной стороны
- Подготовлен для удобного модульного монтажа
- Исполнение для помещений с высокими требованиями к чистоте
Функция
- Пневматический клапан плавного пуска используется для заполнения системы сжатым воздухом с медленным увеличением давления во избежание неожиданных, разупорядоченных движений пневматических исполнительных механизмов системы про перезапуске
- Подаваемый на вход сжатый воздух через механизм управления, регулируемый игольчатым вентилем подается на выход с медленным наращиванием давления
- Когда давление на выходе достигает прибл. от 55 до 75 % от входного давления, затвор клапана полностью открывается, обеспечивая полный проход
- При полном сбросе воздуха затвор клапана остается закрытым, удаление воздуха происходит через игольчатый вентиль
Технические характеристики
|
Модель |
S012361... |
S012563... |
||
| Среда | Сжатый воздух - фильтрованный | |||
| Присоединительная резьба |
G1/4 |
G1/2 | ||
| Тип |
2/2 НЗ |
|||
|
Расход (л/мин)* |
2400 |
6000 | ||
|
Диапазон рабочего давления (бар) |
от 4 до 10 |
|||
|
Температура окружающей среды (⁰C) |
от -10 до +60 | |||
| Температура сжатого воздуха (⁰C)** | от +5 до +50 | |||
| Пространственная ориентация | Любая | |||
| Материальное исполнение | Алюминиевое литье, латунь, полиамид, полиацеталь, нитрил, алюминий | |||
| Дополнительные принадлежности*** | Кронштейн, комплект модульного монтажа, глушитель | |||
| Масса |
0,15 |
0,55 | ||
* Входное давление 6,3 бар, падение давления ∆p = 1 бар
** Температура наружного воздуха от +5 до +50 °С для моделей с манометром и датчиком давления
*** Подробно см. раздел «Дополнительные принадлежности», страницы 577-579
Внимание!
- Поскольку затвор клапана может быть не до конца герметичен, клапан не пригоден для удержания давления в резервуаре или другом сосуде в течение длительного времени
- При наличии значительной утечки в системе после клапана рост давления невозможен, и клапан не будет полностью открываться
- Вызывать открывание клапана необходимо не реже одного раза в течение 30 дней, во избежание неисправности
- Не используйте этот клапан в качестве аварийного отсечного клапана
- Хотя клапан относится к нормально закрытому типу, при повышении давления на выходе свыше 55 % от входного происходит быстрое открывание
- Клапан необходимо монтировать только с выходной стороны маслораспылителя. При установке клапана на входной стороне маслораспылителя масло может быть выброшено обратным током воздуха в клапан из входного порта маслораспылителя
- Не допускайте эксплуатации данного изделия за пределами эксплуатационных диапазонов характеристик, поскольку это может вызвать повреждение или неисправность
Модель S01...
Стандартная
| № модели | W | L1 | L2 | L3 | L4 | шестигр. (Hex) | B1 | B2 | B3 | Ød | ||
|
S012361P-F1... |
G1/4 |
65,5 |
60 |
30 |
40 |
19 |
22 |
42 |
55,5 |
4 | ||
| S012563P-F1... |
G1/2 |
100,5 | 91 | 46 | 62 |
30 |
32 |
62 | 77,5 | 5 | ||
С плоским манометром, устанавливаемым заподлицо
| № модели | T1 | В1 | B3 | ||
|
S012361P... |
G1/4 |
22 |
58 |
||
|
S012563P... |
G1/2 |
32 |
77,5 |
||
С плитой адаптера (на резьбу 1/8”)
| № модели | T1 |
T3 |
B1 | B3 | ||
|
S012361P-F2... |
G1/4 |
G1/8 |
22 |
58 |
||
|
S012563P-F2... |
G1/2 |
G1/8 |
32 |
77,5 |
||
Меры предосторожности
- Перед монтажом в трубопровод проверьте направление потока и установите клапан соответственно.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистых условиях.
- Ниппели с конической резьбой (R) необходимо подматывать фторопластовой лентой. Затягивая ниппель, убедитесь, что фрагменты фторопластовой ленты не попали в устройство.
- Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
Кривые характеристик

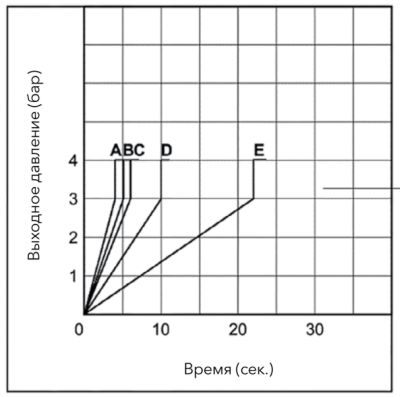

- График изменения давления в зависимости от времени для цилиндра Ø50 мм.
- Подача давления от прибл. 55 до 75 % от входного давления.
|

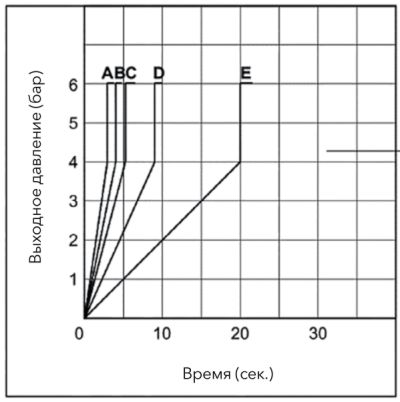

Входное давление – 4 бар |
|

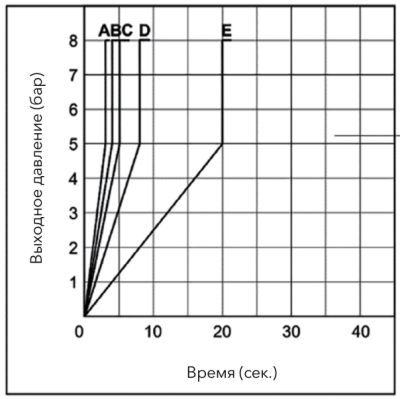

Входное давление – 6 бар |
|
||
 |
Подача давления прибл. 75 % от входного давления |
|
Подача давления прибл. 67 % от входного давления |
||

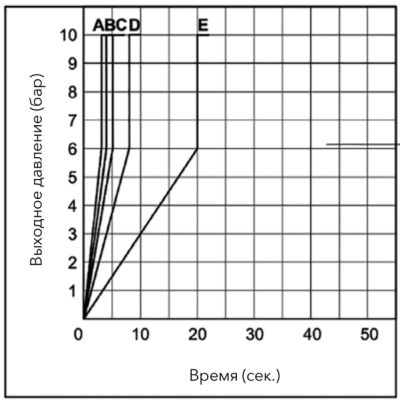

| Входное давление – 8 бар |
|
Входное давление – 10 бар |
|
||
 |
Подача давления прибл. 63 % от входного давления |
|
Подача давления прибл. 60 % от входного давления | ||
Порядок заказа
| S012 |
361 |
P |
4 |
4 |
||||||
|
|
Размер корпуса и присоединительный размер |
|
Способ управления |
Монтажные принадлежности на переднюю сторону |
Монтажные принадлежности на тыльную сторону |
|||||
|
|
361 1/4" и G1/4 |
P Пневматическое управление |
Пусто С плоским манометром, устанавливаемым заподлицо |
Пусто Без принадлежностей |
||||||
| 563 1/2" и G1/2 | F1 С передней крышкой |
|
C2 Кронштейн (стандартный) | |||||||
| F2 С плитой адаптера 1/4 - G1/8 | ||||||||||
| F2 С плитой адаптера 1/2 - G1/8 | ||||||||||
Внимание!
- № для заказа клапана плавного пуска: размер 1/4 (порты G1/4) с пневматическим приводом, с плоским манометром, устанавливаемым заподлицо и кронштейном (стандартным): S012361P-C2
- При заказе как «Клапан плавного пуска 1/4» будет поставлена наша стандартная модель S012361P-F1, с передней крышкой.
- Примечание: по другим принадлежностям см. ПОРТАЛ ГЕНЕРАТОРА ЗАКАЗНЫХ КОДОВ JANATICS.
