Характеристики
Артикул
FRLM1A
Расход
2000-5000 л/мин
Давление
2-10 бар
Гарантия
2 года
Блок, фильтр+регулятор+маслорасп., 1/2, 40мкм, 10бар, адаптер под трубу, автослив
Описание
14 047.83 ₽/шт
Варианты цен
14 047.83 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Блок, фильтр+регулятор+маслорасп., 3/8, 40мкм, 10бар, адаптер под трубу, автослив
Описание
11 637.04 ₽/шт
Варианты цен
11 637.04 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Блок подготовки воздуха, фильтр + регулятор давления + маслораспылитель, G1", 40 мкм, 10 бар, автоматический слив, скоба для настенного монтажа
Описание
27 009.64 ₽/шт
Варианты цен
27 009.64 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Блок, фильтр+регулятор+маслорасп., 1", 5мкм, 10бар, мет. колба, автослив, адаптер для трубы
Описание
25 990.85 ₽/шт
Варианты цен
25 990.85 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Блок подготовки воздуха, фильтр + регулятор давления + маслораспылитель, G1/2", 40 мкм, 10 бар, металлическая колба, ручной слив
Описание
14 871.61 ₽/шт
Варианты цен
14 871.61 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Блок подготовки воздуха, фильтр + регулятор давления + маслораспылитель, G1", 40 мкм, 10 бар, автоматический слив
Описание
27 772.89 ₽/шт
Варианты цен
27 772.89 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Блок, фильтр+регулятор+маслорасп., 3/4, 40мкм, 10бар, адаптер под трубу, автослив
Описание
25 994.21 ₽/шт
Варианты цен
25 994.21 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Блок, фильтр+регулятор+маслорасп., 1/2, 5мкм, 10бар, скоба для настенного монтажа, автослив
Описание
12 255.71 ₽/шт
Варианты цен
12 255.71 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Блок подготовки воздуха, фильтр + регулятор давления + маслораспылитель, G1/2", 100 мкм, 10 бар, автоматический слив
Описание
14 047.83 ₽/шт
Варианты цен
14 047.83 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Блок подготовки воздуха, фильтр + регулятор давления + маслораспылитель, G1/2", 5 мкм, 10 бар, автоматический слив
Описание
14 047.83 ₽/шт
Варианты цен
14 047.83 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Фильтр + Регулятор + Маслораспылитель с внутренним автоматическим сливом — 3/8, 1/2, 3/4, 1
Комбинация фильтра, регулятора и маслораспылителя легко снимаются/монтируются без нарушения целостности трубопровода
– внутренний автоматический слив
– поплавкового типа, без необходимости электрического подключения;
– ручной слив также предусмотрен/возможен;
– возможность подсоединения сливной трубки для отвода конденсата из устройства в целях поддержания чистоты на рабочем месте.
– компенсация потока (трубкой Вентури) для ускоренного срабатывания;
– неподъемная регулирующая ручка с «нажатием для блокировки» для блокировки любого заданного давления.
– точная регулировка подачи смазки;
– смазывание пропорционально потоку.
Модель FRLM14…A, FRLM15…A
Модель FRLM17…A
Меры предосторожности
Графики расхода только для фильтраций 40 мкм
Пример заказа:
модульный фильтр, регулятор и маслораспылитель — 3/8 (с размером отверстия G3/8) с фильтром 5 мкм и диапазоном давления 0,5–7 бар с внутренним автоматическим сливом: № для заказа: FRLM146213-A.
При заказе 3/8 FRLM с внутренним автоматическим сливом будет поставлена наша стандартная модель FRLM146234-A, с фильтром 40 мкм и диапазоном давления 0,5–10 бар с внутренним автоматическим сливом.
@ Давление подачи 7 бар, заданное давление 6 бар, перепад давле ния ∆p = 1 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа»
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Комбинация фильтра, регулятора и маслораспылителя легко снимаются/монтируются без нарушения целостности трубопровода
Особенности
- Модульный тип для простого и быстрого обслуживания.
- Подходит для настенного монтажа.
- Фильтр
– внутренний автоматический слив
– поплавкового типа, без необходимости электрического подключения;
– ручной слив также предусмотрен/возможен;
– возможность подсоединения сливной трубки для отвода конденсата из устройства в целях поддержания чистоты на рабочем месте.
- Регулятор
– компенсация потока (трубкой Вентури) для ускоренного срабатывания;
– неподъемная регулирующая ручка с «нажатием для блокировки» для блокировки любого заданного давления.
- Лубрикатор
– точная регулировка подачи смазки;
– смазывание пропорционально потоку.
- Стальной кожух колбы, байонетного типа на моделях FRLM14, FRLM15 и FRLM17.
- Хорошие характеристики потока и регулировки.

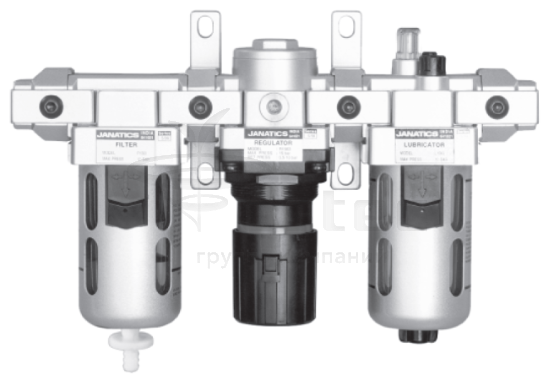

Модель FRLM14…A, FRLM15…A

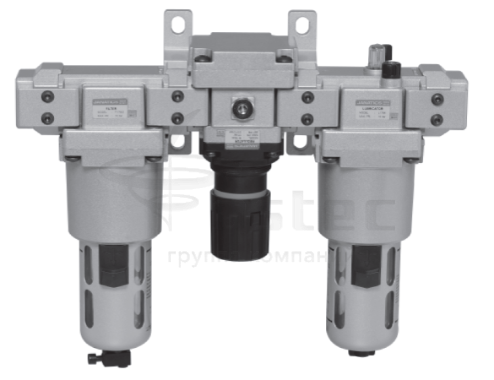

Модель FRLM17…A
Модель | W | V | A | B | E | F | GØ | J | L | T | J2 | H1 | H2 |
FRLM14…A |
G3/8 |
G1/8 |
250 | 272 | 95 | 45 | 40 | 70 | 7 | 7 | 69 | 55 | 45 |
FRLM15…A |
G1/2 |
G1/8 |
305 | 335 | 125 | 55 | 51 | 90 | 9 | 9 | 86 | 80 | 45 |
FRLM17…A |
G3/4 |
G1/4 |
370 | 368 | 130 | 70 | 51 | 100 | 12 | 10 | 105 | 80 | 45 |
FRLM17…A |
G1 |
G1/4 |
370 | 368 | 130 | 70 | 51 | 100 | 12 | 10 | 105 | 80 | 45 |
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов.
Регулировка давления
Потяните ручку и выполните регулировку, поворачивая ручку по часовой стрелке, чтобы увеличить давление. Верните ручку назад в ее заблокированное положение. (Поворот ручки против часовой стрелки позволяет уменьшить давление.)Графики расхода
3/8 дюйма FRLM |
1/2 дюйма FRLM |
3/4 дюйма FRLM |
1 дюйм FRLM |
Порядок заказа
|
||||||||
Размер корпуса и отверстия |
Фильтрация в мкм |
Диапазон давления |
Внутренний автоматический слив |
|||||
462 563 764 765 |
G1/3 G1/2 G3/4 G1 |
0 1 2 3 4 5 |
- 1 - 5 - 25 - 40 (стандартное исполнение) - 50 - 100 |
1 2 3 4 |
0,2–2 бар 0,2–4 бар 0,5–7 бар 0,5–10 бар (стандартное исполнение) |
|
модульный фильтр, регулятор и маслораспылитель — 3/8 (с размером отверстия G3/8) с фильтром 5 мкм и диапазоном давления 0,5–7 бар с внутренним автоматическим сливом: № для заказа: FRLM146213-A.
При заказе 3/8 FRLM с внутренним автоматическим сливом будет поставлена наша стандартная модель FRLM146234-A, с фильтром 40 мкм и диапазоном давления 0,5–10 бар с внутренним автоматическим сливом.
Технические характеристики
Модель |
FRLM14…A |
FRLM15…A |
FRLM17…A |
FRLM17…A |
Среда |
Сжатый воздух |
|||
Размер отверстия |
G3/8 |
G1/2 |
G3/4 |
G1 |
Размер отверстия для подключения манометра |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
Расход (л/мин) @ |
2000 | 3500 | 3500 | 5000 |
Максимальное давление подачи (бар) |
2-10 | |||
Диапазон регулирующего давления # (бар) |
0,2–2, 0,2–4, 0,5–7, 0,5–10 (стандартный) |
|||
Температура окружающего воздуха /среды | 5–50° C | |||
Фильтрация # (мкм) |
1, 5, 25, 40 (стандартная), 50, 100 |
|||
Мин. рабочий расход (л/мин) |
40 | 45 | 50 | 50 |
Емкость колбы фильтра (мл) (при максимальном уровне конденсата) |
32 | 44 | 165 | 165 |
Емкость колбы маслораспылителя (мл) (при максимальном уровне масла) |
57 | 152 | 200 | 200 |
Рекомендуемое масло |
ISO VG 32 |
|||
Материал колбы |
Поликарбонат |
|||
Монтаж |
Любое положение регулятора. Вертикально для фильтра и маслораспылителя |
|||
Материалы конструкции |
Алюминий, бронза, латунь, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил |
|||
Опциональные принадлежности * |
Манометр |
|||
Вес (кг) |
1,58 | 2,84 | 4,93 | 4,87 |
@ Давление подачи 7 бар, заданное давление 6 бар, перепад давле ния ∆p = 1 бар (для стандартных моделей).
# Подробные сведения представлены в графе «Порядок заказа»
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
