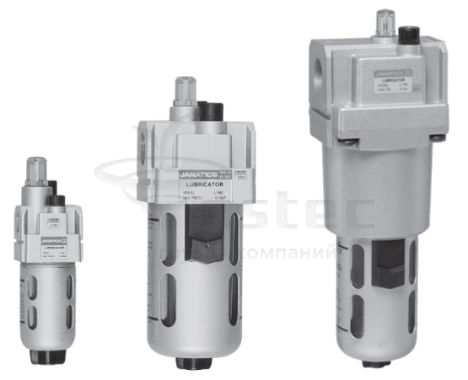

Маслораспылитель, G1/4", стальной кожух, увеличенный размер
Описание
3 096.71 ₽/шт
Варианты цен
3 096.71 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Маслораспылитель — 1/4, 3/8, 1/2, 3/4, 1 дюйм
Модель L13
Модель L14 и L15
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа
Графики расхода только для фильтраций 40 мкм и давления 10 бар.
Поток воздуха проходит через «ВЫПУСК», отклоняя «дефлектор» и создавая перепад давления под смотровой камерой.
Давление в колбе продавливает масло через всасывающую трубку, и масло течет через смотровую камеру. Все капли масла, видимые через смотровую камеру, смешиваются с основным потоком воздуха и проходят через «ВЫПУСК». Необходимая регулировка подачи масла может выполняться с помощью регулировочной иглы.
Пример заказа:
маслораспылитель — размер отверстия 3/8 (с отверстием G3/8): № для заказа: L1462.
Технические характеристики
@ Давление подачи 6 бар, перепад ∆р = 0,5 бар (для стандартных моделей)
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Особенности
- Соответствует стандарту ISO 6301-1.
- Подходит для модульного монтажа.
- Точная регулировка подачи смазки.
- Стальной кожух стакана, байонетного типа на моделях L14, L15 и L17 и резьбового типа на модели L13.
- Смазывание пропорционально потоку.
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Поликарбонатные колбы могут разрушиться или выйти из строя при воздействии синтетических масел, растворителей, трихлорэтилена, керосина или других ароматических углеводородов .
- Масло может подаваться под давлением. Однако перед подачей масла рекомендуется полностью выпустить воздух.
Модель L13
Модель L14 и L15
Модель L17
| Модель | W | A | B | E | K | F | J | L | T | H2 |
|
L13 |
G1/4 |
SQ 40 |
135 | 42 | 15 | 30 | 28 | 5,5 | 2 | 35 |
|
L14 |
G3/8 |
SQ 55 |
157 | 44 | 25 | 40 | 40 | 6,5 | 2 | 45 |
|
L15 |
G1/2 |
SQ 70 |
190 | 46 | 25 | 50 | 55 | 8,5 | 2 | 45 |
|
L17 |
G3/4 |
SQ 90 |
273 | 47 | 35 | 70 | 66 | 11 | 5 | 45 |
|
L17 |
G1 |
SQ 90 |
273 | 47 | 35 | 70 | 66 | 11 | 5 | 45 |

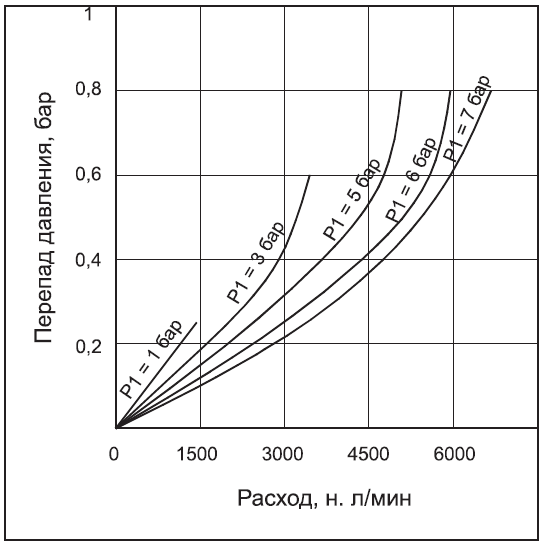

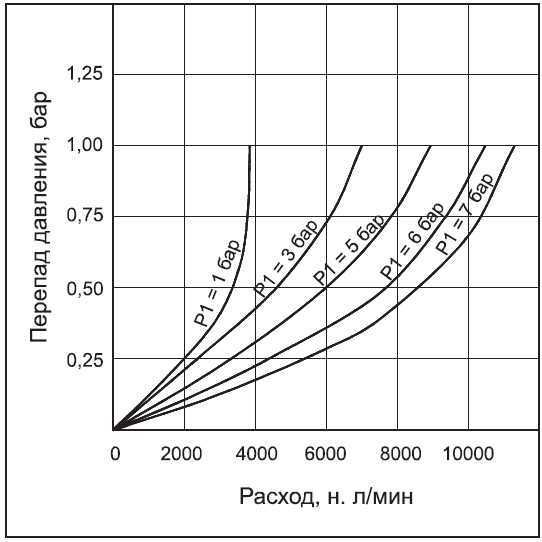

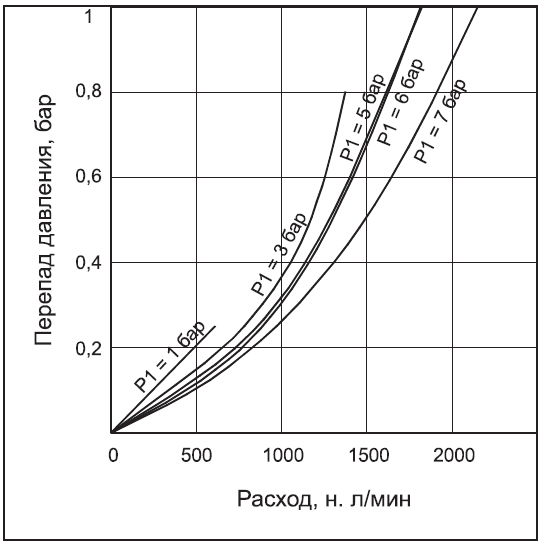

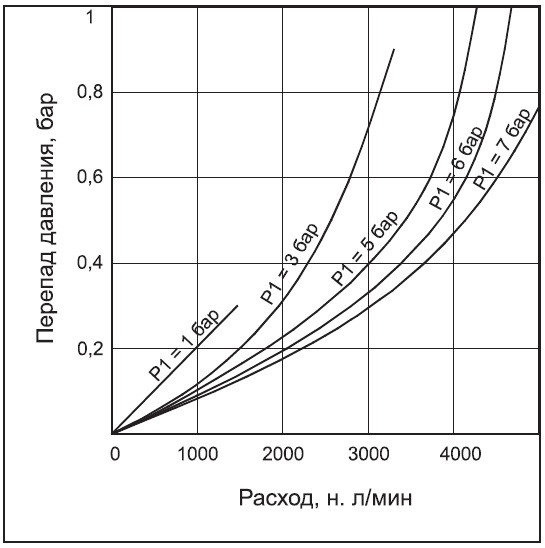

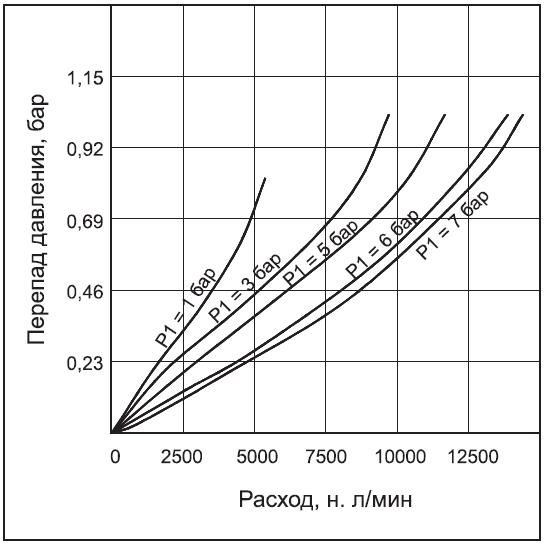

Графики расхода
|
МАСЛОРАСПЫЛИТЕЛЬ 1/4 дюйма |
МАСЛОРАСПЫЛИТЕЛЬ 3/8 дюйма |
 |
 |
|
МАСЛОРАСПЫЛИТЕЛЬ 1/2 дюйма |
МАСЛОРАСПЫЛИТЕЛЬ 3/4 дюйма |
 |
 |
|
МАСЛОРАСПЫЛИТЕЛЬ 1 дюйм |
|
 |
|
Порядок заказа
 |
 |
|
|
Размер корпуса и отверстия |
||
|
361 462 563 764 765 |
G1/4 G3/8 G1/2 G3/4 G1 |
|
Принцип работы
Часть воздуха, поступающего в маслораспылитель через «ВПУСК», создает давление в колбе.Поток воздуха проходит через «ВЫПУСК», отклоняя «дефлектор» и создавая перепад давления под смотровой камерой.
Давление в колбе продавливает масло через всасывающую трубку, и масло течет через смотровую камеру. Все капли масла, видимые через смотровую камеру, смешиваются с основным потоком воздуха и проходят через «ВЫПУСК». Необходимая регулировка подачи масла может выполняться с помощью регулировочной иглы.
Пример заказа:
маслораспылитель — размер отверстия 3/8 (с отверстием G3/8): № для заказа: L1462.
Технические характеристики
|
Модель |
L13 |
L14 |
L15 |
L17 |
L17 |
|
Среда |
Сжатый воздух — фильтрованный |
||||
|
Размер отверстия |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
G1 |
|
Расход (л/мин) @ |
1350 | 3000 | 5650 | 7200 | 9000 |
|
Максимальное давление подачи (бар) |
10 | ||||
| Температура окружающего воздуха /среды | 5–50° C | ||||
| Мин. рабочий расход (л/мин) | 12 | 40 | 45 | 50 | 50 |
| Ёмкость колбы (мл) (при максимальном уровне масла) | 20 | 57 | 152 | 200 | 200 |
| Рекомендуемое масло | ISO VG 32 | ||||
| Материал колбы | Поликарбонат | ||||
|
Монтаж |
Вертикальный (как на изображении) |
||||
|
Материалы конструкции |
Алюминий, бронза, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил |
||||
|
Опциональные принадлежности * |
Крепление, комплект модульного монтажа |
||||
|
Вес (кг) |
0,19 | 0,30 | 0,56 | 1,3 | 1,2 |
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
