Характеристики
Артикул
Расход
1350-9000 л/мин
Давление
20 бар
Гарантия
2 года
Маслораспылитель, G3/4", металлическая колба, 20бар
Описание
7 498.01 ₽/шт
Варианты цен
7 498.01 ₽/шт
В корзину
Маслораспылитель, G1/4", металлическая колба, 20бар
Описание
1 899.72 ₽/шт
Варианты цен
1 899.72 ₽/шт
В корзину
Маслораспылитель, G3/8", металлическая колба, 20бар
Описание
3 698.57 ₽/шт
Варианты цен
3 698.57 ₽/шт
В корзину
Маслораспылитель, G1", металлическая колба, 20бар
Описание
7 827.52 ₽/шт
Варианты цен
7 827.52 ₽/шт
В корзину
Маслораспылитель, G1/2", металлическая колба, 20бар
Описание
3 523.73 ₽/шт
Варианты цен
3 523.73 ₽/шт
В корзину
Маслораспылитель, G1/2", металлическая колба, индикатор уровня масла, 20бар
Описание
4 260.08 ₽/шт
Варианты цен
4 260.08 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Маслораспылитель, G1", металлическая колба, индикатор уровня масла, 20бар
Описание
8 610.94 ₽/шт
Варианты цен
8 610.94 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

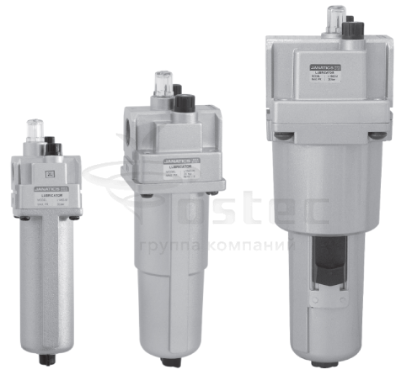

Маслораспылитель с металлической колбой —1/4, 3/8, 1/2, 3/4, 1 дюйм
Модель L13…-M
Модель L14…-M
Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Давление в колбе продавливает масло через всасывающую трубку, и масло течет через смотровую камеру. Все капли масла, видимые через смотровую камеру, смешиваются с основным потоком воздуха и проходят через «ВЫПУСК». Необходимая регулировка подачи масла может выполняться с помощью регулировочной иглы.
Пример заказа:
Маслораспылитель с металлической колбой без индикатора уровня — размер отверстия G3/8: № для заказа: L1462-M.
@ Давление подачи 6 бар, перепад p∆ = 0,5 бар (для стандартных моделей)
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
Особенности
- Для более высокого диапазона давления, выше 10 бар.
- Подходит для модульного монтажа.
- Туман/пар.
- Точная регулировка смазки.
- Алюминиевая колба, байонетного типа (только 3/4 и 1 дюйм).
- Смазывание пропорционально потоку.
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
- Ниппели с конической резьбой (R ) необходимо использовать с фторопластовой лентой. Во время затяжки убедитесь, что фторопластовая лента не входит в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Масло может подаваться под давлением. Однако перед подачей масла рекомендуется полностью выпустить воздух.

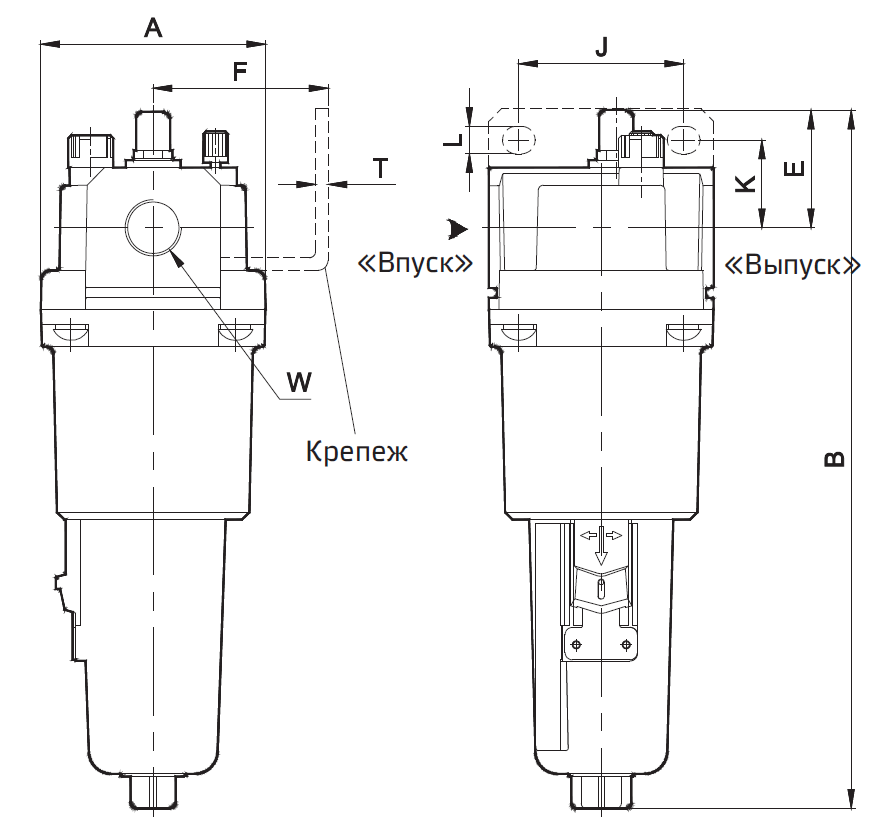

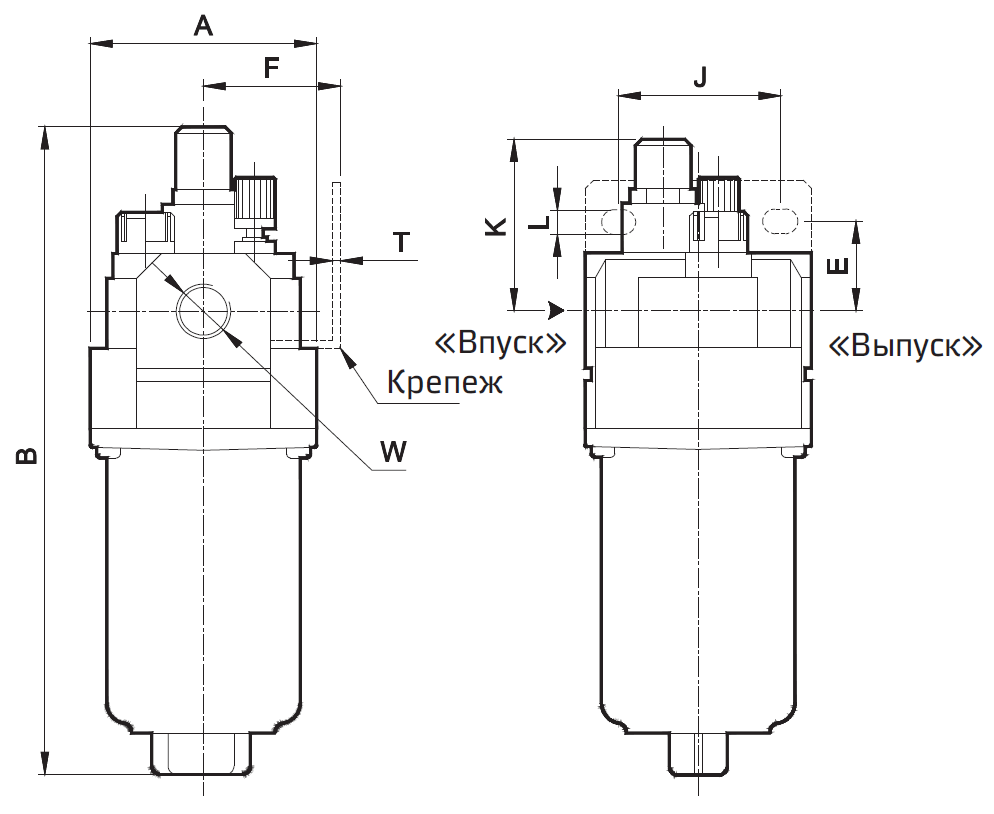

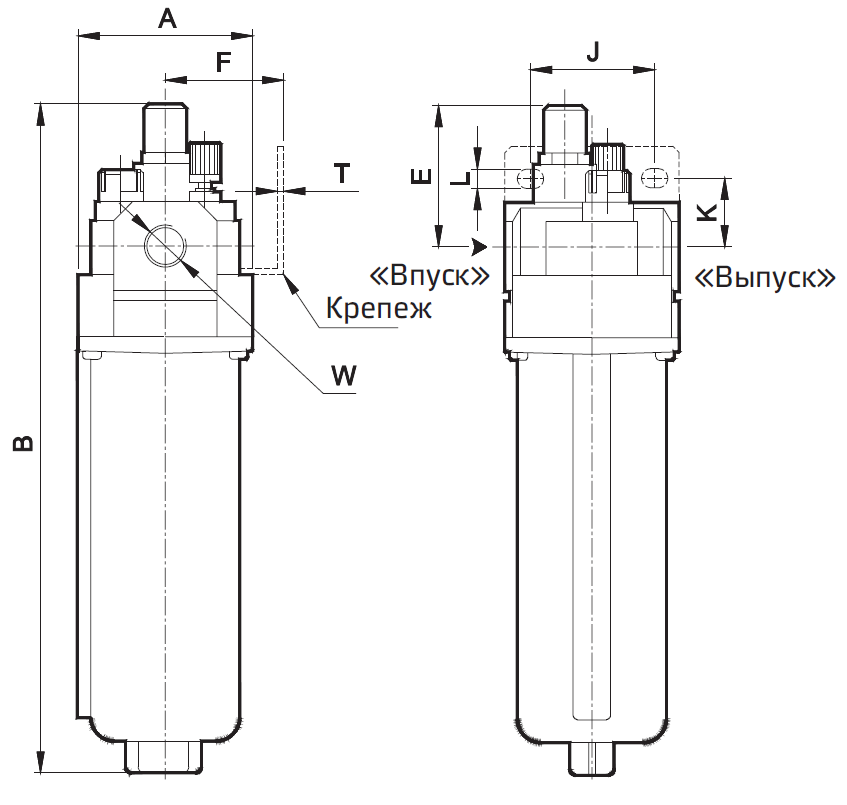

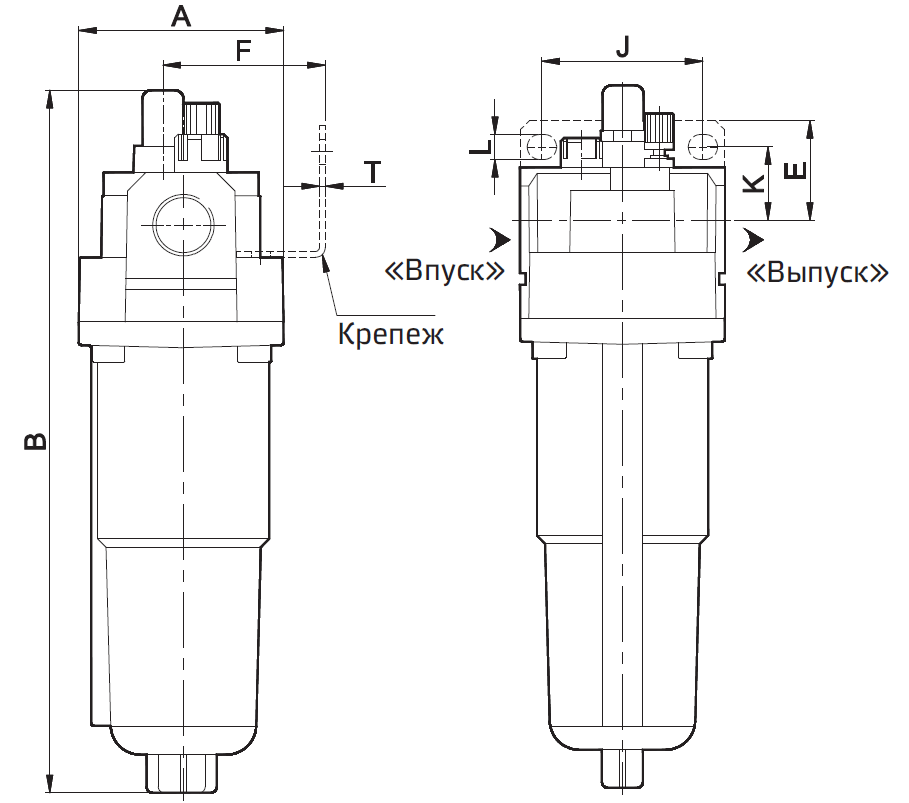

Модель L13…-M
Модель L14…-M
Модель L15…-M
Модель L17…-M
| Модель | W | A | B | E | K | F | J | L | T |
|
L13…M |
G1/4 |
SQ 40 |
135 | 45 | 15 | 30 | 28 | 5,5 | 2 |
|
L14…M |
G3/8 |
SQ 55 |
205 | 44 | 25 | 40 | 40 | 6,5 | 2 |
|
L15…M |
G1/2 |
SQ 70 |
240 | 46 | 25 | 50 | 55 | 8,5 | 2 |
|
L17…M |
G3/4 |
SQ 90 |
279 | 47 | 35 | 70 | 66 | 11 | 5 |
|
L17…M |
G1 |
SQ 90 |
279 | 47 | 35 | 70 | 66 | 11 | 5 |

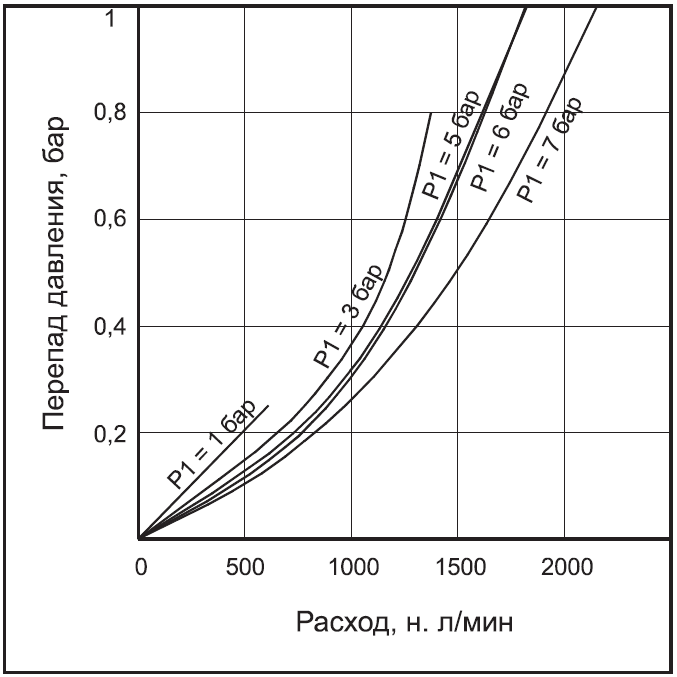

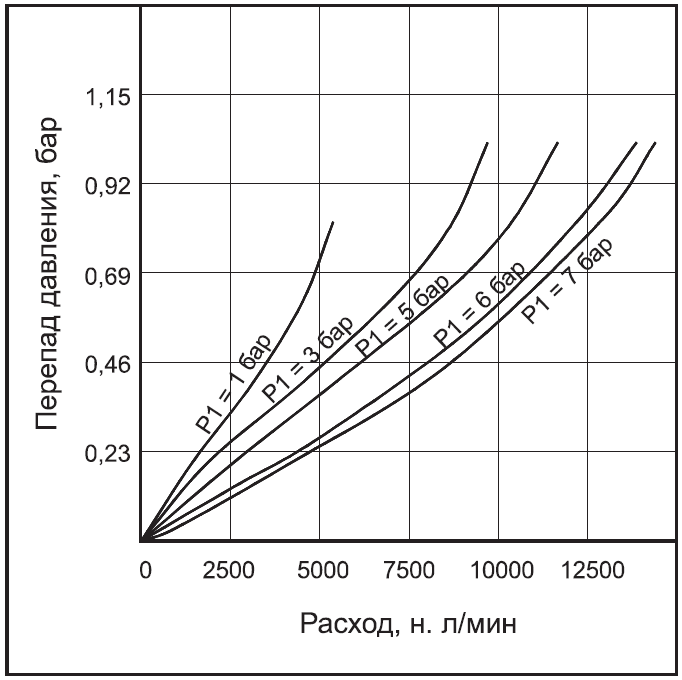

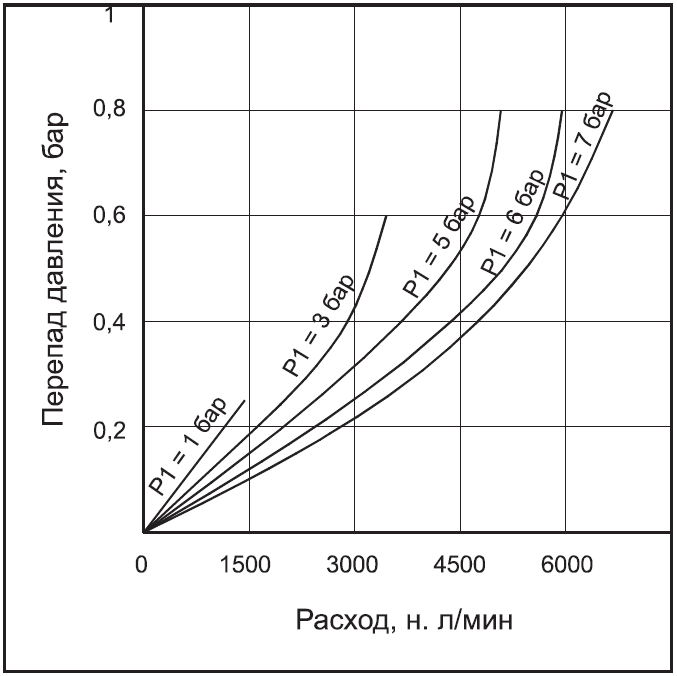

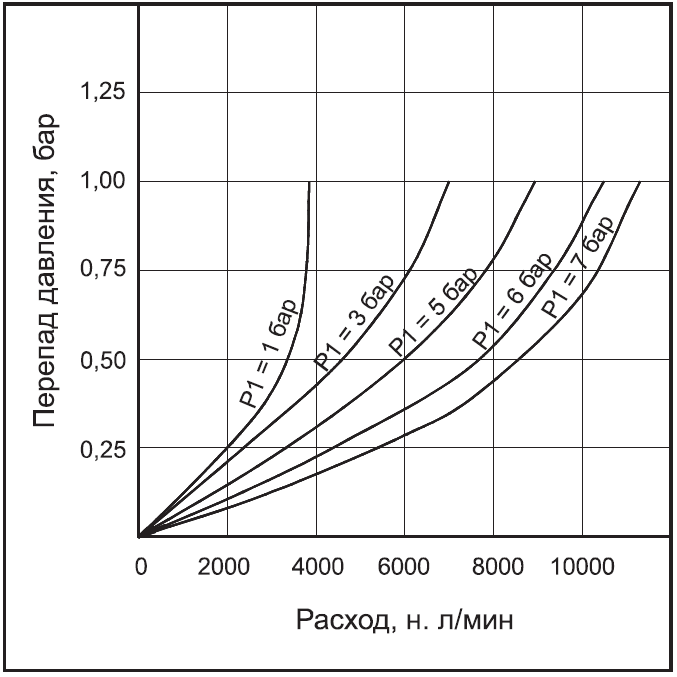

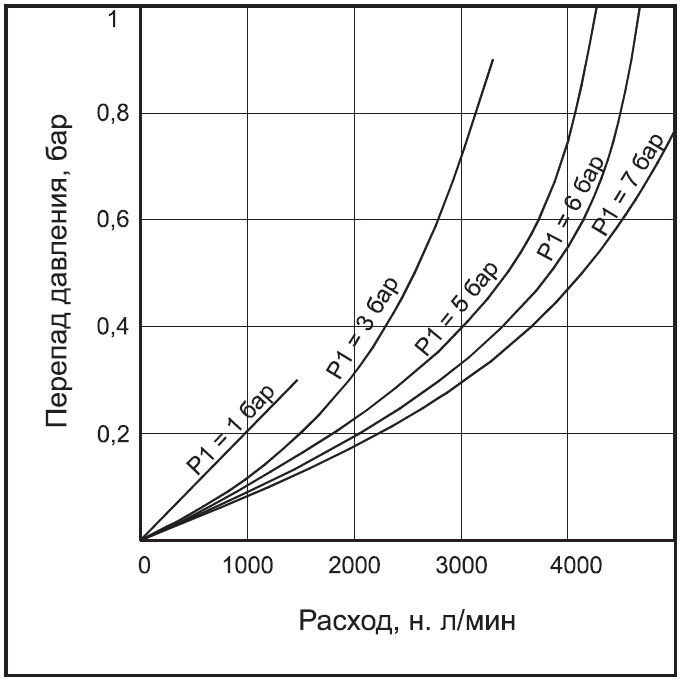

Графики расхода
|
МАСЛОРАСПЫЛИТЕЛЬ 1/4 дюйма |
МАСЛОРАСПЫЛИТЕЛЬ 3/8 дюйма |
 |
 |
|
МАСЛОРАСПЫЛИТЕЛЬ 1/2 дюйма |
МАСЛОРАСПЫЛИТЕЛЬ 3/4 дюйма |
 |
 |
|
МАСЛОРАСПЫЛИТЕЛЬ 1 дюйм |
|
 |
|
Порядок заказа
 |
 |
 |
||
|
Размер корпуса и отверстия |
Металлическая колба |
|||
|
361 462 563 764 765 |
G1/4 G3/8 G1/2 G3/4 G1 |
M |
Без индикатора уровня |
|
Принцип работы
Часть воздуха, поступающего в маслораспылитель через «ВПУСК», создает давление в колбе. Поток воздуха проходит через «ВЫПУСК», отклоняя «дефлектор» и создавая перепад давления под смотровой камерой.Давление в колбе продавливает масло через всасывающую трубку, и масло течет через смотровую камеру. Все капли масла, видимые через смотровую камеру, смешиваются с основным потоком воздуха и проходят через «ВЫПУСК». Необходимая регулировка подачи масла может выполняться с помощью регулировочной иглы.
Пример заказа:
Маслораспылитель с металлической колбой без индикатора уровня — размер отверстия G3/8: № для заказа: L1462-M.
Технические характеристики
|
Модель |
L13…M |
L14…M |
L15…M |
L17…M |
L17…M |
|
Среда |
Сжатый воздух — фильтрованный |
||||
|
Размер отверстия |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
G1 |
|
Расход (л/мин) @ |
1350 | 3000 | 5650 | 7200 | 9000 |
|
Максимальное давление подачи (бар) |
20 | ||||
| Температура окружающего воздуха /среды | 5–50° C | ||||
| Мин. рабочий расход (л/мин) | 12 | 40 | 45 | 50 | 50 |
|
Ёмкость колбы (мл) (при максимальном уровне масла) |
20 | 100 | 200 | 200 | 200 |
| Рекомендуемое масло | ISO VG 32 | ||||
| Материал колбы |
Алюминий |
||||
|
Монтаж |
Вертикальный (как на изображении) |
||||
|
Материалы конструкции |
Алюминий, бронза, сталь, нержавеющая сталь, нитрил |
||||
|
Опциональные принадлежности * |
Крепление, комплект модульного монтажа |
||||
|
Вес (кг) |
0,20 | 0,55 | 0,85 | 1,38 | 1,37 |
* Для получения подробных сведений о креплении см. "Принадлежности для модульного монтажа"
