Характеристики
Артикул
Расход
450-1600 л/мин
Давление
0–10 бар
Гарантия
2 года
2 659.61 ₽/шт
Варианты цен
2 659.61 ₽/шт
В корзину
1 839.20 ₽/шт
Варианты цен
1 839.20 ₽/шт
В корзину
3 483.38 ₽/шт
Варианты цен
3 483.38 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

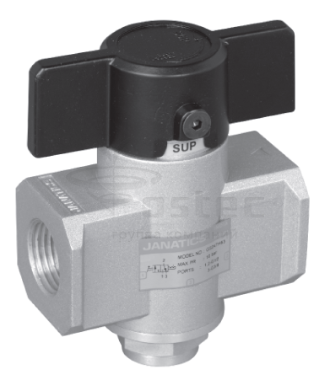

Блокируемый отсечной клапан (со сбросом) — G1/4, G3/8, G1/2
Особенности
При заказе блокируемого отсечного клапана указывайте номер заказа, приведенный в соответствующих таблицах.
@ Давление на входе 6 бар и перепад давления 1 бар.
Примечание:
Особенности
- Возможность модульного монтажа с другими элементами подготовки воздуха.
- Внутренняя резьба с обоих концов.
- Размеры — G1/4, G3/8 и G1/2.
- Окно индикации положения клапана, т. е. когда клапан находится во включенном состоянии или в состоянии сброса.
Функция
- Открытие и закрытие пневмомагистрали со сбросом давления на выходе в закрытом состоянии.
- Данный клапан может блокироваться в закрытом состоянии (сброс 2→3)
Порядок заказа
|
№ |
№ для заказа |
T1 | T2 | Шестигр. | A | B | C | D | E |
ØF |
ØG |
H |
| 1 |
GS245L61 |
G1/4 |
G1/8 |
17 | 45 | 73 | 43 | 28,5 | 22 | 40 | 3,5 | 8 |
| 2 |
GS246L62 |
G3/8 |
G1/4 |
19 | 55 | 85 | 52 | 32,5 | 28 | 55 | 6 | 11 |
| 3 |
GS247L63 |
G1/2 |
G3/8 |
24 | 70 | 94 | 56,5 | 37,5 | 36 | 75 | 8 | 11,5 |
Технические характеристики
|
Модель |
GS245L61 |
GS246L62 |
GS247L63 |
|
| Размер отверстия | G1/4 |
G3/8 |
G1/2 | |
|
Тип |
3/2 | |||
|
Диапазон рабочего давления |
0–10 бар |
|||
|
Температура окружающей среды |
5–60° C |
|||
|
Расход @ (л/мин) |
1 → 2 | 1000 | 2200 | 3250 |
| 2 → 3 | 450 | 1100 | 1600 | |
|
Материалы конструкции |
Алюминий, латунь, нитрил |
|||
Примечание:
- При подключении клапана проверяйте направление потока воздуха в соответствии с
- «Блокировка» — не входит в комплект поставки.
