Характеристики
Артикул
F1
Расход
2250 л/мин
Давление
10 бар
Гарантия
2 года

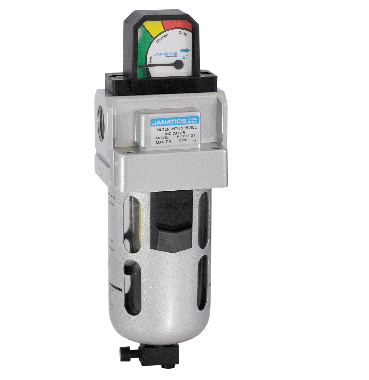

Фильтр, 3/4, 40мкм, ручной слив, стрелочный индикатор загрязнения
Описание
6 512.84 ₽/шт
Варианты цен
6 512.84 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Фильтр, 3/8, 40мкм, ручной слив, индикатор загрязнения
Описание
2 330.10 ₽/шт
Варианты цен
2 330.10 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Фильтр, 1", 40мкм, ручной слив, стрелочный индикатор загрязнения
Описание
7 498.01 ₽/шт
Варианты цен
7 498.01 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Фильтр, 1/2, 40мкм, ручной слив, стрелочный индикатор загрязнения
Описание
3 839.79 ₽/шт
Варианты цен
3 839.79 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Фильтр, 1/2, 50мкм, ручной слив, стрелочный индикатор загрязнения
Описание
3 839.79 ₽/шт
Варианты цен
3 839.79 ₽/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Особенности
- Соответствует стандарту ISO 5782-1
- Подходит для модульного монтажа
- Стальная защита колбы, крепление байонетного типа
- Ручное сливное устройство нажимного типа для удобства слива конденсата
- Фильтр-элемент из спеченной бронзы
- Сепаратор и отбойник для эффективного отделения влаги
- Индикатор загрязнения фильтра меняет цвет с зеленого на красный, когда требуется замена фильтр-элемента (∆p > 1 бар)
Технические характеристики
|
Модель |
F14 |
|
Рабочая среда |
Сжатый воздух |
|
Размер портов |
G 3/8 |
|
Расход *, л/мин |
2250 |
|
Максимальное давление на входе, бар |
10 |
|
Температура сжатого воздуха, ⁰C |
от +5 до +50 |
|
Температура окружающей среды, ⁰C |
от -10 до +50 |
|
Степень фильтрации **, мкм |
1, 5, 25, 40 (стандартная), 50, 100 |
|
Емкость колбы (при максимальном уровне конденсата), мл |
32 |
|
Материал колбы |
Поликарбонат |
|
Пространственная ориентация |
Вертикальная (как на изображении) |
|
Материальное исполнение |
Алюминий, бронза, сталь, ацеталь, поликарбонат, нержавеющая сталь, нитрил |
|
Дополнительные принадлежности*** |
Кронштейн, комплект модульного монтажа, манометр |
| Масса, кг | 0,40 |
* Входное давление 6 бар, падение давления ∆p= 0,3 бар (для стандартных моделей)
** Подробно см. раздел «Порядок заказа».
*** Подробно см. раздел «Дополнительные принадлежности», страница 544.
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, пыли, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистых условиях.
- Ниппели с конической резьбой (R) необходимо использовать с фторопластовой лентой. Затягивая ниппель, убедитесь, что фрагменты фторопластовой ленты не попали в устройство. Ниппели с цилиндрической резьбой (G) необходимо использовать с уплотнительной шайбой.
- Поликарбонатные колбы могут быть повреждены или выйти из строя при воздействии синтетических масел, разбавителей, растворителей, трихлорэтилена, керосина или других ароматических углеводородов.
- Регулярно сливайте конденсат, чтобы он не заблокировал фильтр-элемент
Кривые характеристик
Фильтр 3/8 дюйма
Графики расхода только для фильтраций 40 мкм.
Модель F14...-N1
Подробно по кронштейну см. раздел «Дополнительные принадлежности», страница 544.
Порядок заказа
|
F1 |
462 |
4 |
N1 |
|
|
Размер корпуса и присоединительный размер |
Степень фильтрации (мкм) |
Индикатор загрязнения фильтра |
|
462 G3/8 |
0 - 1 |
N1 Цветовой индикатор |
|
| 1 - 5 | |||
|
2 - 25 |
|||
|
3 - 40 (стандартное исполнение) |
|||
|
4 - 50 |
|||
|
5 -100 |
Пример
№ для заказа фильтра – размером 3/8 (с портами G3/8), с фильтр-элементом 50 мкм и с индикатором загрязнения: F14624-N1.При заказе как «Фильтр 3/8 с индикатором загрязнения» будет поставлена наша стандартная модель F14623-N1 с фильтр-элементом 40 мкм.
