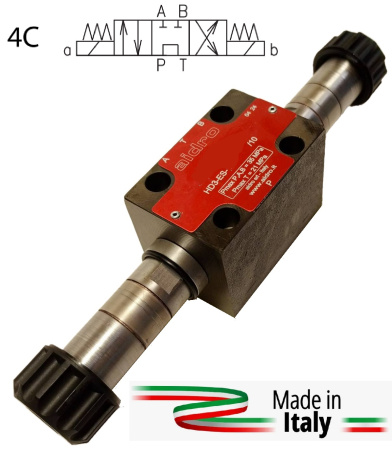

HD3-ES-4C-0000 Гидрораспределитель с электромагнитным управлением серии HD3-ES/10 CETOP 3 схема №4C

1. Описание

Конструкция корпуса – 5-камерный высококачественный литой блок.
Клапан может оснащаться взаимозаменяемыми металлическими электромагнитами постоянного тока, применимыми также с источником питания переменного тока с использованием встроенных мостовых выпрямителей в катушке.
В стандартных версиях поверхности корпуса клапана с защитным покрытием никель-фосфор проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227. Предусмотрена оптимизированная защита поверхности для подвижных частей (ISO 9227, испытания в солевом тумане в течение
520 часов).

2. Код для заказа

(1) HD3: 4-линейный направляющий гидрораспределитель CETOP 03

(2) ES: С электрическим управлением

(3) Тип золотника (см. 4)

 – Номер обозначает тип главного золотника
 – Буква обозначает электромагнит или конфигурацию пружины
 C: 2 электромагнита, золотник с пружинным возвратом в среднее положение (3 положения)
 LL: 1 электромагнит, золотник с пружинным возвратом (2 положения)
 ML: 1 электромагнит, золотник с пружинным возвратом (2 положения)
 N: 2 электромагнита, фиксированный золотник (2 положения) (см. 13)

(4) Код, зарезервированный для опций и вариантов:

 S-** : Калиброванное отверстие в порте P (см. 11)
 K: Водонепроницаемые колпачки для аварийного штифта, (см. 10)
 T: Устройство плавного перемещения (см. 12)
 Z*: Антикоррозионное покрытие (различные варианты) (см. 14)
 Sa, Sb: Датчики приближения (см. 15)

(5) Электрическое напряжение и катушки электромагнитов (см. 8):

 0000: Без катушек
 012C: Катушки для 12 B постоянного тока
 024C: Катушки для 24 B постоянного тока
 048C: Катушки для 48 B постоянного тока
 024A: Катушки для 24 B переменного тока /50 Гц
 115A: Катушки для 110 B переменного тока /50 Гц – 115 B переменного тока /50 Гц
 230A: Катушки для 220 B переменного тока /50 – 230 B переменного тока /60 Гц

(6) Подключение катушки (см. 16):

 Без обозначения: DIN 43650-A ISO 4400
 AMP: Amp Junior Timer – вертикальная конфигурация
 AMPX: Amp Junior Timer – продольная конфигурация
 D: Deutsch, немецкий стандарт
(7) Номер (порядковый) конструкции клапанов
 D: Deutsch, немецкий стандарт

(7) Номер (порядковый) конструкции клапанов



Золотник 5 смещается в корпус клапана 1 под действием пружин 4 и электромагнитов 2. Золотник 5, в зависимости от его формы и положения в корпусе клапана, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление гидравлического потока.

3. Технические характеристики

4. Идентификация золотников и промежуточные положения

5. Типовые графики

Типовые кривые ∆p-Q для клапанов HD3-ES-*в стандартной конфигурации, с минеральным маслом при ࣠= 32 мм2/с и T = 40°C.

6. Установочные размеры (мм)

Все клапаны HD3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей (см. 9 ) и высоты клапанов. При сборке на монтажной плите клапаны HD3-* должны крепиться 4-мя болтами M5х45 (или M5х**, в зависимости от количества модулей), затягиваемыми с применением крутящего момента 8 Нм.

Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнений – уплотнительных колец квадратного сечения типа QuadRing 9,25х1,68х1,68.

7. Пределы гидравлической мощности

Пределы характеристик ∆pQ для безопасной эксплуатации электромагнитных клапанов HD3- ES-*. Измерено при ࣠ = 32 мм2/с и T = 40°C.

1C	1
4C	3
0C	2
3C	2
1LL	1
3ML	2
4ML	3
1ML	1
0ML	2
1MLb	1
1LLb	1
4MLb	3
0MLb	2
3MLb	2

8. Электромагнит

Электромагнитные клапаны могут поставляться без электрических катушек, как HD3-ES-****-0000. Катушки поставляются отдельно. Стандартные катушки с 3-мя электрическими контактами: B03.012C; B03.024C; B03.115A; B03.230A. Для соединений с источником электропитания используются стандартные 3-контактные соединители, соответствующие стандарту ISO 4400 (DIN 43650). Могут использоваться соединители с другими размерами кабельных выводов (PG9, PG11), и, помимо функции соединения, могут выполнять прочие функции, такие как сигнальный провод, ограничитель перенапряжений и т.д.

9. Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах HD3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками, фильтруемыми в соответствии со стандартом ISO 4406, класс 19/17/14 или выше, и используемыми в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.

10. Версия K: штифт ручного управления

Электромагнитные клапаны версии K оснащаются удлиненными аварийными штифтами исполнительного механизма, выступающими за пределы самого электромагнита, которые обеспечивают возможность быстрого и простого управления клапанами вручную, без необходимости использования каких-либо инструментов. Приводной штифт и торцевая сторона электромагнита защищены эластичным резиновым колпачком, который упрощает работу и защищает от попадания влаги и брызг воды.

11. Версия S: калиброванное отверстие порта P

Опция S включает элемент специальной формы для установки в порт P электромагнитного клапана с калиброванным отверстием (различных размеров), которое может ограничивать, в зависимости от значения ∆P, расход, поступающий в электромагнитный клапан.
Диаметр отверстий таких элементов:

• 3S-00 → D = 0 мм
• 3S-10 → D = 1,0 мм
• 3S-15 → D = 1,5 мм
• 3S-20 → D = 2,0 мм
• 3S-25 → D = 2,5 мм

Герметичность элементов в порте P обеспечивается уплотнительным кольцом типа OR, 9,25х1,78 мм (например, OR 110-2037).

12. Версия T: плавное перемещение

Электромагнитные клапаны с устройствами плавного перемещения представляют собой 2- или 3-позиционные клапаны с электромагнитным приводом, оснащенные калиброванными отверстиями в толкателях якоря электромагнита. Гидравлический поток регулирует скорость смещения толкателя, за счет чего золотник в корпусе клапана выполняет поступательные движения, снижая или устраняя гидравлические удары в контуре. Как правило, время цикла перемещения электромагнитного клапана версии T, когда подводится питание, составляет порядка 300–500 миллисекунд (в отличие от 30–50 секунд для стандартного клапана), если толкатель якоря действует в гидравлической жидкости надлежащим образом. Требуемые условия обеспечиваются путем поддержания минимального противодавления в линии T и стравливания воздуха из электромагнита, приводящего в действие продувочный клапан 1, доступ к которому открывается после снятия резинового чехла 2 с фиксирующей гайки 3 электромагнита.

13. Версия N: механический фиксатор в золотнике

Электромагнитные клапаны с фиксатором, как правило, представляют собой 2-позиционные клапаны с 2 электромагнитами, без пружинного возврата, в которых золотник удерживается в предельном крайнем положении
при помощи механического устройства. Это обеспечивает подачу питания
на электромагниты посредством кратковременных импульсов тока, и золотник остается в своем положении, независимо от воздействующих гидродинамических или гравитационных или инерционных сил (вибраций).

14. Версия Z: опция с антикоррозионной защитой

В стандартных клапанах HD3-ES-* используется корпус с покрытием никель-фосфор, трубки электромагнита без покрытия и катушки с обшивкой и металлическими деталями с цинковым покрытием. Для повышения устойчивости к вызывающим коррозию веществам предусмотрены различные варианты:

 Пример покрытия ZK: HD3-ES-3C-ZK-024C/10
 ZT: Корпус, трубки и катушки электромагнитов с цинковым покрытием
 ZL: Корпус с оцинкованными поверхностями, с покрытием специальной краской TEMADUR 20; оцинкованные электромагниты, слой цинка 8-12 мкм
 ZK: Корпус с оцинкованными поверхностями, с покрытием специальной краской TEMADUR 20; трубки и металлические детали катушек электромагнитов с покрытием цинк-никель

15. Версия Sa и Sb: датчик положения

Электромагнитные клапаны с датчиками положения золотников оснащаются датчиком приближения, преобразовывающим положение золотника в электрический сигнал. Он может использоваться с направляющими гидрораспредетилелями с одним или двумя электромагнитами. Предусмотрено две версии датчиков – с нормально разомкнутыми и нормально замкнутыми контактами. Эта опция обязательна для безопасных режимов применения, когда требуется электрический сигнал положения (смещения) золотника клапана.

16. катушки электромагнитов типа B03-xxxx

ISO 4400 (DIN 43650)(стандартная конфигурация) B03-0xxC	115A/230A = ISO 4400 (DIN 43650) со встроенным выпрямителем B03-xxxA	AMPX = Amp Junior Timerwith продольная конфигурация B03-0xxCAMPX	D = Deutsch (Немецкий стандарт) B03-0xxD

17. Гасящий диод

По запросу катушки постоянного тока могут поставляться со встроенным симметричным гасящим диодом (переходный диод типа BZW06-19B), обеспечивающим защиту от высоких перенапряжений. Благодаря мгновенной реакции таких диодов на кратковременные перенапряжения они оптимально подходят для защиты устройств, чувствительных к напряжению.

18. Соединители для разъемов стандарта ISO 4400 (DIN 43650)серия KA132

Предусмотрены специальные соединители для катушек с разъемами стандарта ISO 4400 (DIN 43650).
Наиболее распространенные конфигурации: стандартные, простые и 3-контактные соединители:

KA132000B9 = Черного цвета с разъемом PG9
KA132000B1 = Черного цвета с разъемом PG11
KA132000A1 = Серого цвета с разъемом PG11
KA132L34T9 = Прозрачный со светодиодным индикатором
KA132T54T9 = Прозрачный со светодиодным индикатором и переходным диодом для защиты от перенапряжений
Более подробную информацию и модели см. в таблице KA-132 AIDRO.
