Артикул:
MO-4L/20
1. Описание

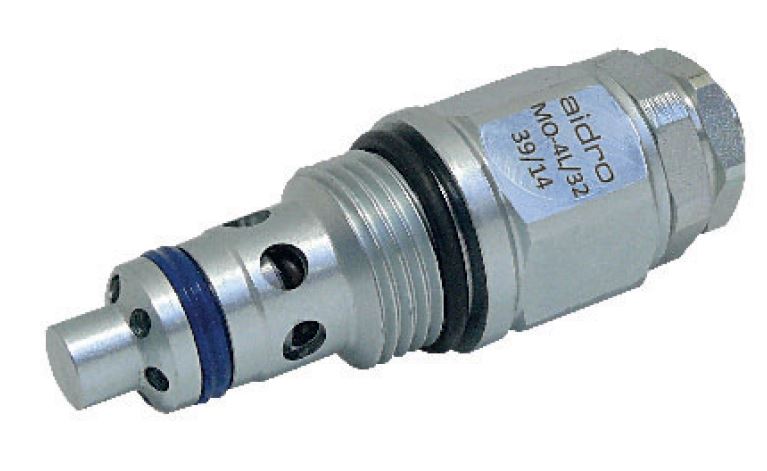

2-линейные предохранительные клапаны прямого действия встраиваемого типа, седло 7/8”-14 UNF.Тарелки с переменной площадью сечения.
Быстрая реакция и низкий гистерезис при перекрытии.
Максимальное рабочее давление: 250 бар.
Максимальный расход: 70 л/мин.
Внешние детали оцинкованы.
Стальной корпус.
Тарелка из закаленной и шлифованной стали.
Масса 0,13 кг.
2. Код для заказа
| (1) |
(2) |
(3) |
||
| МО |
— |
4L | / | 20 |
(1) MO: Предохранительный клапан прямого действия
(2) 4: Номинальный размер (7/8”-14 UNF)
(3) 20: Пружинного типа, 110–220 бар, повышение 31,5 бар/оборот
Как правило, тарелка (с буферным золотником) удерживается в закрытом положении пружиной сжатия. Когда в порте P давление превышает установленное значение, тарелка выталкивается осевыми гидравлическими силами, преодолевает сопротивление пружины, перемещается в цилиндрическом седле и открывает кольцевой проход для жидкости под давлением в линию T, за счет чего поддерживается требуемый уровень давления.
3. Технические характеристики
|
Макс. давление |
250 бар (25 МПа) |
|
Макс. расход |
70 л/мин |
|
Внешние детали оцинкованы |
|
4. Типовые графики
5. Регулировка давления разгрузки
Давление разгрузки достигается, когда осевые гидравлические силы, действующие на тарелку, уравниваются с усилием на пружине. Таким образом, значение разгрузочного диапазона можно изменять путем регулировки сжатия пружины. Чтобы увеличить разгрузочное давление, ослабьте зажимную гайку и поверните регулировочную гайку по часовой стрелке.6. Установочные размеры (мм)
| Позиция | Описание |
| 1 |
Уплотнительное кольцо ø19,18х2,46 / твердость по Шору 70 |
| 2 |
Уплотнительное кольцо ø12,42х1,78 / твердость по Шору 70 |
| 3 |
Опорнорное кольцо ø13х15,8х0,7 |
