Артикул:
VUC-34
1. Описание

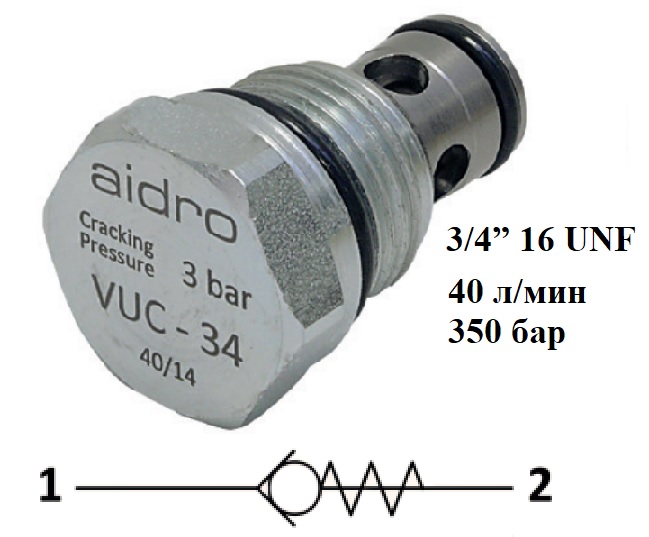

VUC – тарельчатый обратный клапан встраиваемый в седло ¾”-16UNF. Внешние поверхности оцинкованы.Герметичность обеспечивается высокопрецизионной обработкой
деталей и конструкцией тарелки.
По запросу может быть предусмотрено другое давление открытия.
2 .Код для заказа
| (1) | (2) |
(3) |
||
| VUC |
— |
34 |
— |
|
(1) VUC: Обратный клапан
(2) 34: 3/4” 16 UNF (ø12,7 мм)
(3) Давление открытия
Без обозначения: 3 бара (в стандартном исполнении)
1: 8 бар
Клапан разработан как простое запорное устройство или устройство для выдерживания нагрузки.
Поток поступает свободно из 1 в 2, и клапан открывается, преодолевая усилие пружины. В направлении 2 – 1 поток перекрывается. Герметичность обеспечивается высококачественной тарелкой, изготовленной из закаленной стали.
3. Технические характеристики
|
Макс. расход |
40 л/мин |
|
Макс. давление |
350 бар (35 МПа) |
|
Установочный момент затяжки |
40–45 Нм |
|
Масса |
0,06 кг |
4. Типовые графики
