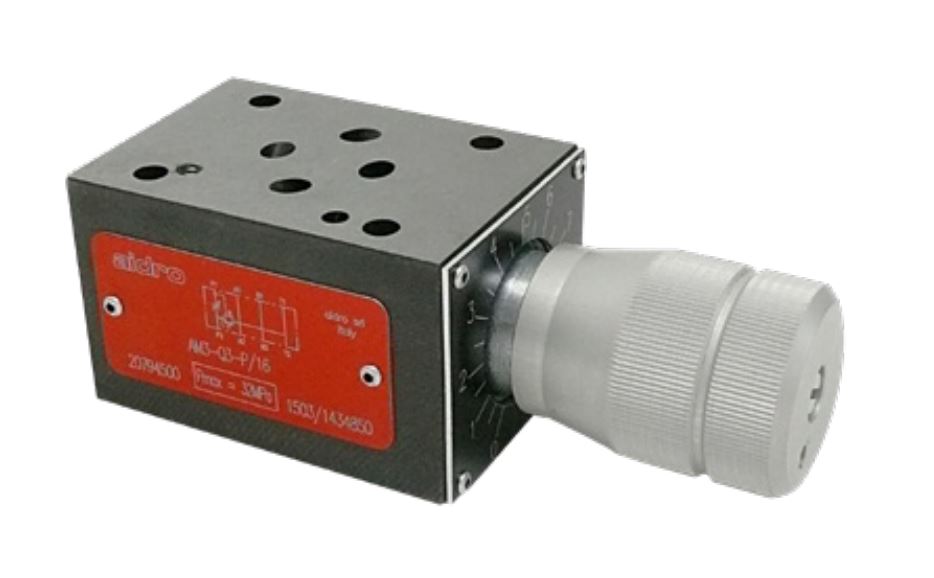

Артикул:
AM3-Q3-P/16
1. Описание
3-линейные клапаны регулировки расхода с компенсацией давления разработаны для обеспечения регулировки переменных скоростей потока независимо от изменений давления системы.2. Код для заказа
| (1) |
|
(2) |
|
(3) |
|
(4) |
|
(5) |
|
(6) |
| AM3 | — | Q3 | — | P | / | 16 |
— |
|
/ | 10 |
(1) AM3: Модульный клапан CETOP 03 – давление 32 МПа (320 бар)
(2) Q3: 3-линейные клапаны регулировки потока с компенсацией давления
(3) P: Рабочие линии, в которых установлен клапан:
(4) Характеристики регулировки потока:
16 = 0,06 → 16 л/мин максимальное значение регулировки скорости потока в P1 Когда впускной поток (в
P2) превышает значение регулировки, избыток стравливается в линии T
(5) Код, зарезервированный для опций и вариантов
(6) Номер (порядковый) конструкции клапанов
3. Технические характеристики
|
Макс. рекомендуемый расход |
40 л/мин |
Регулировка скорости потока: |
|
Макс. расход в порту P1 |
16 л/мин |
При вращении рукоятки 5 значение регулируемой скорости потока изменяется. Шкала/ характеристики скорости потока являются приблизительно линейными, полный диапазон охватывается при вращении рукоятки приблизительно 320°. Шкала разделена на 10 делений. По часовой стрелке: расход повышается Против часовой стрелки: расход понижается После достижения требуемого значения заблокируйте рукоятку в неподвижном положении при помощи фиксирующего винта 8. |
|
Макс. номинальное давление |
32 МПа (320 бар) |
|
|
Кривые разгрузки давления |
см. 4 |
|
|
Установка и размеры |
см. 5 | |
|
Масса |
прибл. 0,8 кг |
4. Типовые графики
Типовые кривые регулировки (деления шкалы Q и характеристики Q-P) для клапанов AM3-Q3-P в стандартной конфигурации.
5. Установочные размеры (мм)
Все модульные клапаны AM3-Q3* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей и для высоты клапанов 40 мм. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнительных колец типа OR 2037.
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AM3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
