Артикул:
HD5-EX-4C-024C/40
1. Описание

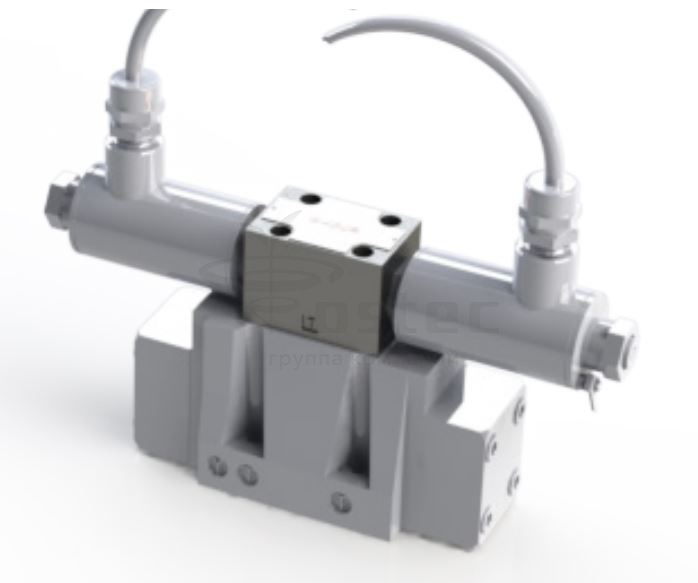

Клапаны HD5-EX-**, электрические, во взрывобезопасном исполнении представляют собой 4-линейные гидрораспределители с пилотным управлением размера ISO 05 с установочной поверхностью согласно CETOP 4.2-4 P05-320.Характеристики взрывозащиты электрического пилотного клапана типа HD3-EX-** представлены в таблице AIDRO HD-3EX.
2. Код для заказа
| (1) |
|
(2) | (3) | (4) |
|
(5) | (6) | (7) | (8) | |||||
| HD5 |
— |
EX | — |
|
— |
|
— |
|
— |
— |
/ | 40 |
(1) HD5: 4-линейный направляющий гидрораспределитель CETOP 05 – давление 32 МПа (320 бар)
(2) Варианты:
EX: С электрическим управлением, во взрывозащищенном исполнении директивы ATEX
HH: С гидравлическим управлением (основной корпус)
(3) Тип золотника:
– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: 2 электромагнита, золотник с пружинным возвратом в среднее положение (3 положения)
LL: 1 электромагнит (a), золотник с пружинным/гидравлическим возвратом (2 положения, крайнее положение – крайнее положение)
ML: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, среднее положение – крайнее положение)
LM: 1 электромагнит (a), золотник с пружинным возвратом (2 положения, крайнее положение – среднее положение)
b: Только для версий LL, ML, LM, см. также функциональные символы
(4) Расположение портов X и Y:
Без обозначения: Стандарт, согласно CETOP 4.2-4 P05-320
R05: Согласно CETOP 4.2-4R05-320 и ISO / CD 4401-05
(5) Код, зарезервированный для опций и вариантов:
C: Регулируемые пределы хода главного золотника
D: Клапан с двухконтурной регулировкой потока для настройки скорости перемещения
G: Регулируемые пределы и регулируемая скорость перемещения
(6) Схема управления и слива:
Без обозначения: Внутреннее управление и внешний слив (стандарт)
I: Внутреннее управление и внутренний слив
E: Внешнее управление и внешний слив
(7) Электрическое напряжение и электромагнитные катушки:
(8) Схема управления и слива:
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
115A: Катушки для 110 B переменного тока /50 Гц – 115 B переменного тока /50 Гц
230A: Катушки для 220 B переменного тока /50 Гц – 230 B переменного тока /60 Гц
См. также электрические характеристики
(9) Номер (порядковый) конструкции клапанов
3. Технические характеристики
|
Макс. рекомендуемый расход (пружинный возврат в центральное положение) |
150 л/мин |
Примечание: Когда клапаны HD5-EX-** оснащены внутренним управлением и внутренним сливом (конфигурация I), порты X и Y не используются, и клапаны могут устанавливаться на обычных пластинах поверхностного монтажа 05 согласно стандарту ISO 4401-05. |
|
Макс. давление (P, A, B) |
32 МПа (320 бар) |
|
|
Макс. давление в порте T (внутренний слив) |
16 МПа (160 бар) |
|
|
Макс. давление в порте T (внешний слив) |
25 МПа (250 бар) |
|
|
Давление управления, минимальное |
0,5 МПа (5 бар) |
|
|
Давление управления, максимальное |
20 МПа (200 бар) |
|
|
Установка и размеры |
см. 5 |
|
|
Масса |
прибл. 9,00 / 10,2 кг |
4. Перепад давлений
Δp- Q Измерено при ѵ = 166 SUS (35 мм2/с) и t = 122°F (50°C)
5. Установочные размеры (мм)
6. Идентификация золотников и промежуточные положения
7. Регулировка клапанов
| Тип золотника | Позиция золотника | Соединения | ||||
| Р-А | Р-В | А-Т | В-Т | Р-Т | ||
| Кривые на графике | ||||||
| 1С | Под напряжением | 1 | 1 | 2 | 3 | |
| ОС |
Без напряжения |
|
|
|
|
6* |
|
Под напряжением |
5 | 5 | 1 | 2 |
|
|
|
3С |
Без напряжения |
|
|
4• | 4° |
|
| Под напряжением | 1 | 1 | 1 | 2 | ||
|
4С |
Без напряжения |
6 | ||||
|
Под напряжением |
6 | 6 | 3 | 4 | ||
| 1LL,0LL |
Без напряжения |
1 | 3 |
|
||
| 1ML |
Под напряжением |
1 | 2 | |||
|
77C |
Без напряжения | 4 | ||||
|
Под напряжением |
1 | 1 | 2 | 2 | ||
|
56C |
Без напряжения | 6• | ||||
|
Под напряжением |
6 | 6 | 4 | 3 | ||
|
8C |
Без напряжения |
4• | 4 | |||
|
Под напряжением |
5 | 5 | 2 | 3 | ||
|
76C |
Без напряжения |
3° | ||||
|
Под напряжением |
1 | 1 | 1 | 3 | ||
* Линии А-В перекрыты • Линия В перекрыта ° Линия А перекрыта
Предусмотрена возможность интегрирования специальных средств регулировки в головки клапана с гидравлическим управлением для регулировки максимального хода золотника. Такое исполнение позволяет регулировать расход из насоса в привод и из привода к сливу, обеспечивая двойную гибкую регулировку привода. Добавьте букву «C» к идентификационному коду, чтобы заказать данное устройство.
Регулировка скорости главного золотника: D
Путем установки клапана двухконтурной регулировки потока между пилотным клапаном и клапаном гидравлического управления можно регулировать расход и за счет этого изменять скорость перемещения. Добавьте букву «D» к идентификационному коду, чтобы заказать данное устройство.
Регулировка скорости главного золотника: G
Можно заказать клапан, оснащенный и устройством регулировки хода золотника, и устройством регулировки скорости потока управления. Добавьте букву «G» к идентификационному коду, чтобы заказать данное устройство.
