Артикул:
R-112
1. Описание

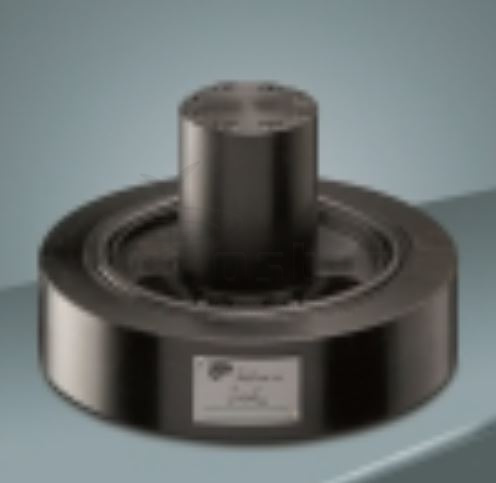

Клапаны наполнения CFP представляют собой обратные клапаны, специально разработанные для гидравлических прессов с целью обеспечения лёгкого наполнения и опорожнения цилиндра пресса при быстрых перемещениях вверх и вниз.
Предназначены для установки непосредственно между всасывающим фланцем (соединённым с баком) и цилиндром.
Имеется версия с устройством предварительного открытия, которое позволяет производить декомпрессию контура перед началом фазы поднятия в цилиндре.
Клапаны CFP могут иметь 7 различных размеров с максимальным расходом до 2500 л/мин.
(1) Наполнительный клапан с внешним управлением
(2) Монтаж
S = межфланцевый монтаж
(3) Типоразмер
032 = Ду-32
040 = Ду-40
050 = Ду-50
063 = Ду-63
080 = Ду-80
100 = Ду-100
125 = Ду-125
(4) Устройство предварительного открытия
0 = без устройства
P = с устройством (не доступно для ДУ-125)
(5) Номер серии
Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
(6) Уплотнения
С = медное кольцо (только для типоразмера 032, 040, 050)
N = уплотнения NBR для минеральных масел (только для типоразмера 060, 080, 100, 125)
V = уплотнения FPM для особых типов жидкостей (только для типоразмера 060, 080, 100, 125)
Клапаны наполнения CFP представляют собой обратные клапаны, специально разработанные для гидравлических прессов с целью обеспечения лёгкого наполнения и опорожнения цилиндра пресса при быстрых перемещениях вверх и вниз.
Предназначены для установки непосредственно между всасывающим фланцем (соединённым с баком) и цилиндром.
Имеется версия с устройством предварительного открытия, которое позволяет производить декомпрессию контура перед началом фазы поднятия в цилиндре.
Клапаны CFP могут иметь 7 различных размеров с максимальным расходом до 2500 л/мин.
2. Код для заказа
| (1) |
|
(2) | (3) |
(4) |
(5) |
(6) |
||
|
CFP |
— |
S |
032 |
/ |
0 |
/ |
10 |
C |
(1) Наполнительный клапан с внешним управлением
(2) Монтаж
S = межфланцевый монтаж
(3) Типоразмер
032 = Ду-32
040 = Ду-40
050 = Ду-50
063 = Ду-63
080 = Ду-80
100 = Ду-100
125 = Ду-125
(4) Устройство предварительного открытия
0 = без устройства
P = с устройством (не доступно для ДУ-125)
(5) Номер серии
Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
(6) Уплотнения
С = медное кольцо (только для типоразмера 032, 040, 050)
N = уплотнения NBR для минеральных масел (только для типоразмера 060, 080, 100, 125)
V = уплотнения FPM для особых типов жидкостей (только для типоразмера 060, 080, 100, 125)
3. Технические характеристики
|
Клапан типа CFP |
CFP-S032 |
CFP-S040 |
CFP-S050 |
CFP-S063 |
CFP-S080 |
CFP-S100 |
CFP-S125 |
||
|
Максимальный расход (с Δp = 0,3 бар и вязкостью 50 сСт) |
л/мин |
160 |
250 | 400 | 600 | 1000 | 1600 | 2500 | |
|
Макс. давление |
Отверстия P и B |
бар |
|
|
|
|
|
|
|
| Отверстие X |
бар |
|
|
|
|
|
|
|
|
| Отверстие A |
бар |
|
|
|
|
|
|
|
|
