Артикул:

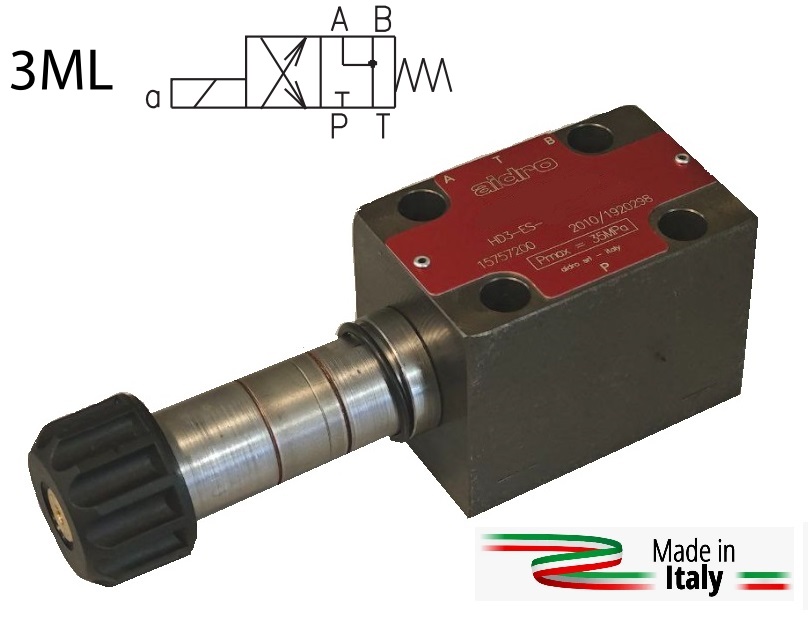

HD3-ES-3ML-0000
1. Описание
Конструкция корпуса – 5-камерный высококачественный литой блок.Клапан может оснащаться взаимозаменяемыми металлическими электромагнитами постоянного тока, применимыми также с источником питания переменного тока с использованием встроенных мостовых выпрямителей в катушке.
В стандартных версиях поверхности корпуса клапана с защитным покрытием никель-фосфор проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227. Предусмотрена оптимизированная защита поверхности для подвижных частей (ISO 9227, испытания в солевом тумане в течение
520 часов).
2. Код для заказа
(1) | (2) | (3) | (4) | (5) | (6) | (7) | |||||
HD3 | — | — | — | — |
|
/ | 10 |
(1) HD3: 4-линейный направляющий гидрораспределитель CETOP 03
(2) ES: С электрическим управлением
(3) Тип золотника (см. 4)
– Номер обозначает тип главного золотника
– Буква обозначает электромагнит или конфигурацию пружины
C: 2 электромагнита, золотник с пружинным возвратом в среднее положение (3 положения)
LL: 1 электромагнит, золотник с пружинным возвратом (2 положения)
ML: 1 электромагнит, золотник с пружинным возвратом (2 положения)
N: 2 электромагнита, фиксированный золотник (2 положения) (см. 13)
(4) Код, зарезервированный для опций и вариантов:
S-** : Калиброванное отверстие в порте P (см. 11)
K: Водонепроницаемые колпачки для аварийного штифта, (см. 10)
T: Устройство плавного перемещения (см. 12)
Z*: Антикоррозионное покрытие (различные варианты) (см. 14)
Sa, Sb: Датчики приближения (см. 15)
(5) Электрическое напряжение и катушки электромагнитов (см. 8):
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
048C: Катушки для 48 B постоянного тока
024A: Катушки для 24 B переменного тока /50 Гц
115A: Катушки для 110 B переменного тока /50 Гц – 115 B переменного тока /50 Гц
230A: Катушки для 220 B переменного тока /50 – 230 B переменного тока /60 Гц
(6) Подключение катушки (см. 16):
Без обозначения: DIN 43650-A ISO 4400
AMP: Amp Junior Timer – вертикальная конфигурация
AMPX: Amp Junior Timer – продольная конфигурация
D: Deutsch, немецкий стандарт
(7) Номер (порядковый) конструкции клапанов
D: Deutsch, немецкий стандарт
(7) Номер (порядковый) конструкции клапанов
![CETOP 03-1.png](/upload/medialibrary/daa/u00tcsea3eidvpts4lygcq6yf72nscul.png)
![CETOP 03-2.png](/upload/medialibrary/77c/95fpf51gdgy7ow2wrzky1ppzut069frh.png)
Золотник 5 смещается в корпус клапана 1 под действием пружин 4 и электромагнитов 2. Золотник 5, в зависимости от его формы и положения в корпусе клапана, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление гидравлического потока.
3. Технические характеристики
Номинальный расход | 60 л/мин |
Электрические характеристики |
Макс. расход | 80 л/мин |
Клапаны HD3-ES-*приводятся в действие электромагнитом, питание которого подводится: – непосредственно от источника напряжения постоянного тока 12 B постоянного тока = 012C 24 B постоянного тока = 024C – посредством катушек, оснащенных двухполупериодным мостовым выпрямителем, от источника напряжения переменного тока: 110 B переменного тока /50 Гц, 115 B переменного тока /60 Гц или 115 B переменного тока /50 Гц = 115A 220 B переменного тока /50 Гц, 230 B переменного тока /60 Гц или 230 B переменного тока /50 Гц = 230A Другие доступные напряжения: 014C; 048C; 060C; 102C; 205C; и 24 B/50 Гц = 024A Все соединители должны соответствовать требованиям стандарта ISO 4400 (DIN 43650), и электрическая цепь должна быть способна проводить следующий номинальный ток: 12 B постоянного тока = 2,4 A 115 B/50 Гц = 0,26 A 24 B постоянного тока = 1,2 A 230 B/60 Гц = 0,14 A Катушки с двумя электрическими контактами, соответствующие стандартам для соединителей AMP или соединителей Deutsch, предусмотрены только для источника питания постоянного тока (примеры кодов: B03.012C AMPX или B03.012C D). Допустимые колебания напряжения питания: ±10% |
Макс. номинальное давление (P, A, B) | 35 МПа(350 бар) | |
Макс. давление в порте T |
21 МПа(210 бар) |
|
Перепады давления |
см. 5 |
|
Степень защиты согласно DIN 40050 |
IP 65 |
|
Рабочий цикл |
100% | |
Установка и размеры | см. 6 | |
Масса | прибл.2,1/1,6 кг |
4. Идентификация золотников и промежуточные положения
![identifikatsiya-zolotnikov-i-promezhutochnyye-polozheniya.png](/upload/medialibrary/c38/yz3b9z9f7sjbqhkx70jw245jy2ad602b.png)
5. Типовые графики
Типовые кривые ∆p-Q для клапанов HD3-ES-*в стандартной конфигурации, с минеральным маслом при ࣠= 32 мм2/с и T = 40°C.![tipovyye-grafiki-cetop-03.png](/upload/medialibrary/e22/gsyef830v4tgw5ifsjatnknv70yc50bg.png)
Золотник | P-A | P-B | A-T | B-T | P-T |
1C | 1 | 1 | 2 | 2 | |
4C | 3 | 3 | 4 | 4 | 1 |
0C | 1 | 1 | 2 | 2 | 1 |
3C | 1 | 1 | 2 | 2 |
|
1LL | 1 | 1 | 2 | 2 |
|
1LLB | 1 | 1 | 2 | 2 | |
1ML | 1 | 2 | |||
4ML | 1 | 4 | 2 | ||
0ML | 1 | 2 | 1 | ||
3ML | 1 | 2 |
6. Установочные размеры (мм)
![ustanovochnyye-razmery-cetop-03.png](/upload/medialibrary/04a/ir42ixkv78z6x5l22yre5jfx3xiuqva9.png)
![ustanovochnyye-razmery-cetop-03-1.png](/upload/medialibrary/6b1/5u9vt0zddfzzlevnuhwmp1mz6cw6zmrf.png)
![versiya-sa-i-sb-datchik-polozheniya-cetop-03-1.png](/upload/medialibrary/c0d/32eyj9vse8jzaoi7qsyy9ia4it0eectv.png)
Все клапаны HD3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей (см. 9 ) и высоты клапанов. При сборке на монтажной плите клапаны HD3-* должны крепиться 4-мя болтами M5х45 (или M5х**, в зависимости от количества модулей), затягиваемыми с применением крутящего момента 8 Нм.
Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнений – уплотнительных колец квадратного сечения типа QuadRing 9,25х1,68х1,68.
7. Пределы гидравлической мощности
Пределы характеристик ∆pQ для безопасной эксплуатации электромагнитных клапанов HD3- ES-*. Измерено при ࣠ = 32 мм2/с и T = 40°C.![predely-gidravlicheskoy-moschnosti-cetop-03.png](/upload/medialibrary/5cc/3kifmao39jv1qnyvuge58kh4pmc2r3ex.png)
1C | 1 |
4C | 3 |
0C | 2 |
3C | 2 |
1LL | 1 |
3ML | 2 |
4ML | 3 |
1ML | 1 |
0ML | 2 |
1MLb | 1 |
1LLb | 1 |
4MLb |
3 |
0MLb |
2 |
3MLb |
2 |
8. Электромагнит
Электромагнитные клапаны могут поставляться без электрических катушек, как HD3-ES-****-0000. Катушки поставляются отдельно. Стандартные катушки с 3-мя электрическими контактами: B03.012C; B03.024C; B03.115A; B03.230A. Для соединений с источником электропитания используются стандартные 3-контактные соединители, соответствующие стандарту ISO 4400 (DIN 43650). Могут использоваться соединители с другими размерами кабельных выводов (PG9, PG11), и, помимо функции соединения, могут выполнять прочие функции, такие как сигнальный провод, ограничитель перенапряжений и т.д.9. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах HD3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками, фильтруемыми в соответствии со стандартом ISO 4406, класс 19/17/14 или выше, и используемыми в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.10. Версия K: штифт ручного управления
Электромагнитные клапаны версии K оснащаются удлиненными аварийными штифтами исполнительного механизма, выступающими за пределы самого электромагнита, которые обеспечивают возможность быстрого и простого управления клапанами вручную, без необходимости использования каких-либо инструментов. Приводной штифт и торцевая сторона электромагнита защищены эластичным резиновым колпачком, который упрощает работу и защищает от попадания влаги и брызг воды.![versiya-k-shtift-ruchnogo-upravleniya-cetop-03.png](/upload/medialibrary/fdb/y3tyh942x4irbg3z4z7cm81e11mz5dh6.png)
11. Версия S: калиброванное отверстие порта P
Опция S включает элемент специальной формы для установки в порт P электромагнитного клапана с калиброванным отверстием (различных размеров), которое может ограничивать, в зависимости от значения ∆P, расход, поступающий в электромагнитный клапан.Диаметр отверстий таких элементов:
- 3S-00 → D = 0 мм
- 3S-10 → D = 1,0 мм
- 3S-15 → D = 1,5 мм
- 3S-20 → D = 2,0 мм
- 3S-25 → D = 2,5 мм
![versiya-s-kalibrovannoye-otverstiye-porta-p-cetop-03.png](/upload/medialibrary/ec0/caqk8r0jgk5dekk3jexiu6ocmgepezu0.png)
12. Версия T: плавное перемещение
Электромагнитные клапаны с устройствами плавного перемещения представляют собой 2- или 3-позиционные клапаны с электромагнитным приводом, оснащенные калиброванными отверстиями в толкателях якоря электромагнита. Гидравлический поток регулирует скорость смещения толкателя, за счет чего золотник в корпусе клапана выполняет поступательные движения, снижая или устраняя гидравлические удары в контуре. Как правило, время цикла перемещения электромагнитного клапана версии T, когда подводится питание, составляет порядка 300–500 миллисекунд (в отличие от 30–50 секунд для стандартного клапана), если толкатель якоря действует в гидравлической жидкости надлежащим образом. Требуемые условия обеспечиваются путем поддержания минимального противодавления в линии T и стравливания воздуха из электромагнита, приводящего в действие продувочный клапан 1, доступ к которому открывается после снятия резинового чехла 2 с фиксирующей гайки 3 электромагнита.![versiya-t-plavnoye-peremescheniye-cetop-03.png](/upload/medialibrary/694/netnd24d3g227bj7xazw6383bf38jr2d.png)
13. Версия N: механический фиксатор в золотнике
Электромагнитные клапаны с фиксатором, как правило, представляют собой 2-позиционные клапаны с 2 электромагнитами, без пружинного возврата, в которых золотник удерживается в предельном крайнем положениипри помощи механического устройства. Это обеспечивает подачу питания
на электромагниты посредством кратковременных импульсов тока, и золотник остается в своем положении, независимо от воздействующих гидродинамических или гравитационных или инерционных сил (вибраций).
![versiya-n-mekhanicheskiy-fiksator-v-zolotnike-cetop-03.png](/upload/medialibrary/2e4/browbu067g7hw679ayriwgnb2m0qlfry.png)
14. Версия Z: опция с антикоррозионной защитой
В стандартных клапанах HD3-ES-* используется корпус с покрытием никель-фосфор, трубки электромагнита без покрытия и катушки с обшивкой и металлическими деталями с цинковым покрытием. Для повышения устойчивости к вызывающим коррозию веществам предусмотрены различные варианты:Пример покрытия ZK: HD3-ES-3C-ZK-024C/10
ZT: Корпус, трубки и катушки электромагнитов с цинковым покрытием
ZL: Корпус с оцинкованными поверхностями, с покрытием специальной краской TEMADUR 20; оцинкованные электромагниты, слой цинка 8-12 мкм
ZK: Корпус с оцинкованными поверхностями, с покрытием специальной краской TEMADUR 20; трубки и металлические детали катушек электромагнитов с покрытием цинк-никель
![versiya-z-optsiya-s-antikorrozionnoy-zaschitoy-cetop-03.png](/upload/medialibrary/7f1/pdljwgrpnh6v9attsmq13aoxl08rex5f.png)
15. Версия Sa и Sb: датчик положения
Электромагнитные клапаны с датчиками положения золотников оснащаются датчиком приближения, преобразовывающим положение золотника в электрический сигнал. Он может использоваться с направляющими гидрораспредетилелями с одним или двумя электромагнитами. Предусмотрено две версии датчиков – с нормально разомкнутыми и нормально замкнутыми контактами. Эта опция обязательна для безопасных режимов применения, когда требуется электрический сигнал положения (смещения) золотника клапана.![versiya-sa-i-sb-datchik-polozheniya-cetop-03.png](/upload/medialibrary/7e7/cg1xqtbgu0zzhsr4a00kp1w05fw0xakr.png)
![versiya-sa-i-sb-datchik-polozheniya-cetop-03-1.png](/upload/medialibrary/c0d/32eyj9vse8jzaoi7qsyy9ia4it0eectv.png)
Технические характеристики датчика |
|
Напряжение питания |
24 B постоянного тока |
Диапазон напряжений питания |
10…30 B постоянного тока |
Номинальный ток |
200 мА |
Степень защиты |
IP67 |
Макс. рабочее давление | 50 бар (стандарт) – 210 (опция) |
Индикация |
Светодиод желтого цвета |
16. катушки электромагнитов типа B03-xxxx
![]() |
![]() |
![]() |
![]() |
ISO 4400 (DIN 43650)(стандартная конфигурация) B03-0xxC
|
115A/230A = ISO 4400 (DIN 43650) со встроенным выпрямителем B03-xxxA
|
AMPX = Amp Junior Timerwith продольная конфигурация B03-0xxCAMPX |
D = Deutsch (Немецкий стандарт) B03-0xxD |
17. Гасящий диод
По запросу катушки постоянного тока могут поставляться со встроенным симметричным гасящим диодом (переходный диод типа BZW06-19B), обеспечивающим защиту от высоких перенапряжений. Благодаря мгновенной реакции таких диодов на кратковременные перенапряжения они оптимально подходят для защиты устройств, чувствительных к напряжению.18. Соединители для разъемов стандарта ISO 4400 (DIN 43650)серия KA132
Предусмотрены специальные соединители для катушек с разъемами стандарта ISO 4400 (DIN 43650).Наиболее распространенные конфигурации: стандартные, простые и 3-контактные соединители:
KA132000B9 = Черного цвета с разъемом PG9
KA132000B1 = Черного цвета с разъемом PG11
KA132000A1 = Серого цвета с разъемом PG11
KA132L34T9 = Прозрачный со светодиодным индикатором
KA132T54T9 = Прозрачный со светодиодным индикатором и переходным диодом для защиты от перенапряжений
Более подробную информацию и модели см. в таблице KA-132 AIDRO.
![soyediniteli-dlya-razyemov_CETOP 03-1.png](/upload/medialibrary/51f/6afjoj4rn2mg21y1fjpq9szd3a27d9j8.png)
![soyediniteli-dlya-razyemov_CETOP 03-2.png](/upload/medialibrary/786/ig7tzrd822yi8mz0pn8syeldqq1129sx.png)
