Артикул:
EV4PX-34.03.0000
1. Описание

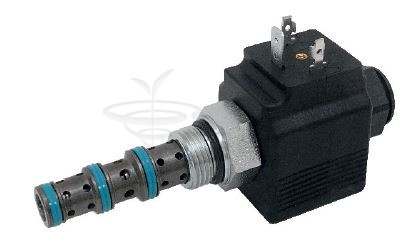

Направляющий 4-линейный, 2-позиционный клапан, золотникового типа.Предусмотрено две разных версии данного клапана, версия для облегченных режимов и для режимов высокой производительности. Версия для облегченных режимов может оснащаться пластиковыми катушками и металлическими катушками. Версия для режимов высокой производительности оснащается только металлическими катушками. Двойные кольцевые уплотнения обеспечивают эффективную и надежную герметизацию клапана.
2. Код для заказа
| (1) | (2) |
(3) |
(4) |
(5) |
(6) | (7) | (8) | (9) | |||||
| EV |
|
4 |
|
— |
34 |
— |
— |
— |
— |
(1) EV: 4-линейный электромагнитный золотниковый клапан
(2) Тип клапана:
L: Для облегченных режимов
H: Для режимов высокой производительности
(3) 4-линейный клапан
(4) Тип золотника
XP
PX
CX
CP
(5) 34: ¾”-16 UNF
(6) Варианты клапанов (см. 5):
03: Без устройства ручного управления
04: Устройство ручного управления штифтового типа (стандарт)
05: Устройство ручного управления винтового типа
(7) Электрическое напряжение и электромагнитные катушки
(см. 8):
0000: Без катушек
012C: Катушки для 12 B постоянного тока
024C: Катушки для 24 B постоянного тока
220R: Катушки для 220–230 B выпрямленного переменного тока (RAC)
(8) Опции соединения катушки (см. 8):
Без обозначения: Стандартное соединение ISO 4400 / DIN 43650/A
C: Разделанный вывод
D: Deutsch (Немецкий стандарт)
A: AMP Junior
(9) Опции соединителей ISO 4400 / DIN 43650/A (см. 7):
B9: Стандартный соединитель черного цвета PG9
D9: Соединитель черного цвета с диодом PG9
ES: Энергосберегающий соединитель со светодиодом
R*: Мостовой выпрямитель
L*: Светодиод
V*: Светодиод + варистор
Облегченный режим
Режим высокой производительности
В состав встраиваемых 2-позиционных/4-линейных клапанов типа EV4*.34 входит втулка клапана 1, управляющий золотник 2, возвратная пружина 3 и приводной узел 4, который включает магнитные детали и винтовую секцию. Возбуждающая электрическая катушка 5 электромагнита крепится к узлу зажимной гайкой 6. Когда к катушкам подводится питание, магнитный подвижный якорь смещается и, посредством стержня, установленного внутри узла, перемещает управляющий золотник, создавая гидравлические соединения между портами 1, 2, 3 и 4.
3. Технические характеристики
|
Макс. номинальное давление |
25 МПа (250 бар) |
Электрические характеристики Данные электромагнитные клапаны, как правило, оснащаются катушками типа C36, питание к которым подводится от источника постоянного или переменного тока. Катушки типа C36-***C работают от источника питания постоянного тока V***DC. Катушки типа C36-***R работают от источника питания выпрямленного переменного тока (RAC) V***AC, посредством двухполупериодного мостового выпрямителя, встроенного в соединитель. Катушки типа C36, как правило, используются с соединителями ISO 4400 / DIN 43650/A. Информацию о катушках с другим соединением с источником питания см. в таблице C30/36. |
|
Номинальный расход |
16 л/мин |
|
|
Макс. рекомендуемый расход |
20 л/мин |
|
|
Размеры и установка |
см. 5 |
|
| Рабочий цикл |
ED 100% |
|
|
Масса (без катушки) |
0,20 кг |
4. Типовые графики
Облегченный режим
| Соединение | Направление. | |
| 1 |
CP |
3->2, 4->1 |
| 2 |
CX |
3->4, 2->1 |
| 3 |
PX |
3->2, 4->1 |
| 4 |
PX |
3->4, 2->1 |
| 4 | XP |
3->4, 2->1 |
Высокая производительность
| Соединение | Направление. | |
| 1 |
CX |
3->4, 2->1 |
| 2 |
CP |
3->2, 4->1 |
| 3 |
PX |
3->2, 4->1 |
| 4 | XP | 3->4, 2->1 |
| 5 |
XP |
3->2, 2->1 |
| 1 | PX |
3->4, 2->1 |
5. Установочные размеры (мм)
Клапаны EV4*.34 устанавливаются в седло 3/4”- 16 UNF. Проверьте соответствующее состояние и расположение уплотнений, затем заверните клапан в камеру и путем зафиксируйте затяжки шестигранника под ключ 24 мм с крутящим моментом приблизительно 45 Нм.
6. Варианты ручного управления
7. Соединители
Стандартные катушки совместимы с соединителями KA-132 (см. таблицу); для некоторых функций (R* = Мостовой выпрямитель; L* = Светодиод и т.д.) следует указывать напряжение:1 = 12 B – 24 B 2 = 115 B 3 = 230 B
Энергосберегающие соединители - опция ES – уменьшает потребление тока до уровня менее 50% номинального тока и значительно снижает нагрев катушек – см. таблицу KA-ES.
8. Катушки типа C36 (ø13 мм)
| Катушка |
Напряжение постоянного/ выпрямленного переменного тока |
Номинальный ток (А) |
Сопротивление при 20 °C (0м) |
Номинальная мощность (ВТ) | Класс изоляции |
|
C36-012C |
V 12 DC |
1,9 | 6,3 | 22,8 | H |
|
C36-024C |
V 24 DC |
0,95 | 25,6 | 22,5 | |
|
C36-024R |
V 24 RAC |
1,05 | 20,2 | 23 | |
|
C36-048C |
V 48 DC |
0,47 | 102 | 22,6 | |
|
C36-110R |
V 110-115RAC |
0,23 | 420 | 22,9 | |
|
C36-220R |
V 220-230 RAC |
0,11 | 1720 | 22,3 |
9. Корпус линейного монтажа
|
Корпус линейного монтажа |
Порты |
Материал |
Масса |
|
LAB-34-4/38 |
3/8” BSP |
Алюминиевый сплав |
0,48 кг |
Оплатить заказ можно только от юридического лица, получив счет на оплату оборудования.
Нет в наличии
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Доставка транспортными компаниями
Характеристики
Артикул
—
EV4PX-34.03.0000
Страна производтва
—
ИТАЛИЯ
Производитель
—
aidro s.r.l
