Артикул:
CPR-LG38/6.3-30
1. Описание

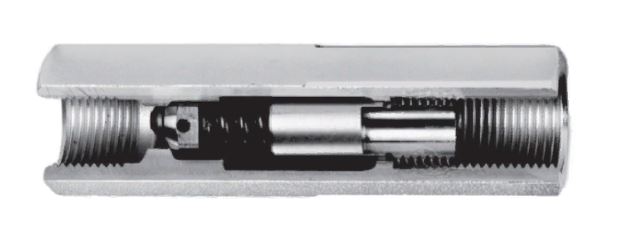

Клапан разработан как простой линейный клапан с функцией разгрузки давления и защиты от кавитации.Когда давление на впуске 1 достигает установленного значения, тарелка начинает открывать проход в линию 2. Если на стороне 2 действует нагрузка, корпус клапана снова смещается к мягкой пружине, открывая проход из линии 2 в линию 1.
2. Код для заказа
| (1) |
(2) |
(3) |
(4) |
|||
| CPR |
— |
LG38 |
⁄ |
|
— |
(1) CPR: Противокавитационный клапан
(2) LG38: Линейный монтаж – G3/8’’
(3) Диапазоны давления (бар):
6,3: 20–70 бар
12: 71–130 бар
20: 161–210 бар
25: 211–280 бар
32: 281–350 бар
40: 351–420 бар
(4) Требуемая установка давления (бар)
3. Технические характеристики
|
Макс. расход |
60 л/мин |
|
Макс. давление |
420 бар (42 МПа) |
|
Макс. внутренняя утечка |
1,00 куб. см/мин |
|
Давление открытия |
0,5 бар |
|
Масса |
0,187 кг |
4. Типовые графики
