HD3-PS8-1C-R4/10 Пропорциональный гидрораспределитель с электромагнитным управлением серии HD3-PS/10 CETOP3, 140л/мин, схема №1C, 24В

1. Описание

Клапаны HD3-PS представляют собой пропорциональные направляющие гидрораспределители стыкового монтажа на промежуточной плите согласно стандарту ISO 4401, DIN 24340 (CETOP 03).
Конструкция корпуса – 5-камерный высококачественный литой блок.
Клапан может оснащаться различными типами золотников, способных регулировать расход в разных диапазонах.
В стандартной версии поверхности коробки клапана с защитным фосфатированным покрытием проходят испытания в солевом тумане в течение 240 часов согласно стандарту ISO 9227.

2. Код для заказа

(1) 4-линейный направляющий распределитель CETOP 03 –давление 32 МПа (320 бар)

(2) PS: Пропорциональный электрический гидрораспределитель

(3) Функциональный тип золотника (см. 6)

– Номер обозначает тип главного золотника:

1: Центральное перекрытие (линии P, A, B, T перекрыты)
3: Линия P перекрыта, линии A, B, T соединены

–Номинальный расход:

P: 32 л/мин при P = 1 МПа (10 бар) (PA+BT или PB+AT)
R: 16 л/мин при P = МПа (10 бар) (PA+BT или PB+AT) 05: 05 л/мин при P = МПа (10 бар) (PA+BT или PB+AT)
D: Дифференциальное значение Qb = 2Qa: 32/16 л/мин при P = 1 МПа (10 бар)
– Буква обозначает электромагнит или конфигурацию пружины:
C: 2 электромагнита, золотник с пружинным возвратом в среднее положение
ML: 1 электромагнит (a), золотник с пружинным возвратом в среднее положение + 1 крайнее положение
MLb: 1 электромагнит (b), золотник с пружинным возвратом в среднее положение + 1 крайнее положение

(4) Опции и варианты:

K: Выступающие штифты ручного управления (см. 8)
AK: Выступающие штифты ручного управления с клапаном стравливания воздуха (см. 9)
ZC: Оцинкованные клапаны (см. 10)

(5) Тип катушки (катушек) и напряжение питания:

R2: R = 2,3, стандарт для 12 B постоянного тока;
R3 = R = 4,5
R4: R = 13,4, стандарт для 24 B постоянного тока;
R5: R = 18,6

(6) Номер (порядковый) конструкции клапана

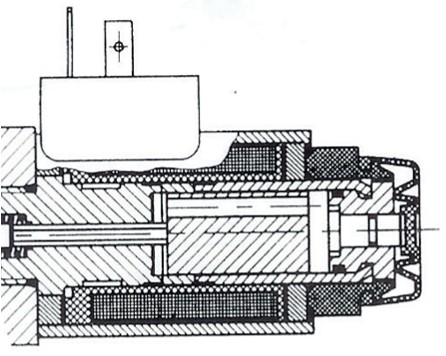

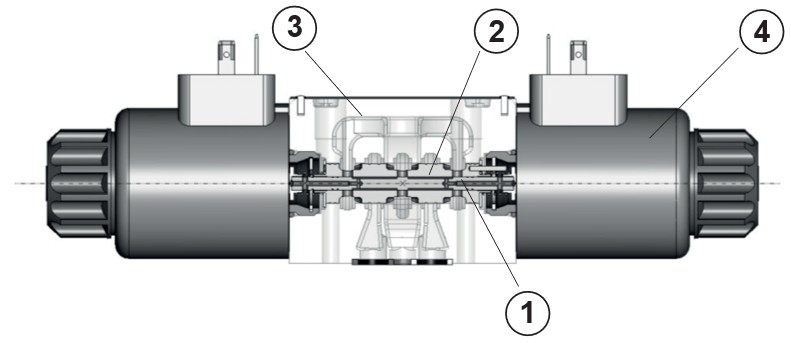

Золотник 12 смещается в корпус клапана 11 под действием пружин 13 и пропорциональных электромагнитов 1. Золотник 12, в зависимости от его формы и положения в корпусе клапана 11, открывает и/или закрывает проходы между портами P, A, B и T, за счет чего регулируется направление и расход. Питание на электромагнит 1 подводится посредством электрического тока, проходящего по
кабелям. В случае отключения электроэнергии золотник можно перемещать вручную при помощи аварийных штифтов 5, расположенных на торцевой стороне электромагнитов и доступных посредством зажимных гаек 10.

3. Технические характеристики

Макс. номинальный расход	5, 16, 32 л/мин	Электрические характеристики
Макс. номинальное давление (P, A, B)	32 МПа (320 бар)	Клапаны HD3-PS-* приводятся в действие пропорциональными электромагнитами с номинальной максимальной мощностью 13,5 Вт. Значения номинального максимального  тока: для катушек типа R2 (2,3 Ом): I макс. = 2,4 A  R3 (4,5 Ом): I макс. = 1,7 A R4 (13.4 Ом): I макс. = 1,0 A R5 (18.6 Ом): I макс. = 0.85 A  Ток к гидравлическим пропорциональным клапанам, как правило, подводится при помощи электронного драйвера, действующего в режиме широтно -импульсной модуляции (PWM), способного обеспечить полный контроль минимальных и  максимальных значений тока для драйверов типа UED-*.
Макс. давление в порте T	16 МПа (160 бар)
Макс. рекомендуемые перепады давления	10 МПа (100 бар) (см. 7)
Степень защиты согласно DIN 40050	IP 67
Рабочий цикл	100%
Срок службы	107 циклов
Установка и размеры	см. 4
Масса:	прибл. 1,6 / 2,1 кг

4. Установочные размеры (мм)

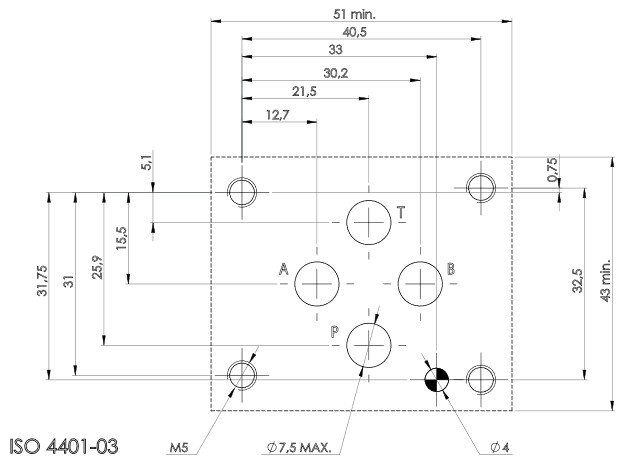

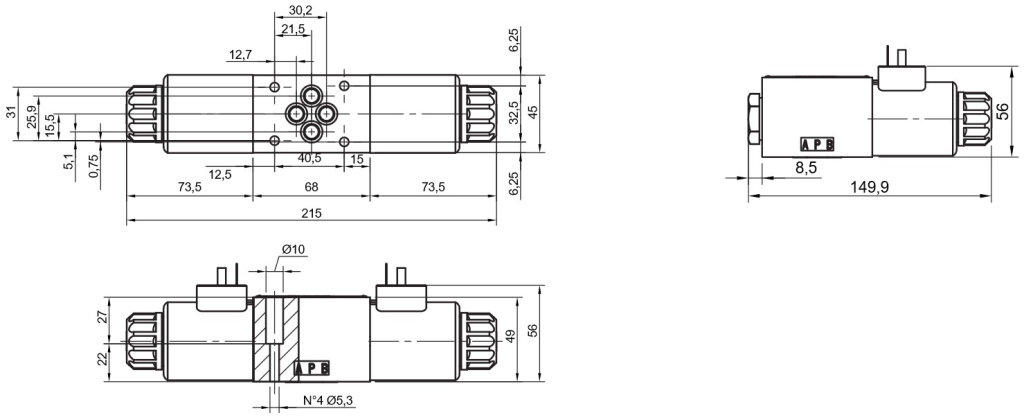

Все клапаны HD3-* соответствуют стандартам ISO и CETOP для размеров монтажных поверхностей (см. также первую страницу) и высоты клапанов. При сборке на монтажной плите клапаны HD3-* должны крепиться 4-мя болтами  M5х45 (или M5х**, в зависимости от количества модулей), затягиваемыми с применением крутящего момента 8 Нм. Особого внимания требует монтаж модулей компенсации давления с пропорциональными клапанами HD3-P. Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам 4 уплотнений – уплотнительных колец квадратного сечения QuadRing/ уплотнительных колец OR, 9,25х1,68х1,68.

5. Гидравлические жидкости

Уплотнения и материалы, используемые в стандартных клапанах HD3-*, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 19/17/14 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт

6. Идентификация золотников и промежуточные положения

7. Скорости потоков и перепады давлений

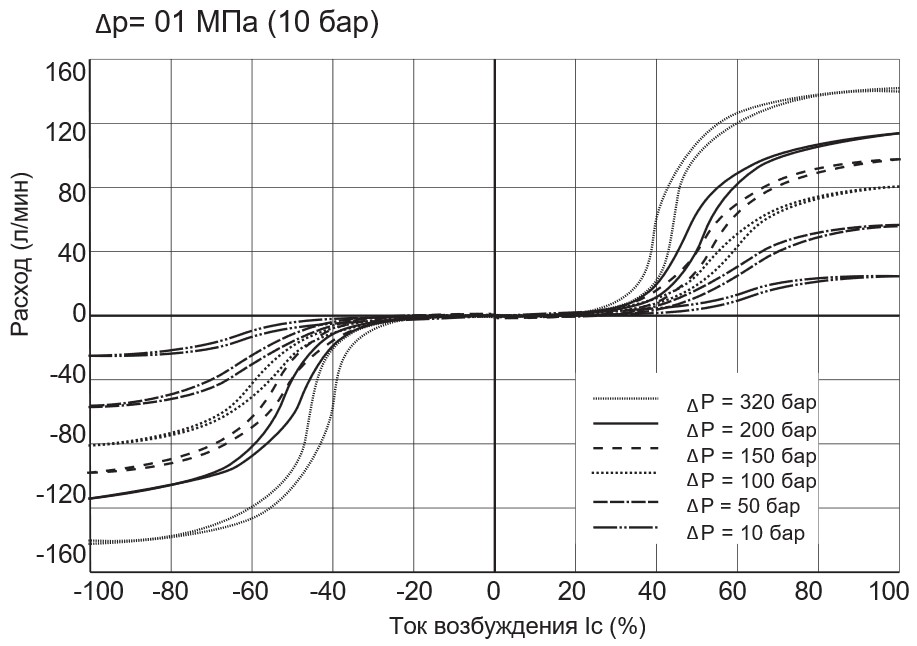

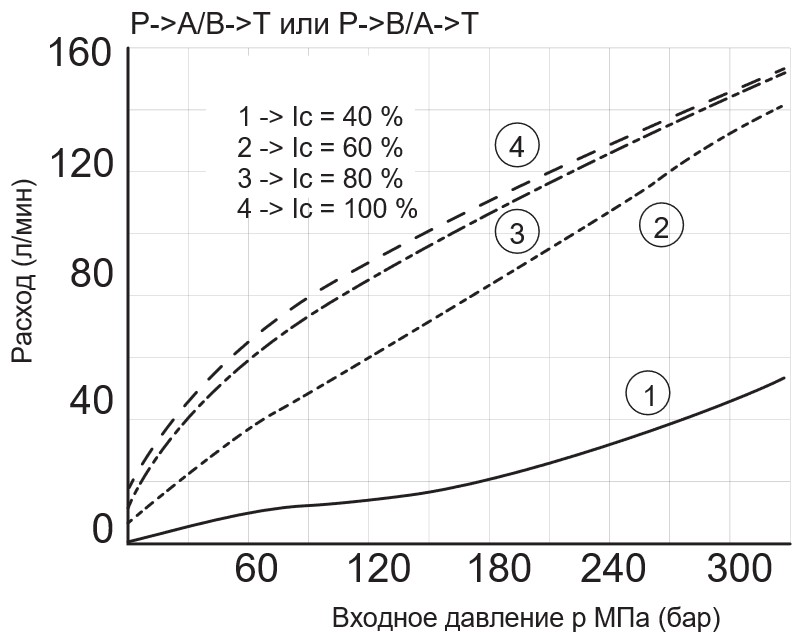

Для указанного значения ΔP данного клапане скорости потоков пропорциональны току возбуждения. Для указанного тока возбуждения данного клапана скорости потоков увеличиваются с повышением ΔP до определенных пределов. Далее представлены типовые кривые пределов:

8. Версия K: удлиненный аварийный штифт

Электромагнитные клапаны версии K оснащаются удлиненными аварийными приводными штифтами, выступающими за пределы самого электромагнита, которые обеспечивают возможность быстрого и простого управления клапанами вручную, без необходимости использования каких-либо инструментов. Приводной штифт и торцевая сторона электромагнита защищены эластичным резиновым колпачком, который упрощает работу и защищает от попадания влаги и брызг воды.

9. Версия AK: удлиненный аварийный штифт и воздушные клапаны

Пропорциональные клапаны версии AK оснащаются удлиненными аварийными приводными штифтами, которые включают клапаны стравливания воздуха для продувки воздуха из трубки электромагнита для упрощения запуска системы. Приводной штифт и торцевая сторона электромагнита защищены эластичным резиновым колпачком, который упрощает работу и защищает от попадания влаги и брызг воды.

10. Версия ZC: оцинкованные клапаны

Поверхности электромагнитных клапанов версии ZC полностью оснащены оцинкованным центральным корпусом и обеспечены защитой от любых типов коррозии, возникающей в результате воздействия солевой среды или других агрессивных химикатов. Толщина цинкового слоя на корпусе клапана: 10–15 м, на электромагнитах: 8–12 м.

11. Модули компенсации давления

2-линейный компенсатор давления для регулировки на входе типа AM3-PCP – см. таблицу AM-391. При помощи 2-ходовых компенсаторов давления для регулировки на входе, представленных на схемах, поддерживается постоянный перепад давлений на регулирующей кромке пропорционального направляющего клапана. При этом компенсируются колебания давления вследствие изменений нагрузки, а также изменения давления накачки. Это означает, что изменение давления не обуславливает повышение скорости потока. 3-линейный компенсатор давления типа AM3-LS-P может работать как устройство измерения нагрузки, в процессе нагнетания в порте T, при идентичном давлении потребителя, потока, который превышает требуемые скорости потока, посредством регулируемого отверстия пропорционального 4-ходового клапана.
