Артикул:
AMF-RO-P/16
1. Описание

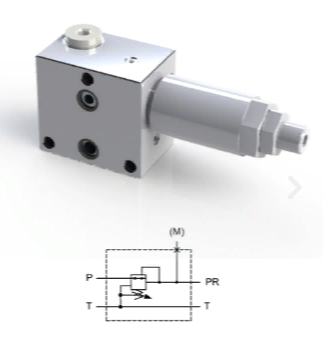

Модуль AMF-RO-P разработан для снижения давления в линии P. 3-линейный картриджный клапан с различными диапазонами давлений устанавливается в алюминиевый корпус для сборки с другими клапанами HDF или AMF2. Код для заказа
| (1) | (2) | (3) |
(4) |
(5) |
(6) |
|||||
| AMF |
— |
MO | / | Р | / |
|
— |
/ | 10 |
(1) AMF: Модуль для сборки с 4-ходовым электромагнитным клапаном HDF2-ES
(2) RO: Редукционный клапан давления прямого действия
(3) P: Линия, в которой осуществляется управление
(4) Диапазон регулируемого давления
6,3: от 1,6 до 6,3 МПа (от 16 до 63 бар)
16: от 4,0 до 16,0 МПа (от 40 до 160 бар)
25: от 5,0 до 21,0 МПа (от 50 до 210 бар)
(5) Код, зарезервированный для опций и вариантов
(6) Номер (порядковый) конструкции клапанов
3- линейный редукционный клапан давления прямого действия разработан для поддержания требуемого давления в выходной линии (линиях) PR. Как правило, жидкость поступает из линии P в линию PR. Давление в линии PR действует на управляющий золотник 4 (относительно сопротивления пружины 3), который смещается, закрывая поток линии P в линию PR, пока давление не снижается до установленного значения.
Если давление в линии PR превышает установленное значение, золотник смещается, пока не открывается проход из линии PR в линию T, позволяя маслу стекать в бак. Предусмотрен дополнительный (манометрический) порт G1/4” (как правило, заглушен, 5).
Модуль AMF-RO-P разработан для снижения давления в линии P. 3-линейный картриджный клапан с различными диапазонами давлений устанавливается в алюминиевый корпус для сборки с другими клапанами HDF или AMF3. Технические характеристики
|
Макс. номинальный расход |
20 л/мин |
|
Регулируемое давление |
см. 2 |
|
Макс. входное давление (в линии P) |
для 6,3 –> 16 МПа (160 бар) для 16 –> 25 МПа (250 бар) для 20 –> 32 МПа (320 бар) |
|
Масса |
0,65 кг |
4. Типовые графики (измерения проведены при ѵ = 36 сСт и 50°C)
5. Установочные размеры (мм)
Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам уплотнительных колец типа OR 2037 (9,25 х 1,78) или колец квадратного сечения Quad-Ring (9,25 х 1,68 х 1,68 мм).
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AMF, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками. Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 21/18/15 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
