Артикул:
AMF-RE-P/2-R4/10
1. Описание

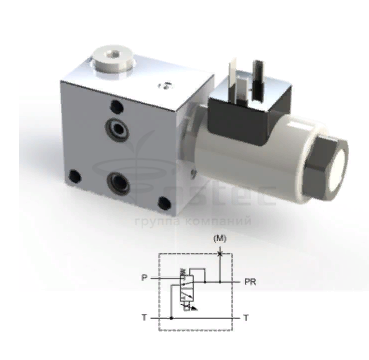

Модуль AMF-RE-P разработан для пропорционального снижения давления в линии P. 3-линейный пропорциональный картриджный клапан с различными диапазонами давлений устанавливается в корпус для сборки с другими клапанами HDF или AMF.2. Код для заказа
| (1) | (2) | (3) |
(4) |
(5) | (6) |
(7) |
|||||
| AMF |
— |
MO | / | Р | / |
|
— |
R* | / | 10 |
(1) AMF: Модуль для сборки с 4-ходовым электромагнитным клапаном HDF2-ES
(2) RE: Пропорциональный редукционный клапан давления
(3) P: Линия, в которой осуществляется управление
(4) Диапазон регулируемого давления
2: от 0 до 2,0 МПа (от 0 до 20 бар)
3,2: от 0 до 3,2 МПа (от 0 до 32 бар)
(5) Напряжение питания R*
*: 2 = Катушка для 12 B постоянного тока
4 = Катушка для 24 B постоянного тока
(6) Соединение с источником электропитания:
Без обозначения: Стандартное 3-КОНТАКТНОЕ, согласно стандарту ISO 44000 (DIN 43650) AMP: 2-полюсное AMP Junior-Timer
(7) Номер (порядковый) конструкции клапанов
AMF-RE-P/* – 3-линейный клапан прямого действия с приводом от пропорционального электромагнита 10. В обесточенном состоянии пружина 9 удерживает золотник 5 в положении, в котором линия P закрывается, и линия PR соединяется с баком. Когда на электромагнит 10 подводится питание, он выталкивает золотник с силой, пропорциональной току. Эта сила смещает золотник, постепенно открывая проход P – PR и закрывая возвратную линию. В такой конфигурации пониженное давление в линии PR и сила сжатия пружины воздействует на силу электромагнита. Данный баланс поддерживается золотником 5, который открывает проход P – PR, если пониженное давление падает ниже установленного значения электромагнита, или открывает проход в бак, если пониженное давление превышает силу электромагнита.
Предусмотрен дополнительный (манометрический) порт G1/4” (как правило заглушен заглушкой 1).
Модуль AMF-RE-P разработан для пропорциональногоснижения давления в линии P. 3-линейный пропорциональный картриджный клапан с различными диапазонами давлений устанавливается в корпус для сборки с другими клапанами HDF или AMF.
3. Технические характеристики
|
Макс. номинальный расход |
20 л/мин |
Технические характеристики электромагнита: | |
|
Макс. расход |
25 л/мин |
Управление |
Сигнал широтно-импульсной модуляции (ШИМ) 100 Гц |
|
Макс. входное давление |
5 МПа (50 бар) |
Макс. ток |
12 B: 1,5 A 24 B: 0,75 A |
|
Диапазон регулируемого давления |
AMF-RE-P/2-R*: до 2,0 МПа (20 бар) AMF-RE-P/3,2-R*: до 3,2 МПа (32 бар) |
Сопротивление при 20°C |
12 B: 7.2 Ом 24 B: 21 Ом |
|
Рабочий цикл |
100% | ||
|
Класс изоляции |
F |
||
|
Тип оболочки согласно DIN 40050 |
IP65 |
||
4. Типовые графики
5. Установочные размеры (мм)
Утечка между клапаном и монтажной поверхностью предотвращается посредством полного прижима к седлам двух уплотнений– уплотнительных колец типа OR 2037 (9,25 х 1,78) или колец квадратного сечения Quad-Ring (9,25 х 1,68 х 1,68 мм).
6. Гидравлические жидкости
Уплотнения и материалы, используемые в стандартных клапанах AMF, полностью совместимы с гидравлическими жидкостями на основе минеральных масел, обогащенных противовспенивающими и противоокислительными присадками.Следует использовать очищенную и фильтрованную гидравлическую жидкость согласно стандарту ISO 4406, класс 21/18/15 или выше, в рекомендуемом диапазоне вязкости от 10 сСт до 60 сСт.
