Артикул:
MO-4/32
1. Описание

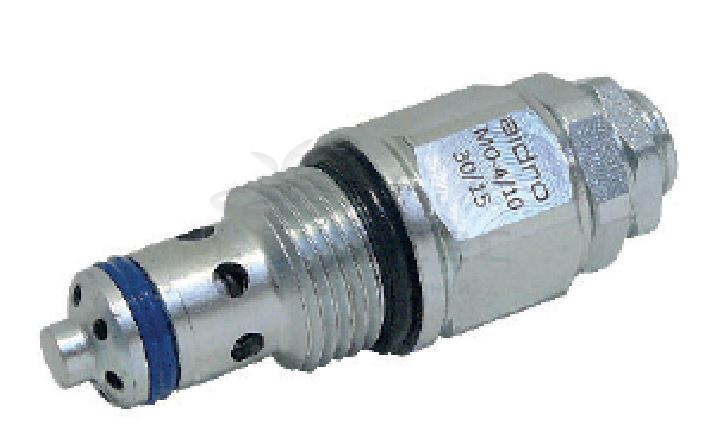

2-линейные предохранительные клапаны прямого действия встраиваемого типа, для седла 7/8”-14UNFТарелки с переменной площадью сечения.
Быстрая реакция и низкий гистерезис при перекрытии.
Максимальное рабочее давление: 350 бар.
Максимальный расход: 50 л/мин.
Внешние детали оцинкованы.
Стальной корпус.
Тарелка из закаленной и шлифованной стали.
Масса 0,13 кг.
2. Код для заказа
| (1) |
(2) |
(3) |
||
| МО |
— |
4 | / |
|
(1) MO: Предохранительный клапан прямого действия
(2) 4: Номинальный размер
(3) Пружинного типа
10: 20–130 бар – повышение 16,5 бар/оборот
16: 40–180 бар – повышение 16,5 бар/оборот
32: 60–350 бар – повышение 51 бар/оборот
3. Типовые графики
После приемочных испытаний клапан соответственно настраивается на 100, 180 и 350 бар (±10%) с расходом 5 л/мин.
4. Установочные размеры (мм)
|
Запасные детали |
||
| Позиция | Код | Описание |
| 1 |
ZOR084 |
Уплотнительное кольцо ø19,18х2,46 / твердость по Шору 70 |
| 2 |
0F.A2.001 |
Тефлоновое кольцо ø12,8х15,86х1,4 |
| 3 |
ZOR027 |
Уплотнительное кольцо ø12,42х1,78 / твердость по Шору 70 |
|
Внутренняя |
ZORO28 |
Уплотнительное кольцо ø19,18х2,46 / твердость по Шору 70 |
5. Корпус линейного монтажа
| Код | Порты |
|
LAB-78-2/38 |
3/8” BSP |
|
LAB-78-2/12 |
1/2" BSP |
|
Масса 0,37 kg |
|
Применяется для стандартных 2-линейных встраиваемых клапанов, 7/8”-14 UNF.
