Артикул:
MVM630C2HD
MVM |
1 | 2 | 3 | 4 | 5 | 6 |
Код заказа
![рис1.png](/upload/medialibrary/aa2/j5ns9j9mgjy5zssfbmz0irw2vt24flru.png)
Поз. 1 |
315 | 400 | 500 | 630 | 800 |
Код рабочего объема |
314,5 см3/об |
400,9 см³/об |
499,6 см³/об |
629,1 см³/об |
801,8 см³/об |
|
|||||
Поз. 2 |
C | CO | SH | K | |
Выступающие части вала ** |
Ø50 цилиндрический, призматическая шпонка A14x9x70 DIN 6885 |
Ø2 – ¼” цилиндрический, призматическая шпонка ½”x½”x2-¼’’ Bs46 |
Ø2 – 1/8” шлицевой, ANSI B92.1-1976 |
Ø60 конический 1:10, Призматическая шпонка B16x10x32 DIN 6885 |
|
|
|||||
Поз. 3 | 2 | 4 | |||
Отверстия |
Боковые отверстия, 2xG1, G1/4, резьба BSP, ISO 228 |
Боковые отверстия, 2x1, 5/16 – 12 UN, |
|||
|
|||||

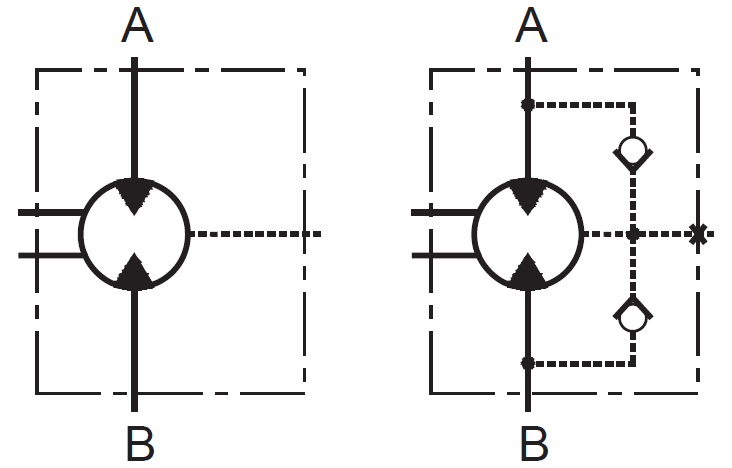

Поз. 4 | Без кода | 1 | |||
Особые характеристики | Без обратных клапанов | С обратными клапанами | |||
Поз. 5 |
Особые характеристики |
||||
|
|||||
Поз. 6 |
Без кода | ||||
Модель | Указывается заводом |

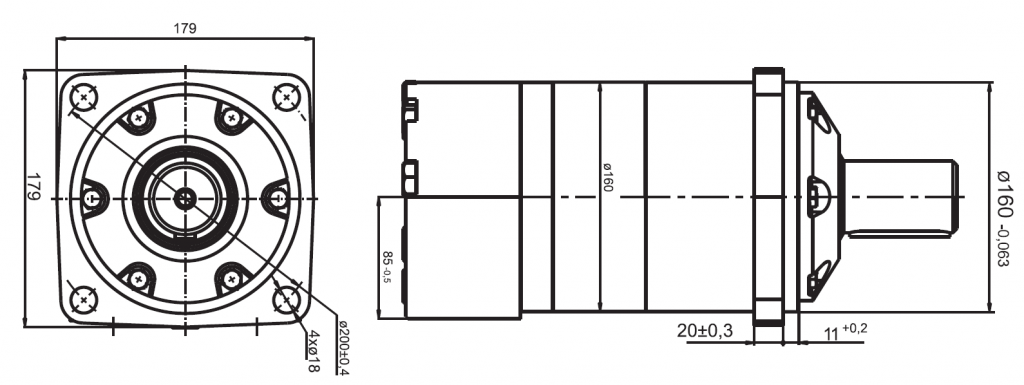

Размеры и установочные характеристики
![рис2.png](/upload/medialibrary/745/jwv6oiswnl2e7l4dx1vpkze5zktdwsao.png)
![рис3.png](/upload/medialibrary/dae/7bbf197lx2g650vn2eifv5id656lztcc.png)
Выступающие части вала | ||
C | CO | |
цилиндрический, Призматическая шпонка A8x7x32 DIN 6885 |
цилиндрический, Призматическая шпонка |
|
![]() |
![]() |
|
SH | K | |
шлицевой |
конический 1:10, Призматическая шпонка |
|
![]() |
![]() |
Стандартное вращение
Вид с торца вала
Отверстие A под давлением – против часовой стрелки
Отверстие B под давлением – по час. стрелке
Вращение в обратном направлении
Вид с торца вала
Отверстие A под давлением – против часовой стрелки
Отверстие B под давлением – по час. стрелке

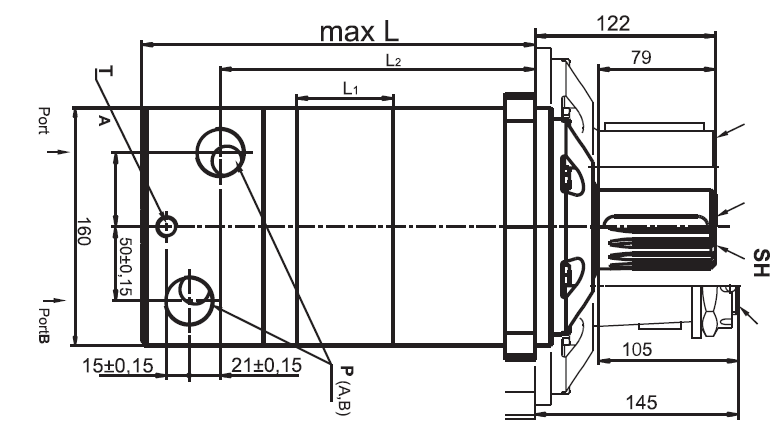

Тип |
L мм |
L2 мм |
L1 мм |
MVM 315 |
226,5 | 172,5 | 25,5 |
MVM 400 |
233,5 | 179,5 | 32,5 |
MVM 500 |
241,5 | 187,5 | 40,5 |
MVM 630 |
252 | 198 | 51 |
MVM 800 | 266 | 212 | 65 |
|
Тип |
|
2 | 4 | |
P (A,B) |
2xG1 | 2x1-5/16 - 12UN |
T | G 1/4 | 9/16 - 18UNF |
Технические характеристики
Тип | MV 315 | MV 400 | MV 500 | MV 630 |
MV 800 |
||
Рабочий объём (см3/об.) |
314,5 | 400,9 | 499,6 | 629,1 | 801,8 | ||
Макс. частота вращения (об/мин) |
непр. | 636 | 500 | 400 | 315 | 250 | |
прер.* |
763 | 600 | 480 | 380 | 300 | ||
Макс. крутящий момент (даН.м) |
непр. |
115 | 144 | 180 | 227 | 259 | |
прер.* |
160 | 200 | 260 | 310 | 340 | ||
макс.** |
180 | 230 | 286 | 360 | 402 | ||
Макс. мощность (кВт) |
непр. |
67 | 67 | 67 | 67 | 67 | |
прер.* |
112 | 112 | 112 | 112 | 112 | ||
Макс. перепад давления (бар) |
непр. | 250 | 250 | 250 | 250 | 225 | |
прер. * | 350 | 350 | 350 | 350 | 300 | ||
макс.** | 400 | 400 | 400 | 400 | 350 | ||
Макс. расход масла (л/мин) |
непр. | 200 | 200 | 200 | 200 | 200 | |
прер.* | 240 | 240 | 240 | 240 | 240 | ||
Макс. давление на входе (бар) |
непр. | 270 | 270 | 270 | 270 | 270 | |
прер. * |
370 | 370 | 370 | 370 | 370 | ||
макс.** |
420 | 420 | 420 | 420 | 420 | ||
Макс. обратное давление с линией слива (бар) |
непр. | 140 | 140 | 140 | 140 | 140 | |
прер.* |
175 | 175 | 175 | 175 | 175 | ||
макс.** |
210 | 210 | 210 | 210 | 210 | ||
Макс. начальное давление с ненагруженным валом (бар) |
5 | 5 | 5 | 5 | 5 | ||
Мин. начальный крутящий момент (даН.м) | 92 | 115 | 144 | 180 | 205 | ||
Мин. число оборотов***, (об/мин) | 10 | 6 | 8 | 6 | 5 | ||
Вес (кг) | 41,3 | 42,1 | 43 | 44,5 | 46 |
* Работа с перерывами: допустимые значения могут возникать не более чем в 10% случаев ежеминутно.
** Максимальная нагрузка: допустимые значения могут возникать не более чем в 1% случаев ежеминутно.
*** На предмет частоты вращения на 5 об/мин ниже заданной обращаться к производителю или региональному менеджеру.
1) Прерывистая частота вращения и прерывистое давление не должны возникать одновременно.
2) Рекомендуемая фильтрация согласно степени чистоты ISO 20/16. Номинальная фильтрация 25 микрон или лучше.
3) Рекомендуется использовать высококачественное, антифрикционное минеральное гидравлическое масло, HLP (DIN51524) или HM (ISO 6743/4). При использовании синтетических жидкостей обращаться к производителю для получения информации об альтернативных материалах уплотнения.
4) Рекомендуемая минимальная вязкость масла 13 мм2/с при 50°С.
5) Рекомендуемая максимальная рабочая температура системы составляет 82°C
6) Для обеспечения оптимальной продолжительности срока службы моторного масла заполнить систему жидкостью перед подачей нагрузки и оставить поработать при умеренной нагрузке и оборотах в течение 10—15 минут.
