Артикул:
CVPC06R02-IN

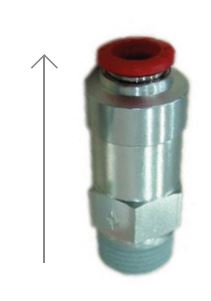

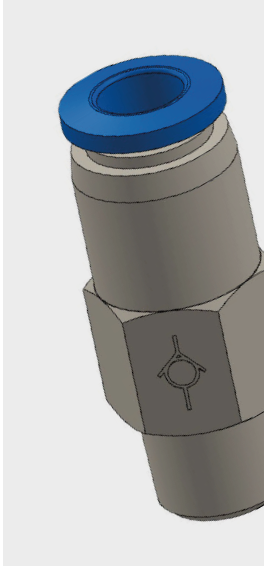

Штуцер с обратным клапаном с наружной трубной резьбой (BSPT) - впускной.
![]() |
0°C ÷ 65°C Отрицательное давление: -750 мм рт.ст. |
![]() |
![]() |
От 0 до 10 бар Минимальное давление открытия: 0,1 бар |
|
![]() |
Сжатый воздух |
|
![]() |
Коническая резьба BSPT) по ISO 7 от R1/8" до R1/2" с тефлоновым покрытием Цилиндрическая резьба BSPP ISO 228 с уплотнительным кольцом от G1/8" до G1/2" Метрическая резьба по ISO 262 M5, M6 |
|
![]() |
Полиамид, полиуретан | |
![]() ![]() |
Изделия отвечают требованиям Директивы 2002/95/EC | |
![]() |
Изделия отвечают требованиям Директивы 2011/65/EU | |
![]() |
Корпус: CVPF- никелированная латунь CVPC - алюминий CVPU- ПБТ от 04 до 08 Алюминий для 010 и 012 Стопорный кулачок: сталь марки AISI 301 Уплотнительное кольцо: NBR без силикона CVFF Корпус: латунь, алюминий Уплотнительное кольцо: NBR без силикона |
|
![obratnye-klapany-cv-1.png](/upload/medialibrary/3dc/pkto7mn3gqq7yabr6ttojxatbszqbabq.png)
![obratnye-klapany-cv-2.png](/upload/medialibrary/7b7/t66y89fm51pyi94ljtzjay42aagl9dz7.png)
Стопорные фитинги упрощают проведение всех операций по текущему ремонту. Они блокируют поток воздуха при отсоединении трубы. При подключении трубы поток воздуха возобновляется в двух направлениях.
![CVPC-R-IN-1.png](/upload/medialibrary/c4a/1g09uxg06ca9uj4rnwfkpo3m1yjchs9s.png)
![CVPC-R-IN-2.png](/upload/medialibrary/137/jve52r514cytdndeiu0lfaixlwlw6mvm.png)
Код |
ØD |
T |
ØP |
L |
A |
B |
H |
GR. |
CVPC04R01-IN |
4 |
R1/8" |
10,0 |
27,3 |
8,0 |
15,3 |
10 |
9,8 |
CVPC06R01-IN |
6 |
R1/8" |
11,9 |
32,6 |
8,0 |
16,3 |
12 |
12,8 |
CVPC06R02-IN |
6 |
R1/4" |
11,9 |
32,6 |
10,0 |
16,3 |
14 |
19,8 |
CVPC08R01-IN |
8 |
R1/8" |
14,0 |
34,9 |
8,0 |
18,3 |
14 |
18,7 |
CVPC08R02-IN |
8 |
R1/4" |
14,0 |
37,2 |
10,0 |
18,3 |
14 |
20,7 |
CVPC10R03-IN |
10 |
R3/8" |
23,0 |
56,3 |
11,0 |
20,3 |
22 |
45,5 |
CVPC10R04-IN |
10 |
R1/2" |
23,0 |
58,3 |
14,0 |
20,3 |
22 |
63,5 |
CVPC12R03-IN |
12 |
R3/8" |
25,0 |
62,3 |
12,0 |
23,3 |
24 | 48,3 |
CVPC12R04-IN |
12 |
R1/2" |
25,0 |
62,3 |
14,0 |
23,3 |
24 | 68,3 |
