Артикул:
GR5136464
Дроссель серии GR, металл 3/4
Клапан регулировки расхода — 3/4. Данные клапаны обеспечивают контролируемый поток воздуха в одном направлении и свободный поток в другом направлении. Данные клапаны используются для регулирования скорости хода поршня в пневматическом цилиндре.
@ — игла в полностью закрытом состоянии.
* — давление на входе 6 бар и перепад давления 1 бар.
Клапан регулировки расхода — 3/4. Данные клапаны обеспечивают контролируемый поток воздуха в одном направлении и свободный поток в другом направлении. Данные клапаны используются для регулирования скорости хода поршня в пневматическом цилиндре.
Особенности изделий
- Прямой монтаж на цилиндр.
- Точная регулировка потока воздуха.
- Наружная резьба (G) с уплотнительной шайбой.
- Элегантная конструкция и отделка.
- Регулировка с помощью винта со шлицевой головкой.
Технические характеристики

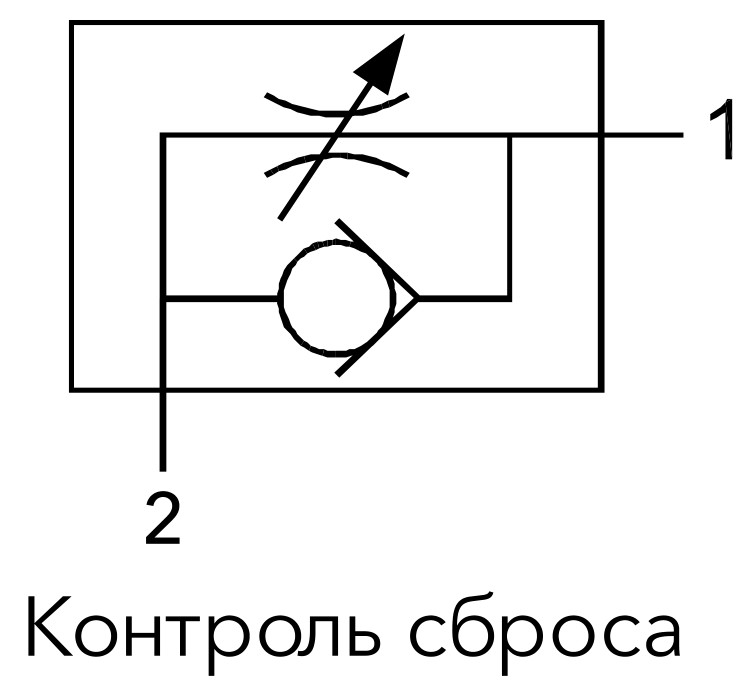

| Тип | Контроль сброса | |||
|
№ для заказа |
GR5136464 | |||
|
Свободный поток |
1>2 | |||
|
Контролируемый поток |
2>1 | |||
|
Размеры |
G3/4 | |||
| Кол-во оборотов иглы | 13 | |||
|
Момент затяжки в Нм |
45 | |||
|
Среда |
Сжатый воздух — сухой / воздушно-масляная смесь | |||
|
Диапазон рабочего давления |
0,5–10 бар | |||
|
Температура окружающей среды |
5–60° C | |||
|
Материалы конструкции |
Латунь, нитрил, алюминий | |||

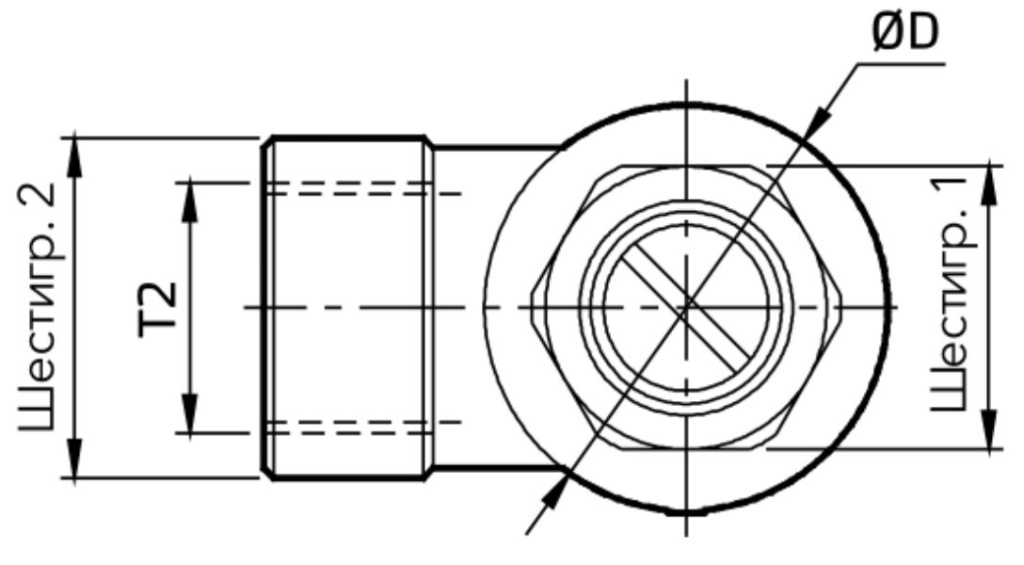

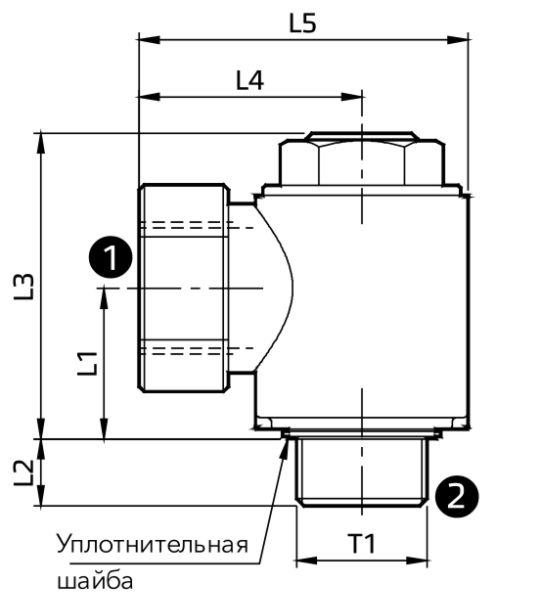

| Резьба | Шестигр. 1 | Шестигр. 2 | L1 | L2 | L3 | L4 | L5 | ØD | Свободный мин. расход* л/мин @ | Контролируемый макс. расход* л/мин | ||||
| T1 | T2 | |||||||||||||
| G3/4 | G3/4 | 30 | 36 | 30,3 | 13,5 | 61,5 | 45 | 66,5 | 43 | 4000 | От 0 до 5000 | |||
@ — игла в полностью закрытом состоянии.
* — давление на входе 6 бар и перепад давления 1 бар.
