Клапаны с механическим управлением — G1/4
Особенности
- 3/2 НО и НЗ, версии 5/2.
- Доступна базовая версия, с роликовым рычагом, с пальцевым рычагом и ручным рычагом.
|
Тип
|
3/2
|
5/2
|
Размер отверстия
|
G1/4
|
Температура окружающего воздуха / среды
|
5–60° C
|
Макс. рабочее давление
|
10 бар
|
Среда
|
Сжатый фильтрованный воздух, воздушно– масляная смесь
|
Поток
|
(1 2) — 600 л/мин
|
(1 2) (1 4) — 550 л/мин
|
Материалы конструкции
|
Корпус: алюминий, уплотнения: нитрил
|
Диам. отверстия под вырез в панели
3/2 Клапан плунжерный
|
№ для заказа
|
DP035O61
|
DP045O61
|
Обозначение
|
|
|
1 — впуск, 2 — выпуск, 3 — сброс
5/2 Плунжерный клапан
№ для заказа
|
DP055O61
|
Обозначение
|
|
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс

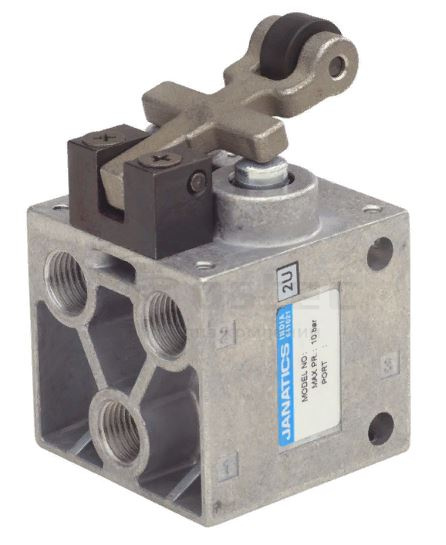

3/2 Клапан с роликовым рычагом
№ для заказа
|
DP035R61
|
DP045R61
|
Обозначение
|
|
|
1 — впуск, 2 — выпуск, 3 — сброс
5/2 Тарельчатый клапан с роликовым рычагом
№ заказа
|
DP055R61
|
Обозначение
|
|
1 — впуск, 2 — выпуск, 3 — сброс
3/2 Тарельчатый клапан с пальцевым рычагом
№ для заказа*
|
DP035N61
|
DP045N61
|
Обозначение
|
|
|
1 — впуск, 2 — выпуск, 3 — сброс
5/2 Клапан с пальцевым рычагом
№ для заказа*
|
DP055N61
|
Обозначение
|
|
1 — впуск, 2, 4 — выпуск, 3, 5 — сброс
3/2 Клапан с ручным рычагом
№ для заказа*
|
DP035H61
|
DP045H61
|
Тип
|
Нормально открытый
|
Нормально закрытый
|
Обозначение
|
|
|
1 — впуск, 2 — выпуск, 3 — сброс
5/2 Клапан с ручным рычагом
|
№ для заказа*
|
DP055H61
|
Обозначение
|
|
1 — впуск, 2 — выпуск, 3 — сброс
Порядок заказа
При заказе клапана указывайте номер заказа, приведенный в соответствующих таблицах
