Артикул:
GS31212H65

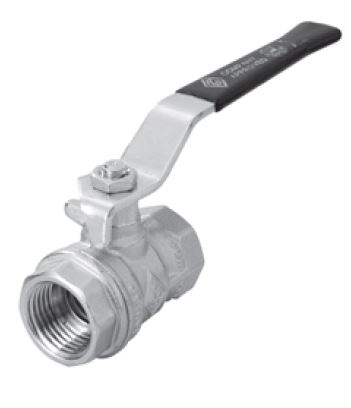

Отсечной клапан — G1/4, 3/8, 1/2, 3/4, 1, 1¼, 1½, 2
* Среда — для получения информации о других типах применяемой среды обращайтесь к производителю.
Меры предосторожности
При заказе запорного клапана указывайте номер заказа, приведенный в соответствующих таблицах
Особенности
- Шаровой
- Встраиваемый монтаж
- Удобная и плавная работа
- Необслуживаемый
- Герметичное уплотнение
Технические характеристики
|
Размер отверстия |
G1/4 |
G3/8 |
G1/2 | G3/4 |
G1 |
G1¼ |
G2½ |
G2 |
|
|
Среда* |
Сжатый воздух, с маслом /без масла |
||||||||
|
Макс. рабочее давление |
10 бар |
||||||||
|
Температура окружающего воздуха / среды |
5–60° С |
||||||||
|
Материалы конструкции |
Латунь, бутадиен-нитрильный каучук, ПТФЭ, Сталь |
||||||||
|
Гаечный ключ, (мм) |
8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | |
|
Расход, л/мин |
5900 | 6600 | 17900 | 32400 | 47300 | 97900 | 253000 | 291500 | |
|
Вес, (кг) |
0,15 | 0,13 | 0,16 |
0,27 |
0,40 |
0,66 |
0,95 |
1,58 | |
Применение
Шаровые краны можно использовать во всех устройствах подачи сжатого воздуха. Некоторые из областей применения в пневматике включают в себя:- Все пневмомагистрали под давлением
- Промышленные пневматические контуры
- Пневматические панели управления
- Механические станки
- Пневматические системы машинного оборудования
|
Размер отверстия G |
Шестигр. |
L1 |
ч |
L |
R |
ØD |
№ для заказа |
|
1/4 |
20 | 11 | 44,5 | 51,5 | 98 | 23 |
GS3208H61 |
|
3/8 |
20 | 11,4 | 44,5 | 51,5 | 98 | 23 |
GS3209H62 |
|
1/2 |
25 | 10 | 40 | 47,5 | 84,5 | 30 |
GS3210H63 |
|
3/4 |
31 | 10 | 52,5 | 53 | 110 | 36 |
GS3211H64 |
| 1 | 38 | 12,5 | 62,5 | 65,5 | 110 | 43,5 |
GS3212H65 |
| 1¼ | 48 | 14 | 68,5 | 76,5 | 140 | 53 |
GS3213H66 |
| 1½ | 54 | 16 | 73,5 | 89 | 140 | 65 |
GS3214H67 |
| 2 | 67 | 17 | 85 | 103 | 170 | 80 |
GS3215H68 |
Меры предосторожности
- Перед монтажом и подключением трубопроводов проверяйте направление потока.
- Промывайте трубопроводы от грязи, ржавчины и других посторонних частиц.
- Выполняйте монтаж в чистой среде.
При заказе запорного клапана указывайте номер заказа, приведенный в соответствующих таблицах
